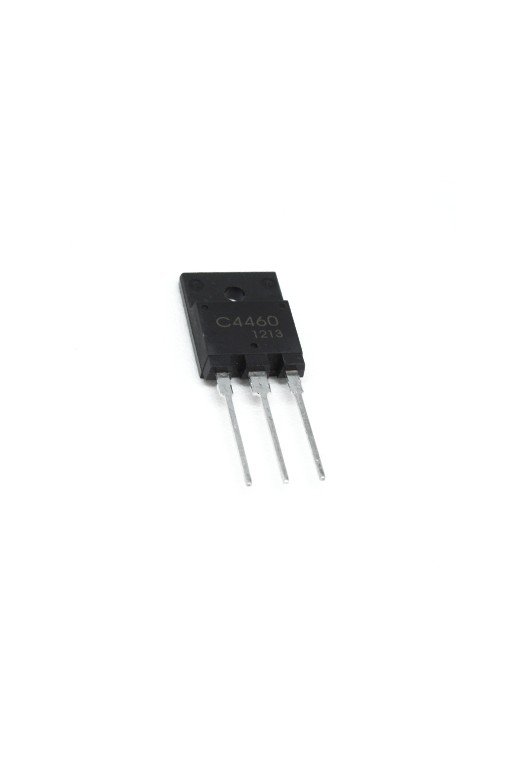

2SC4460 Transistor BJT NPN de Potencia 500V 15A 55W TO-3PML

2SC4460 Transistor NPN de Potencia 500V 15A 55W TO-3PML para Fuentes Conmutadas

El 2SC4460 es un transistor bipolar de potencia tipo NPN, diseñado para aplicaciones de conmutación de alto voltaje y corriente, especialmente en fuentes de alimentación conmutadas y reguladores electrónicos de potencia.

Desarrollado originalmente por SANYO, utiliza tecnología de silicio de triple difusión planar, con características de alta tensión de ruptura, conmutación rápida y amplia área de operación segura (SOA).

Ofrece una tensión máxima entre colector y emisor de 500V, corriente nominal de colector de 15A y una capacidad de disipación de hasta 55W cuando la temperatura de la carcasa se mantiene a 25°C.

Su encapsulado TO-3PML de tres terminales permite su montaje en tarjetas electrónicas mediante tecnología de orificio pasante (THT) y facilita la instalación en sistemas de disipación térmica adecuados.

Es utilizado en mantenimiento, reparación y fabricación de circuitos electrónicos de potencia, fuentes switching, equipos industriales y sistemas de regulación de energía.

CARACTERÍSTICAS

• Transistor bipolar de potencia BJT.
• Modelo: 2SC4460.
• Fabricante original: SANYO.
• Polaridad NPN.
• Fabricación en silicio de triple difusión planar.
• Voltaje máximo colector-emisor de 500V.
• Voltaje máximo colector-base de 800V.
• Corriente de colector de hasta 15A.
• Corriente de colector en pulso de hasta 25A, bajo condiciones especificadas.
• Disipación máxima de 55W con temperatura de carcasa de 25°C.
• Alta capacidad de manejo de voltaje.
• Diseñado para conmutación rápida.
• Amplia área de operación segura (SOA).
• Encapsulado TO-3PML.
• Tres terminales: Base, Colector y Emisor.
• Montaje de orificio pasante (THT).
• Adecuado para fuentes de alimentación conmutadas.

ESPECIFICACIONES TÉCNICAS

• Modelo: 2SC4460.
• Tipo: Transistor bipolar BJT.
• Polaridad: NPN.
• Material semiconductor: Silicio.
• Voltaje colector-emisor (VCEO): 500V.
• Voltaje colector-base (VCBO): 800V.
• Voltaje emisor-base (VEBO): 7V.
• Corriente continua de colector (IC): 15A.
• Corriente de colector en pulso (ICP): 25A.
• Condición de corriente en pulso: Ancho de pulso máximo de 300µs y ciclo de trabajo máximo del 10%.
• Corriente máxima de base (IB): 4A.
• Disipación máxima de potencia (PC): 55W a Tc = 25°C.
• Disipación máxima a temperatura ambiente de 25°C: 3W.
• Ganancia de corriente continua (hFE): 15 a 50, según clasificación, a VCE = 5V e IC = 1.2A.
• Ganancia mínima hFE a IC = 6A: 8.
• Voltaje máximo de saturación colector-emisor (VCE(sat)): 1V a IC = 6A e IB = 1.2A.
• Voltaje máximo de saturación base-emisor (VBE(sat)): 1.5V a IC = 6A e IB = 1.2A.
• Frecuencia de transición típica (fT): 18MHz, bajo condiciones de prueba.
• Temperatura máxima de unión: 150°C.
• Temperatura de almacenamiento: -55°C a +150°C.
• Encapsulado original: TO-3PML.
• Número de terminales: 3.
• Tipo de montaje: THT.

¿CÓMO FUNCIONA?

El 2SC4460 es un transistor NPN que permite controlar una corriente relativamente elevada entre sus terminales de colector y emisor mediante una corriente aplicada a la base.

En aplicaciones de conmutación, el transistor alterna entre estados de conducción y corte para controlar el flujo de energía dentro del circuito.

Esta característica permite utilizarlo en fuentes de alimentación conmutadas, donde los dispositivos de potencia trabajan mediante ciclos de encendido y apagado para controlar la transferencia de energía.

Su diseño de alta tensión permite emplearlo en circuitos donde aparecen diferencias de potencial elevadas, siempre que se respeten los límites eléctricos, térmicos y el área de operación segura del dispositivo.

VOLTAJE DE 500V Y CORRIENTE DE 15A

El transistor admite un voltaje máximo de 500V entre colector y emisor y una corriente nominal de colector de 15A.

Estos valores representan límites eléctricos individuales y no deben interpretarse como condiciones que pueden mantenerse simultáneamente.

La capacidad real de operación depende de la disipación de potencia, la temperatura, el tipo de carga, la duración de los pulsos y el área de operación segura indicada en la hoja de datos.

Para aplicaciones de potencia es indispensable realizar el cálculo térmico y verificar las condiciones de funcionamiento del circuito.

DISIPACIÓN DE POTENCIA DE 55W

El 2SC4460 tiene una capacidad máxima de disipación de 55W con la carcasa mantenida a 25°C.

Sin un sistema adecuado de disipación, la capacidad térmica disponible es considerablemente menor. La hoja de datos especifica 3W a una temperatura ambiente de 25°C.

En aplicaciones de potencia puede requerirse un disipador térmico dimensionado para mantener la temperatura de unión dentro de los límites permitidos.

DISTRIBUCIÓN DE TERMINALES

El transistor cuenta con tres terminales, identificadas de la siguiente manera en la hoja de datos original:

• Terminal 1 - Base (B): terminal de control del transistor.
• Terminal 2 - Colector (C): terminal principal de conducción de corriente.
• Terminal 3 - Emisor (E): terminal de salida de la corriente convencional en la configuración NPN.

La numeración corresponde a la vista frontal indicada por el fabricante, observando la cara marcada del componente y con las terminales dirigidas hacia abajo.

Antes de realizar una sustitución, debe verificarse la distribución de terminales del componente original y del reemplazo.

ENCAPSULADO TO-3PML

El encapsulado TO-3PML es una presentación de potencia con tres terminales para montaje de orificio pasante.

Está diseñado para facilitar la integración del transistor en equipos electrónicos y su instalación mecánica mediante un sistema de fijación apropiado.

La versión original utiliza un encapsulado preparado para facilitar el montaje sin aislante adicional en las condiciones previstas por el fabricante. Sin embargo, las características de aislamiento y la compatibilidad mecánica deben comprobarse para cada fabricante o variante suministrada.

APLICACIONES

• Fuentes de alimentación conmutadas (SMPS).
• Reguladores de conmutación.
• Circuitos de potencia de alto voltaje.
• Etapas de conmutación electrónica.
• Equipos electrónicos industriales.
• Reparación de fuentes de alimentación.
• Tarjetas electrónicas de potencia.
• Equipos de control de energía.
• Circuitos de conversión de energía.
• Mantenimiento de equipos electrónicos.
• Reemplazo de transistores compatibles.
• Proyectos de electrónica de potencia.

VENTAJAS

• Alta tensión de ruptura de colector-emisor.
• Corriente nominal de colector de 15A.
• Capacidad de disipación de hasta 55W bajo condiciones especificadas.
• Conmutación rápida.
• Amplia área de operación segura.
• Encapsulado de potencia para montaje THT.
• Adecuado para reparación de fuentes conmutadas.
• Diseñado para aplicaciones de regulación switching.

RECOMENDACIONES DE INSTALACIÓN

• Verificar la distribución de terminales antes de instalar.
• Utilizar un sistema de disipación térmica apropiado.
• Comprobar que los voltajes y corrientes del circuito estén dentro de los límites permitidos.
• Respetar el área de operación segura (SOA).
• Dimensionar correctamente la corriente de base.
• Considerar las sobretensiones producidas por cargas inductivas.
• Verificar el aislamiento eléctrico y las distancias de seguridad.
• Desenergizar y descargar los capacitores de la fuente antes de manipular el circuito.
• Para reemplazos, comprobar compatibilidad de encapsulado, terminales y parámetros eléctricos.

IMPORTANTE

• Modelo: 2SC4460.
• Tipo: Transistor NPN de potencia.
• Voltaje máximo colector-emisor: 500V.
• Corriente nominal de colector: 15A.
• Potencia máxima de disipación: 55W a Tc = 25°C.
• Encapsulado original: TO-3PML.
• Terminales: Base, Colector y Emisor.
• No es un transistor MOSFET ni un IGBT.
• Los valores máximos eléctricos no deben utilizarse simultáneamente sin verificar el área de operación segura.
• La disipación de 55W requiere condiciones térmicas específicas.
• El fabricante y el encapsulado exactos pueden variar según la presentación comercial suministrada.

INCLUYE

• 1 transistor bipolar NPN de potencia 2SC4460.
