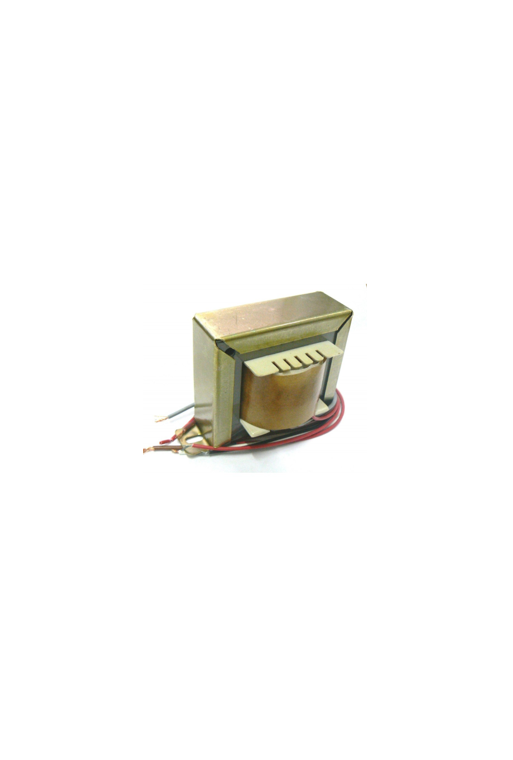

TF12V500MA-T Transformador 12VCA 500mA con Tap Central, Entrada 127VCA

TF12V500MA-T Transformador 12VCA 500mA con Tap Central, Entrada 127VCA

El TF12V500MA-T es un transformador reductor de alimentación diseñado para convertir una entrada de 127 VCA en una salida de 12 VCA con capacidad de 500 mA. Incorpora una derivación central (Tap Central), permitiendo obtener una salida de 6-0-6 VCA o utilizar el secundario completo de 12 VCA, según la aplicación.

Su núcleo laminado y devanados de cobre proporcionan una alimentación confiable para fuentes de poder lineales, proyectos electrónicos, equipos de audio, sistemas de control y aplicaciones donde se requiere aislamiento galvánico entre la red eléctrica y el circuito de baja tensión.

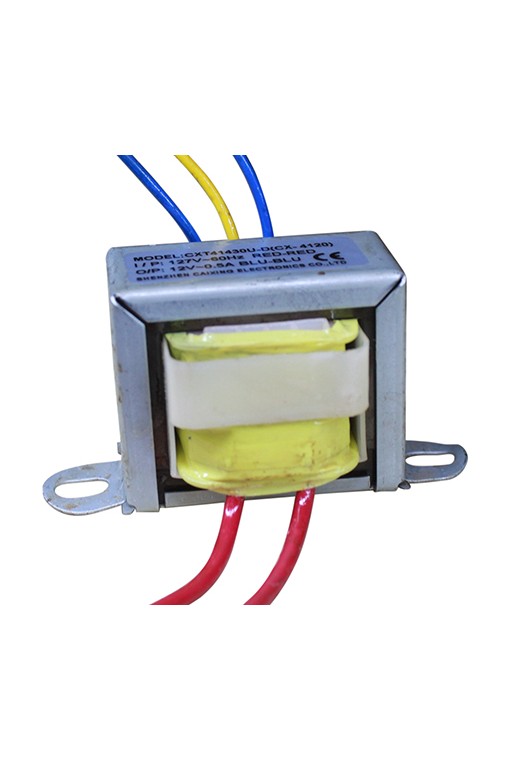

Cuenta con base metálica con orificios para montaje mediante tornillos, facilitando su instalación en gabinetes, chasises y equipos electrónicos.

CARACTERÍSTICAS

• Transformador reductor de alimentación.
• Entrada de 127 VCA.
• Salida de 12 VCA.
• Corriente máxima de salida: 500 mA.
• Tap central (Center Tap).
• Configuración secundaria 6-0-6 VCA.
• Aislamiento galvánico entre primario y secundario.
• Núcleo laminado de acero.
• Montaje mediante base metálica.
• Ideal para fuentes de alimentación lineales.

ESPECIFICACIONES

• Código: TF12V500MA-T
• Tipo: Transformador reductor.
• Voltaje de entrada: 127 VCA, 60 Hz.
• Voltaje de salida: 12 VCA.
• Salida con Tap Central: 6-0-6 VCA.
• Corriente máxima de salida: 500 mA.
• Tipo de salida: Corriente alterna (CA).
• Número de cables: 5 (2 primario, 3 secundario).
• Montaje: Base metálica con perforaciones.

¿QUÉ ES EL TAP CENTRAL?

El Tap Central (Center Tap) es una derivación ubicada en el punto medio del devanado secundario del transformador.

Esto permite utilizar el transformador de dos formas:

• Entre los dos cables extremos se obtienen 12 VCA.
• Entre el cable central y cualquiera de los extremos se obtienen aproximadamente 6 VCA.

Esta configuración es ampliamente utilizada para construir fuentes de alimentación simétricas, rectificadores de onda completa y aplicaciones de audio.

APLICACIONES

• Fuentes de alimentación lineales.
• Rectificadores de onda completa.
• Fuentes simétricas.
• Equipos de audio.
• Circuitos electrónicos.
• Proyectos de electrónica.
• Sistemas de control.
• Instrumentación.
• Laboratorios electrónicos.
• Reparación y mantenimiento de equipos.

IMPORTANTE

• La salida del transformador es corriente alterna (CA); no entrega corriente directa (CD).
• Para obtener una salida de corriente continua es necesario utilizar un puente rectificador y un capacitor de filtrado.
• No exceda la corriente nominal de 500 mA.
• La instalación debe realizarse con el equipo completamente desconectado de la red eléctrica.
• Verifique el voltaje de entrada antes de energizar el transformador.

INCLUYE

• 1 - Transformador TF12V500MA-T de 127 VCA a 12 VCA, 500 mA con Tap Central.
