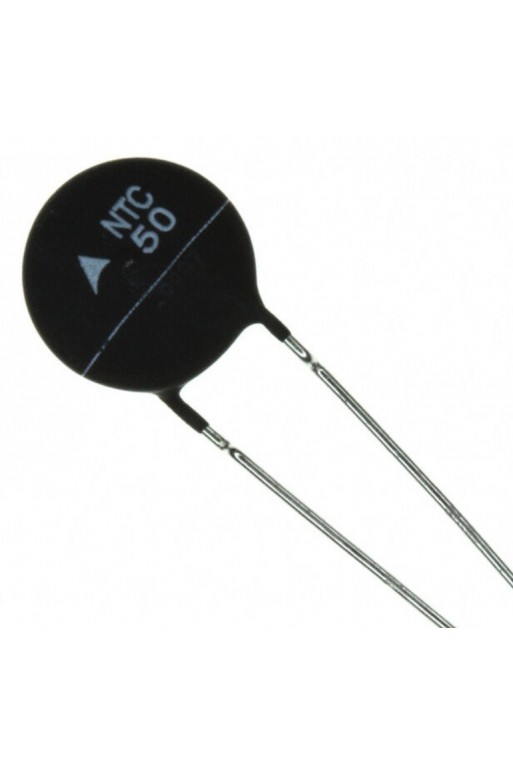

NTC-50 Termistor NTC 50 Ohms 1.9A B57236S0500M000

NTC-50 Termistor NTC 50 Ohms 1.9A Limitador de Corriente de Arranque EPCOS B57236S0500M000

El NTC-50, referencia B57236S0500M000, es un termistor NTC fabricado por TDK / EPCOS, diseñado especialmente para limitar los picos de corriente que se producen al encender equipos eléctricos y electrónicos.

Pertenece a la serie S236 de limitadores de corriente de arranque y presenta una resistencia nominal de 50 ohms a 25 °C, con una tolerancia de ±20 % y una corriente máxima de operación de 1.9 A.

Su funcionamiento se basa en la característica NTC (Negative Temperature Coefficient), mediante la cual la resistencia eléctrica disminuye conforme aumenta la temperatura del componente.

Al encender un equipo, el termistor presenta una resistencia relativamente elevada que ayuda a limitar la corriente inicial. Conforme circula corriente y el componente se calienta, su resistencia disminuye, permitiendo el funcionamiento normal del circuito con menores pérdidas de energía.

Es ampliamente utilizado en fuentes de alimentación, equipos electrónicos, circuitos de potencia y sistemas donde se requiere reducir el esfuerzo eléctrico provocado por corrientes de arranque elevadas.

CARACTERÍSTICAS

• Termistor NTC limitador de corriente de arranque.
• Clave: NTC-50.
• Referencia del fabricante: B57236S0500M000.
• Fabricante: TDK / EPCOS.
• Serie: S236.
• Resistencia nominal: 50 ohms a 25 °C.
• Tolerancia de resistencia: ±20 %.
• Corriente máxima de operación: 1.9 A.
• Coeficiente de temperatura negativo (NTC).
• Diseñado para limitar corrientes de arranque.
• Disminuye su resistencia conforme aumenta su temperatura.
• Elemento cerámico en forma de disco.
• Recubrimiento protector.
• Dos terminales radiales.
• Montaje Through-Hole / THT.
• Diámetro máximo del cuerpo: 11.5 mm.
• Separación nominal entre terminales: 5 mm.
• Adecuado para fuentes de alimentación y circuitos de potencia.

ESPECIFICACIONES

• Clave: NTC-50.
• Modelo: B57236S0500M000.
• Marca: TDK / EPCOS.
• Serie: S236.
• Tipo: Termistor NTC.
• Función: Limitador de corriente de arranque.
• Resistencia a 25 °C: 50 ?.
• Tolerancia: ±20 %.
• Corriente máxima nominal: 1.9 A.
• Diámetro máximo del cuerpo: 11.5 mm.
• Espesor máximo del cuerpo: 5 mm.
• Altura máxima del cuerpo: 16 mm.
• Separación nominal entre terminales: 5 mm.
• Diámetro de terminales: 0.6 mm.
• Longitud mínima de terminales: 25 mm.
• Temperatura de operación: -55 °C a +170 °C.
• Montaje: Radial / Through-Hole.
• Número de terminales: 2.
• Polaridad: No polarizado.

¿QUÉ ES UN TERMISTOR NTC?

Un termistor NTC es un componente electrónico cuya resistencia eléctrica disminuye conforme aumenta su temperatura.

Las siglas NTC provienen del término inglés Negative Temperature Coefficient, que significa coeficiente de temperatura negativo.

Esta característica permite utilizar termistores NTC en diferentes aplicaciones, incluyendo medición de temperatura, compensación térmica y limitación de corriente.

El modelo B57236S0500M000 está diseñado específicamente para funcionar como limitador de corriente de arranque.

¿CÓMO FUNCIONA COMO LIMITADOR DE CORRIENTE?

Cuando se conecta un equipo electrónico a la alimentación eléctrica, algunos componentes internos pueden demandar una corriente considerablemente mayor que la corriente normal de funcionamiento.

Esto sucede especialmente en circuitos que contienen capacitores de filtrado de gran capacidad, transformadores y determinadas cargas eléctricas.

El termistor NTC ayuda a controlar esta condición mediante tres etapas:

• 1. Equipo apagado: El termistor se encuentra frío y presenta una resistencia nominal de aproximadamente 50 ohms a 25 °C.
• 2. Encendido: La resistencia inicial limita el pico de corriente que intenta circular hacia el circuito.
• 3. Funcionamiento normal: La corriente calienta el termistor y su resistencia disminuye, reduciendo la caída de voltaje durante la operación.

De esta manera, el componente ayuda a reducir los esfuerzos eléctricos y térmicos asociados con el encendido de determinados equipos.

RESISTENCIA NOMINAL DE 50 OHMS

El B57236S0500M000 presenta una resistencia nominal de 50 ? a una temperatura de 25 °C.

Este valor corresponde a la resistencia del componente en condiciones de referencia, antes de calentarse significativamente por el paso de corriente.

Durante su funcionamiento, la resistencia disminuye conforme aumenta la temperatura del termistor.

Por lo tanto, los 50 ohms no representan una resistencia constante durante toda la operación.

CORRIENTE MÁXIMA DE 1.9 A

El termistor está especificado para una corriente máxima nominal de 1.9 A, bajo las condiciones establecidas por el fabricante.

Este valor debe considerarse al seleccionar el componente para una fuente de alimentación o circuito eléctrico.

La corriente máxima indicada corresponde a la capacidad de operación del termistor y no debe confundirse con la corriente de arranque que puede limitar.

Para una selección adecuada también deben considerarse la temperatura ambiente, las características de la carga y la energía involucrada durante el encendido.

LIMITACIÓN DE CORRIENTE EN FUENTES DE ALIMENTACIÓN

Una de las aplicaciones principales de este componente es la protección contra corrientes de arranque en fuentes de alimentación conmutadas (SMPS).

Cuando una fuente se conecta a la red eléctrica, los capacitores de filtrado pueden encontrarse descargados y demandar una corriente inicial elevada.

Al colocar un termistor NTC adecuado en serie con la alimentación, es posible reducir ese pico de corriente.

Esto ayuda a disminuir los esfuerzos sobre rectificadores, interruptores, capacitores y otros componentes asociados con la entrada de alimentación.

MONTAJE RADIAL

El B57236S0500M000 utiliza un cuerpo cerámico en forma de disco con dos terminales radiales para montaje sobre tarjetas electrónicas.

Su diámetro máximo es de 11.5 mm y presenta una separación nominal entre terminales de 5 mm.

Este formato permite instalarlo directamente sobre circuitos impresos mediante soldadura convencional.

Durante su instalación deben respetarse las recomendaciones del fabricante respecto a separación, ventilación y disipación térmica.

APLICACIONES

• Limitación de corriente de arranque.
• Fuentes de alimentación conmutadas.
• Fuentes de alimentación AC/DC.
• Fuentes de alimentación industriales.
• Circuitos de entrada de alimentación.
• Equipos electrónicos de potencia.
• Protección de circuitos rectificadores.
• Limitación de corriente de carga inicial de capacitores.
• Equipos de audio.
• Electrodomésticos.
• Equipos electrónicos industriales.
• Tarjetas electrónicas de alimentación.
• Reparación de fuentes de alimentación.
• Reparación de equipos electrónicos.
• Proyectos de electrónica de potencia.
• Reemplazo de termistores NTC compatibles.

VENTAJAS

• Ayuda a reducir los picos de corriente durante el encendido.
• Funcionamiento automático mediante variación térmica.
• No requiere circuitos electrónicos de control adicionales para su funcionamiento básico.
• Reduce su resistencia durante la operación normal.
• Diseño compacto.
• Montaje directo sobre PCB.
• Componente no polarizado.
• Adecuado para aplicaciones de alimentación eléctrica.

IMPORTANTE

• El NTC-50 es un termistor limitador de corriente de arranque.
• Referencia: B57236S0500M000.
• Fabricante: TDK / EPCOS.
• Resistencia nominal: 50 ohms a 25 °C.
• Tolerancia: ±20 %.
• Corriente máxima nominal: 1.9 A.
• Diámetro máximo: 11.5 mm.
• Su resistencia disminuye conforme aumenta su temperatura.
• Debe instalarse en serie con el circuito cuya corriente de arranque se desea limitar.
• El componente puede alcanzar temperaturas elevadas durante su funcionamiento normal.
• No debe tocarse mientras está energizado o caliente.
• Después de apagar el equipo, el termistor necesita enfriarse para recuperar su resistencia inicial.
• Los encendidos consecutivos sin suficiente tiempo de enfriamiento pueden reducir su capacidad para limitar la corriente de arranque.
• No sustituye fusibles ni otros dispositivos de protección contra sobrecorriente.
• Para utilizarlo como reemplazo, verifique resistencia, corriente máxima, dimensiones y características de operación.

INCLUYE

• 1 - Termistor NTC limitador de corriente de arranque NTC-50, TDK / EPCOS B57236S0500M000.
