520-914 Terminal de Ojillo 1/4" M6 con Thermofit Negro, Bolsa 10 Piezas JGB25-6

520-914 Terminal de Ojillo 25mm² M6 con Thermofit Negro, Bolsa 10 Piezas JGB25-6

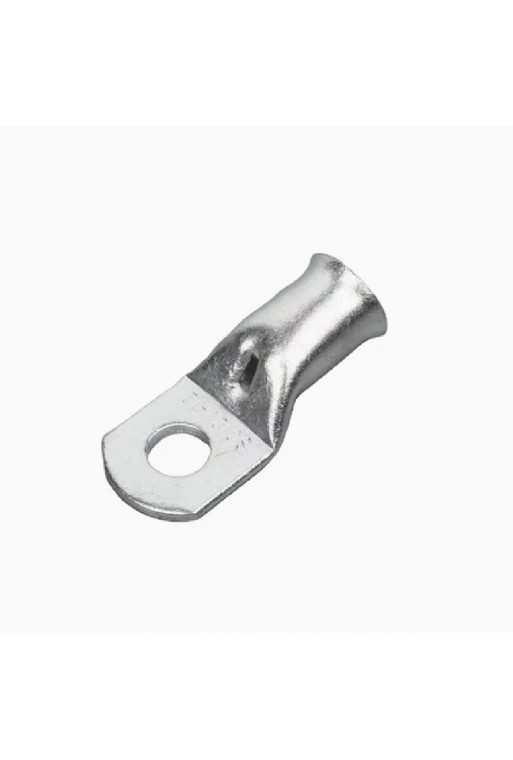

El 520-914 JGB25-6 es un terminal de ojillo de cobre diseñado para realizar conexiones eléctricas firmes y confiables mediante tornillo o perno. Está fabricado en cobre con acabado estañado, proporcionando excelente conductividad eléctrica y protección de la superficie contra la oxidación.

Este modelo está diseñado para conductores de 25 mm² y cuenta con un orificio de montaje M6. Su construcción tubular permite introducir el conductor y fijarlo mediante crimpado o compresión, obteniendo una conexión mecánica resistente y de baja resistencia eléctrica cuando se instala correctamente.

La presentación incluye 10 terminales JGB25-6 y 10 piezas de Thermofit color negro, permitiendo aislar y proteger la zona de conexión después de realizar el crimpado, además de proporcionar un acabado más limpio y profesional.

CARACTERÍSTICAS

• Terminal de ojillo para conexiones eléctricas.
• Diseñado para conductor de 25 mm².
• Orificio de montaje M6.
• Fabricado en cobre.
• Acabado estañado para protección contra oxidación.
• Instalación mediante crimpado o compresión.
• Excelente conductividad eléctrica.
• Construcción robusta para conexiones de potencia.
• Incluye Thermofit individual en color negro para cada terminal.
• Presentación en bolsa con 10 terminales y 10 Thermofit.

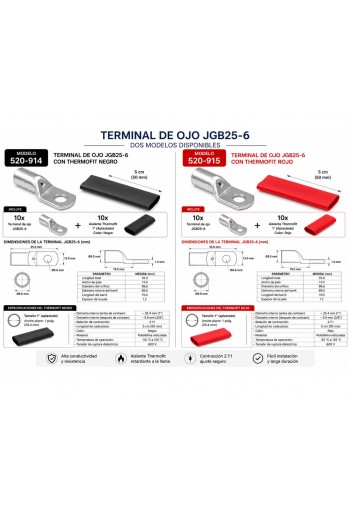

ESPECIFICACIONES

• Código: 520-914
• Modelo: JGB25-6 / JM(JGB)25-6
• Tipo: Terminal de ojillo / zapata para cable.
• Sección nominal del conductor: 25 mm².
• Orificio de montaje: M6.
• Diámetro aproximado del orificio: 6.5 mm.
• Diámetro interior del barril: 7.2 mm.
• Longitud aproximada del terminal: 33.5 mm.
• Material del terminal: Cobre.
• Acabado: Estañado.
• Tipo de conexión: Crimpado / compresión.
• Color del Thermofit: Negro.
• Cantidad de terminales: 10 piezas.
• Cantidad de Thermofit: 10 piezas.

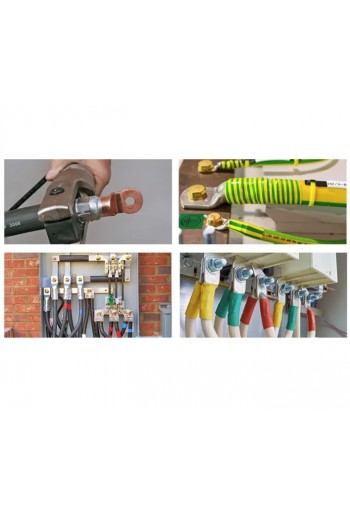

APLICACIONES

• Conexiones de baterías.
• Sistemas eléctricos de corriente directa.
• Sistemas de energía solar.
• Inversores y sistemas de respaldo.
• Instalaciones automotrices.
• Tableros eléctricos.
• Maquinaria y equipos industriales.
• Conexiones de alimentación y tierra.

DISPONIBLE CON THERMOFIT COLOR ROJO

Este mismo terminal JGB25-6 también está disponible en presentación con Thermofit color rojo. Consulte las diferentes presentaciones disponibles en Terminales JGB25-6.

RECOMENDACIONES DE INSTALACIÓN

• Utilice una herramienta de crimpado adecuada para terminales de 25 mm².
• Retire únicamente el aislamiento necesario para introducir completamente el conductor dentro del barril.
• Coloque el Thermofit sobre el cable antes de realizar la conexión cuando el procedimiento de instalación así lo requiera.
• Después del crimpado, coloque el Thermofit sobre la zona de unión y aplique calor uniformemente hasta obtener un ajuste adecuado.
• Verifique que el conductor quede firmemente sujeto después del crimpado.
• Utilice tornillería compatible con el orificio M6.

IMPORTANTE

• Este producto se vende por bolsa de 10 piezas.
• Cada bolsa incluye 10 terminales JGB25-6 y 10 Thermofit color negro.
• El modelo JGB25-6 corresponde a una sección nominal de conductor de 25 mm² y orificio de montaje M6.
• Verifique las dimensiones del conductor antes de realizar el crimpado.
• No incluye cable, tornillos ni tuercas.

CONTENIDO DEL PAQUETE

• 10 - Terminales de Ojillo de Cobre 25 mm² M6 JGB25-6.
• 10 - Thermofit para aislamiento, color Negro.
