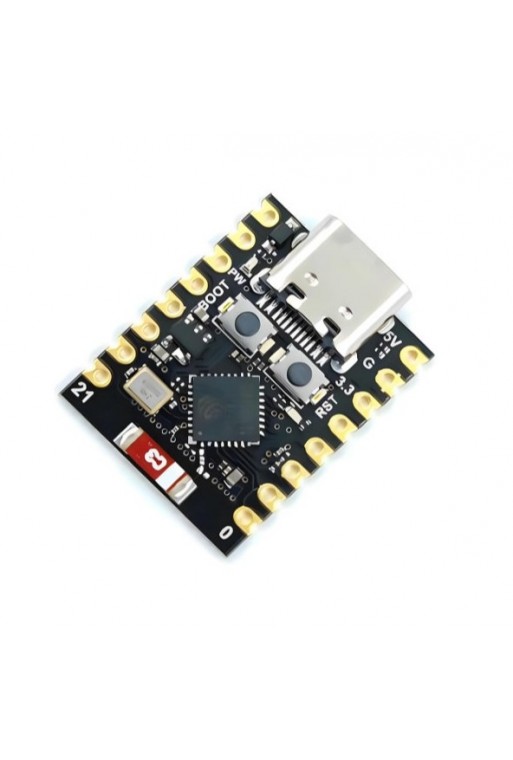

El XS-626 ESP32-C3 Super Mini es una tarjeta de desarrollo compacta basada en el microcontrolador ESP32-C3 de Espressif Systems, diseñada para proyectos electrónicos que requieren conectividad inalámbrica, procesamiento digital y dimensiones reducidas.

Incorpora un procesador RISC-V de 32 bits con frecuencia de hasta 160 MHz, conectividad WiFi de 2.4 GHz y Bluetooth 5 Low Energy (BLE), permitiendo desarrollar aplicaciones de Internet de las Cosas (IoT), automatización, sensores inteligentes y control remoto.

Su formato Super Mini permite integrarlo en proyectos con espacio limitado, mientras que su conector USB Tipo C facilita la alimentación, programación y comunicación con una computadora.

La tarjeta dispone de terminales de entrada y salida GPIO, interfaces de comunicación digital y botones físicos para funciones de arranque y reinicio.

Es compatible con entornos de desarrollo como Arduino IDE y ESP-IDF, por lo que resulta adecuada tanto para estudiantes como para desarrolladores de sistemas electrónicos.

CARACTERÍSTICAS

• Tarjeta de desarrollo ESP32-C3 Super Mini.
• Clave: XS-626.
• Microcontrolador: ESP32-C3.
• Fabricante del microcontrolador: Espressif Systems.
• Procesador RISC-V de 32 bits.
• Frecuencia de procesamiento de hasta 160 MHz.
• Conectividad WiFi de 2.4 GHz.
• Compatible con estándares IEEE 802.11 b/g/n.
• Bluetooth 5 Low Energy (BLE).
• Memoria SRAM interna de 400 KB.
• Memoria Flash externa de 4 MB en versiones habituales de Super Mini.

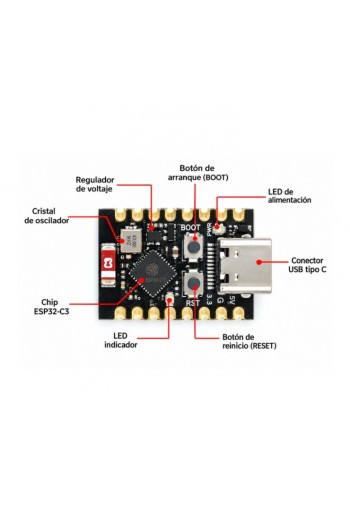

• Interfaz USB Serial/JTAG integrada en el ESP32-C3.
• Conector USB Tipo C.
• Botón BOOT.
• Botón RESET.
• Terminales GPIO multifunción.
• Interfaces UART, SPI e I2C.
• Entradas analógicas mediante ADC.
• Salidas PWM mediante periféricos internos.
• Alimentación mediante USB de 5 V.
• Lógica de GPIO de 3.3 V.
• Diseño compacto y ligero.
• Compatible con Arduino IDE.
• Compatible con ESP-IDF.
• Compatible con MicroPython mediante firmware apropiado.

ESPECIFICACIONES

• Clave: XS-626.
• Modelo de tarjeta: ESP32-C3 Super Mini.
• Microcontrolador: ESP32-C3.
• Arquitectura: RISC-V de 32 bits.
• Núcleos de procesamiento: 1.
• Frecuencia máxima: 160 MHz.
• Memoria SRAM interna: 400 KB.
• Memoria ROM interna: 384 KB.
• Memoria Flash: Habitualmente 4 MB, dependiendo de la versión de tarjeta.
• WiFi: IEEE 802.11 b/g/n.
• Banda WiFi: 2.4 GHz.
• Bluetooth: Bluetooth 5 Low Energy.
• Bluetooth Classic: No compatible.
• Interfaces de comunicación: UART, SPI e I2C.
• Conversión analógica: ADC SAR de 12 bits.
• GPIO disponibles: Según distribución de terminales de la tarjeta.
• Voltaje de alimentación por USB: 5 VDC.
• Voltaje lógico: 3.3 VDC.
• Conector USB: Tipo C.
• Programación: USB Serial/JTAG integrado.
• Botones: BOOT y RESET.
• Formato: Super Mini.
• Montaje: Terminales laterales para soldadura.

PROCESADOR RISC-V DE 32 BITS

El ESP32-C3 incorpora un procesador de arquitectura RISC-V de 32 bits con una frecuencia máxima de operación de 160 MHz.

Esta arquitectura permite ejecutar programas de control, procesamiento de señales, comunicación inalámbrica y automatización mediante un microcontrolador compacto.

Su capacidad de procesamiento es adecuada para aplicaciones de IoT, monitoreo de sensores, control de dispositivos y sistemas electrónicos embebidos.

CONECTIVIDAD WIFI DE 2.4 GHz

El XS-626 incorpora conectividad WiFi de 2.4 GHz compatible con los estándares IEEE 802.11 b/g/n.

Esto permite conectar la tarjeta a redes inalámbricas y desarrollar proyectos que intercambian información con servidores, aplicaciones web y dispositivos conectados.

Entre sus aplicaciones se encuentran la transmisión de lecturas de sensores, control de dispositivos mediante páginas web, automatización y sistemas de monitoreo remoto.

El ESP32-C3 no es compatible con redes WiFi de 5 GHz.

BLUETOOTH 5 LOW ENERGY

El microcontrolador ESP32-C3 incorpora Bluetooth 5 Low Energy (BLE), una tecnología de comunicación inalámbrica diseñada para intercambiar información con un consumo energético reducido.

Puede utilizarse para desarrollar sensores inalámbricos, dispositivos inteligentes, sistemas de configuración y aplicaciones compatibles con BLE.

Importante: El ESP32-C3 no incorpora Bluetooth Classic, por lo que no es adecuado para aplicaciones que requieran perfiles tradicionales como audio Bluetooth A2DP o comunicación Bluetooth SPP Classic.

CONEXIÓN USB TIPO C

La tarjeta dispone de un conector USB Tipo C que permite alimentarla y conectarla a una computadora para cargar programas y realizar tareas de desarrollo.

El ESP32-C3 integra una interfaz USB Serial/JTAG, permitiendo realizar programación y depuración mediante el puerto USB en configuraciones compatibles.

Para programar la tarjeta se requiere un cable USB Tipo C con capacidad de transferencia de datos.

BOTONES BOOT Y RESET

El XS-626 incorpora dos botones físicos para facilitar su utilización durante el desarrollo de proyectos.

• BOOT: Permite intervenir en el proceso de arranque y acceder al modo de descarga de firmware cuando corresponde.
• RESET: Reinicia el microcontrolador para ejecutar nuevamente el programa almacenado.

Estos botones son útiles durante la programación, configuración y solución de problemas de comunicación.

ENTRADAS Y SALIDAS GPIO

El ESP32-C3 Super Mini dispone de terminales GPIO (General Purpose Input/Output) que permiten conectar sensores, botones, módulos electrónicos y circuitos de control.

Dependiendo de la configuración del programa, diferentes terminales pueden utilizarse como entradas digitales, salidas digitales o señales asociadas con periféricos internos.

Las terminales trabajan con niveles lógicos de 3.3 V y no deben conectarse directamente a señales de 5 V sin adaptación eléctrica apropiada.

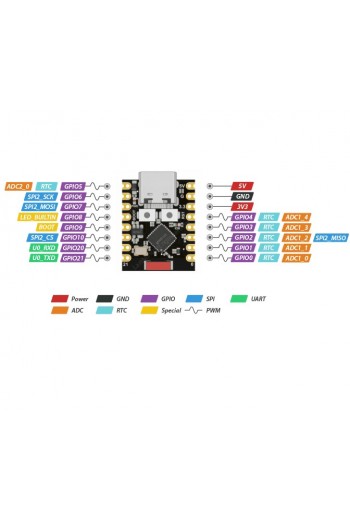

Algunas terminales participan en funciones especiales de arranque, USB o programación, por lo que debe consultarse la distribución de pines correspondiente a la tarjeta.

COMUNICACIÓN UART, SPI E I2C

El ESP32-C3 incorpora diferentes periféricos de comunicación digital que permiten conectarlo con dispositivos electrónicos externos.

• UART: Comunicación serial con módulos y dispositivos compatibles.
• SPI: Comunicación digital con pantallas, memorias y periféricos.
• I2C: Comunicación con sensores, expansores de entradas y salidas y otros dispositivos compatibles.

Estas interfaces permiten desarrollar sistemas electrónicos modulares utilizando una amplia variedad de componentes.

ENTRADAS ANALÓGICAS ADC

El ESP32-C3 incorpora un convertidor analógico-digital ADC SAR de 12 bits para medir señales analógicas dentro de los intervalos admitidos por el microcontrolador.

Esta función permite conectar sensores analógicos, divisores de voltaje y circuitos de medición compatibles.

El intervalo de medición depende de la configuración de atenuación del ADC y debe respetar los límites eléctricos de las entradas.

PROGRAMACIÓN CON ARDUINO IDE

El ESP32-C3 Super Mini puede programarse mediante Arduino IDE utilizando el soporte de tarjetas ESP32 de Espressif.

Este entorno permite desarrollar aplicaciones utilizando lenguaje C/C++ y bibliotecas para comunicación WiFi, Bluetooth BLE, sensores y diferentes periféricos electrónicos.

También puede utilizarse con ESP-IDF, el entorno oficial de desarrollo de Espressif, así como con versiones compatibles de MicroPython.

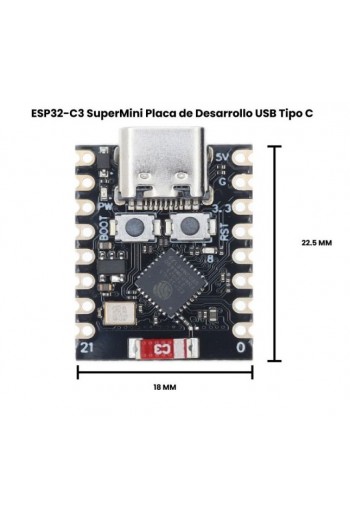

DISEÑO SUPER MINI

La versión Super Mini está diseñada para ofrecer las funciones principales del ESP32-C3 en una tarjeta de dimensiones reducidas.

Su tamaño compacto permite utilizarla en dispositivos portátiles, sistemas embebidos y proyectos donde el espacio disponible es limitado.

Las terminales laterales facilitan la integración mediante soldadura directa o mediante conectores compatibles instalados por el usuario.

APLICACIONES

• Proyectos de Internet de las Cosas (IoT).
• Automatización electrónica.
• Domótica.
• Control de dispositivos mediante WiFi.
• Sensores inalámbricos.
• Monitoreo remoto de variables.
• Proyectos con Bluetooth BLE.
• Servidores web embebidos.
• Comunicación con aplicaciones móviles compatibles.
• Sistemas de adquisición de datos.
• Control de relevadores mediante etapas de manejo adecuadas.
• Lectura de sensores digitales y analógicos.
• Control de iluminación electrónica.
• Robótica educativa.
• Dispositivos electrónicos portátiles.
• Prototipos de sistemas embebidos.
• Proyectos con Arduino IDE.
• Desarrollo con ESP-IDF.
• Prácticas de programación de microcontroladores.
• Electrónica educativa.

VENTAJAS

• Diseño compacto Super Mini.
• Procesador RISC-V de 32 bits.
• Frecuencia de hasta 160 MHz.
• WiFi y Bluetooth BLE integrados.
• Conector USB Tipo C.
• Programación mediante USB.
• Botones BOOT y RESET.
• Interfaces digitales multifunción.
• Compatible con Arduino IDE y ESP-IDF.
• Adecuado para proyectos con espacio limitado.
• Permite desarrollar dispositivos conectados sin módulos inalámbricos adicionales.

IMPORTANTE

• Clave: XS-626.
• Modelo: ESP32-C3 Super Mini.
• Arquitectura: RISC-V de 32 bits.
• Frecuencia máxima: 160 MHz.
• Conectividad: WiFi 2.4 GHz y Bluetooth 5 BLE.
• No es compatible con Bluetooth Classic.
• No es compatible con redes WiFi de 5 GHz.
• Voltaje lógico de GPIO: 3.3 V.
• Las entradas y salidas GPIO no son tolerantes a 5 V.
• La alimentación por USB es de 5 V; el regulador de la tarjeta proporciona la tensión de operación del microcontrolador.
• La capacidad de memoria Flash depende de la variante de la tarjeta; las versiones habituales utilizan 4 MB.
• Algunas terminales GPIO tienen funciones especiales de arranque o programación.
• Para utilizar sensores y módulos externos, verifique los voltajes y conexiones correspondientes.
• El puerto USB Tipo C requiere un cable de datos para realizar programación.
• No conecte motores, relevadores o cargas de potencia directamente a las terminales GPIO.
• La tarjeta requiere programación para realizar las funciones específicas de cada proyecto.

INCLUYE

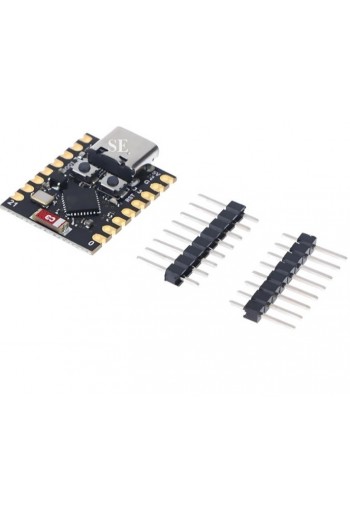

• 1 - Tarjeta de desarrollo ESP32-C3 Super Mini XS-626 con conector USB Tipo C.
