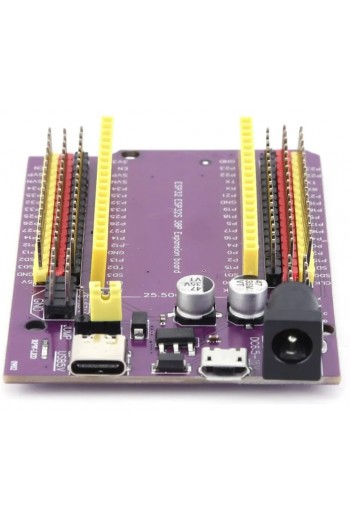

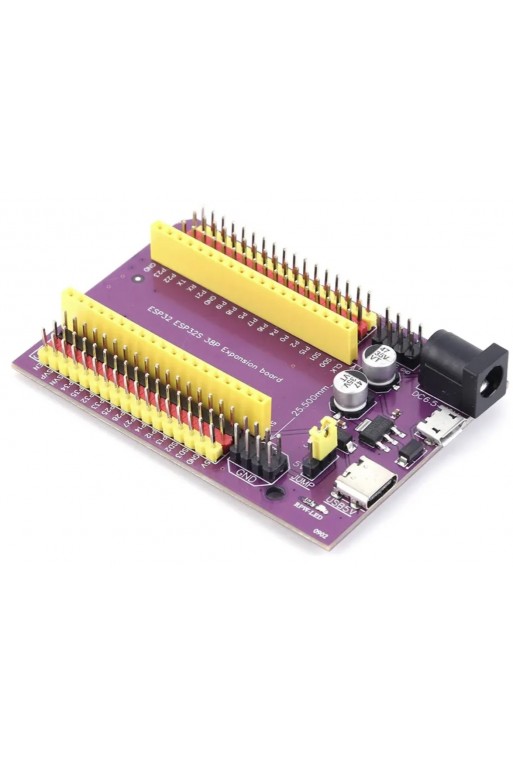

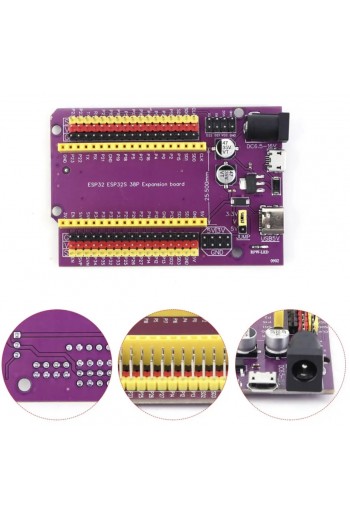

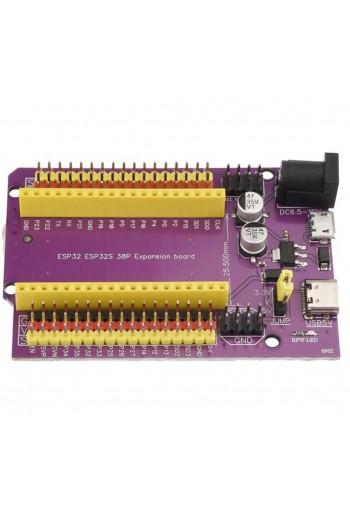

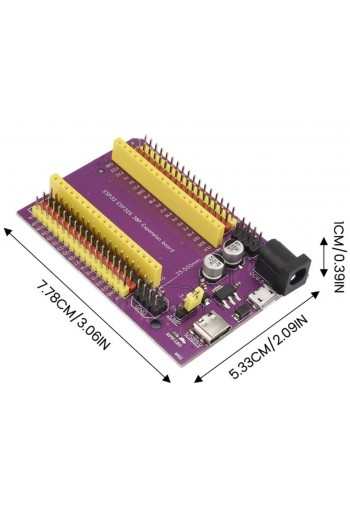

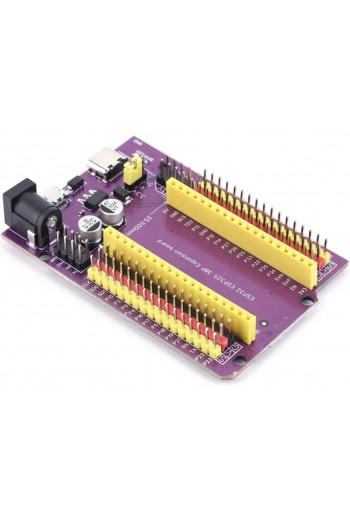

XS-611 Tarjeta de Expansión para ESP32 38 Pines, Puerto Tipo C

XS-611 Tarjeta de Expansión para ESP32 de 38 Pines, Puerto Tipo C

La tarjeta de expansión XS-611 está diseñada para facilitar el desarrollo de proyectos con módulos ESP32 de 38 pines. Su diseño permite acceder cómodamente a todos los GPIO del ESP32 mediante conectores organizados por señal, alimentación y tierra, simplificando la conexión de sensores, actuadores, módulos de comunicación y otros periféricos.

Integra múltiples opciones de alimentación, incluyendo puerto USB Tipo C, Micro USB y conector DC, proporcionando una solución práctica para prototipado, desarrollo, pruebas y proyectos permanentes. Gracias a su distribución ordenada de pines, reduce errores de conexión y acelera el proceso de desarrollo.

CARACTERÍSTICAS

• Compatible con módulos ESP32 de 38 pines
• Distribución de todos los GPIO en conectores de fácil acceso
• Puerto USB Tipo C para alimentación
• Puerto Micro USB adicional
• Conector de alimentación DC integrado
• Selector de voltaje mediante jumper
• Conectores organizados por Señal, VCC y GND
• Ideal para prototipado y desarrollo rápido
• Facilita la conexión de sensores y módulos externos
• Diseño compacto y resistente

ESPECIFICACIONES

• Modelo: XS-611
• Tipo: Tarjeta de expansión para ESP32
• Compatibilidad: ESP32 de 38 pines
• Puerto USB: Tipo C
• Puerto USB adicional: Micro USB
• Entrada de alimentación DC: 6.5V a 16V
• Voltajes disponibles: 3.3V y 5V
• Selector de voltaje mediante jumper
• Acceso individual a todos los GPIO del ESP32
• Distribución de pines tipo Servo (GND, VCC, Señal)
• PCB de alta calidad

VENTAJAS

• Evita el uso excesivo de cables Dupont
• Facilita el cableado de sensores y módulos
• Reduce errores durante el desarrollo
• Permite alimentar múltiples periféricos desde una sola tarjeta
• Ideal para proyectos IoT, domótica y automatización

APLICACIONES

• Proyectos con ESP32
• Internet de las Cosas (IoT)
• Automatización y control
• Domótica
• Robótica
• Monitoreo de sensores
• Prototipado rápido
• Desarrollo educativo y profesional

IMPORTANTE

• Compatible únicamente con módulos ESP32 de 38 pines.
• Verifique la posición y orientación del ESP32 antes de insertarlo.
• Seleccione correctamente el voltaje de salida (3.3V o 5V) mediante el jumper antes de conectar sensores o módulos.
• El módulo ESP32 mostrado en algunas imágenes de referencia no está incluido.

INCLUYE

• 1 - Tarjeta de expansión para ESP32 de 38 pines con puerto USB Tipo C
