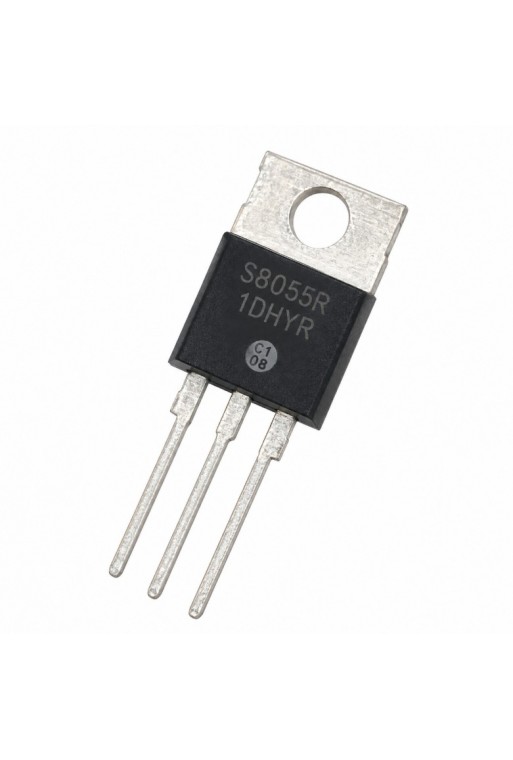

S8055R Tiristor SCR 800V 55A 650A Pico TO-220-3

S8055R Tiristor SCR 800V 55A 650A Pico TO-220-3 Littelfuse

El S8055R es un tiristor SCR (Silicon Controlled Rectifier / Rectificador Controlado de Silicio) de potencia fabricado por Littelfuse, diseñado para aplicaciones de conmutación y control de potencia.

Soporta un voltaje repetitivo en estado de bloqueo de hasta 800 V y una corriente máxima en estado de conducción de 55 A RMS, con una corriente promedio máxima de 35 A.

También ofrece una elevada capacidad para soportar corrientes transitorias, alcanzando hasta 650 A de corriente de pico no repetitiva bajo las condiciones especificadas por el fabricante.

El S8055R utiliza encapsulado TO-220 de montaje through-hole con pestaña metálica no aislada, permitiendo instalarlo sobre un disipador de calor cuando la aplicación lo requiera.

Es adecuado para aplicaciones de control de fase, control de velocidad de motores, calefacción, controles industriales, rectificación controlada y conmutación de cargas de potencia.

CARACTERÍSTICAS

• Tiristor SCR de potencia.
• Modelo: S8055R.
• Fabricante: Littelfuse / Teccor.
• Voltaje de bloqueo: 800 V.
• Corriente máxima IT(RMS): 55 A.
• Corriente promedio máxima IT(AV): 35 A.
• Corriente de pico no repetitiva de hasta 650 A.
• Voltaje máximo de disparo de Gate: 1.5 V.
• Corriente máxima de disparo de Gate: 40 mA.
• Corriente máxima de mantenimiento: 60 mA.
• Voltaje máximo en conducción: 1.8 V.
• SCR de recuperación estándar.
• Unión pasivada con vidrio.
• Encapsulado TO-220.
• Pestaña metálica no aislada.
• Montaje through-hole / THT.

ESPECIFICACIONES

• Modelo: S8055R.
• Tipo: SCR / Rectificador Controlado de Silicio.
• Polaridad: Unidireccional.
• VDRM / VRRM: 800 V.
• IT(RMS): 55 A máximo.
• IT(AV): 35 A máximo.
• ITSM: hasta 650 A, dependiendo de las condiciones de pulso.
• VGT: 1.5 V máximo.
• IGT: 40 mA máximo.
• IH: 60 mA máximo.
• VTM: 1.8 V máximo.
• Corriente máxima en estado de bloqueo: 20 µA.
• Temperatura de operación: -40 °C a +125 °C.
• Tipo de recuperación: Estándar.
• Encapsulado: TO-220.
• Número de terminales: 3.
• Pestaña: No aislada.
• Montaje: Through-hole / THT.

¿QUÉ ES UN SCR?

Un SCR (Silicon Controlled Rectifier) es un dispositivo semiconductor de potencia que funciona como un interruptor electrónico controlado mediante una terminal denominada Gate o compuerta.

El dispositivo cuenta con tres terminales principales:

• Ánodo (A).
• Cátodo (K).
• Gate o Compuerta (G).

Cuando el SCR se encuentra polarizado correctamente, una señal aplicada a la compuerta permite iniciar la conducción entre ánodo y cátodo.

Una vez disparado, el SCR puede permanecer conduciendo aunque desaparezca la señal de Gate, siempre que la corriente que circula por el dispositivo permanezca por encima de su corriente de mantenimiento.

800 V DE VOLTAJE DE BLOQUEO

El S8055R está especificado para soportar un voltaje repetitivo en estado de bloqueo de hasta 800 V.

Esta capacidad permite utilizarlo en diferentes aplicaciones de control de potencia conectadas a líneas de corriente alterna, siempre respetando los márgenes de seguridad y las especificaciones eléctricas del diseño.

CORRIENTE DE 55 A RMS

El S8055R presenta una corriente máxima en estado de conducción IT(RMS) de 55 A.

Es importante diferenciar este valor de la corriente promedio IT(AV), cuyo valor máximo especificado es de 35 A.

La corriente que puede manejar el dispositivo en una aplicación real depende de las condiciones de montaje, temperatura, forma de onda, ciclo de trabajo y capacidad de disipación térmica.

CORRIENTE DE PICO HASTA 650 A

El S8055R puede soportar corrientes transitorias considerablemente mayores que su corriente nominal continua.

La corriente de pico no repetitiva ITSM alcanza hasta 650 A bajo las condiciones especificadas por el fabricante.

Este valor corresponde a eventos transitorios de corta duración y no representa una corriente que el SCR pueda manejar continuamente.

CONTROL MEDIANTE GATE

La terminal Gate permite disparar el SCR y llevarlo al estado de conducción.

Para el S8055R se especifica un voltaje máximo de disparo VGT de 1.5 V y una corriente máxima de disparo IGT de 40 mA.

Estos parámetros deben considerarse al diseñar el circuito encargado de activar el tiristor.

CORRIENTE DE MANTENIMIENTO

La corriente de mantenimiento IH representa el nivel de corriente por debajo del cual el SCR deja de mantenerse en conducción.

Para el S8055R se especifica una corriente máxima de mantenimiento de 60 mA.

En aplicaciones de corriente alterna, el SCR normalmente deja de conducir cuando la corriente de carga cruza por cero y cae por debajo del nivel necesario para mantener el dispositivo activado.

CONTROL DE FASE

Una de las aplicaciones principales del S8055R es el control de fase en sistemas de potencia.

Controlando el momento en que se dispara el SCR dentro de cada semiciclo de una señal AC es posible modificar la energía entregada a determinadas cargas.

Esta técnica puede utilizarse en sistemas de calefacción, controles industriales, regulación de potencia y control de motores compatibles con este método de control.

APLICACIONES

• Control de potencia.
• Control de fase.
• Rectificadores controlados.
• Control de calefacción.
• Control de velocidad de motores.
• Interruptores electrónicos de potencia.
• Controles industriales.
• Fuentes de alimentación.
• Equipos de automatización.
• Control de cargas AC.
• Tarjetas electrónicas de potencia.
• Reparación de equipos electrónicos.
• Reemplazo en equipos compatibles.

ENCAPSULADO TO-220

El S8055R utiliza un encapsulado de potencia TO-220 para montaje through-hole.

La pestaña metálica del dispositivo es eléctricamente no aislada. Este detalle debe considerarse especialmente cuando el SCR se instala sobre un disipador de calor o estructura metálica.

Cuando la aplicación requiera aislamiento eléctrico entre la pestaña y el disipador, debe utilizarse un sistema aislante térmicamente adecuado para la instalación.

DISIPACIÓN TÉRMICA

En aplicaciones de corriente elevada, el S8055R genera calor debido a la caída de voltaje existente mientras se encuentra en conducción.

La utilización de un disipador de calor apropiado y un montaje térmico correcto son fundamentales para mantener la temperatura del dispositivo dentro de sus límites de operación.

La capacidad nominal de corriente no implica que el dispositivo pueda manejar 55 A continuamente sin considerar las condiciones térmicas del montaje.

IMPORTANTE

• El S8055R es un SCR; no debe confundirse con un TRIAC, transistor BJT o MOSFET.
• Voltaje máximo repetitivo de bloqueo: 800 V.
• Corriente máxima IT(RMS): 55 A.
• Corriente promedio máxima IT(AV): 35 A.
• Corriente de pico no repetitiva: hasta 650 A.
• Los 650 A corresponden únicamente a una condición transitoria y no a corriente continua.
• Voltaje máximo de disparo Gate: 1.5 V.
• Corriente máxima de disparo Gate: 40 mA.
• La pestaña metálica del encapsulado no está eléctricamente aislada.
• Para corrientes elevadas requiere una disipación térmica adecuada.
• Verifique el pinout y las especificaciones del circuito original antes de utilizarlo como reemplazo.
• Desconecte completamente la alimentación antes de realizar trabajos de instalación o sustitución.

INCLUYE

• 1 - Tiristor SCR S8055R.
• Encapsulado TO-220.
