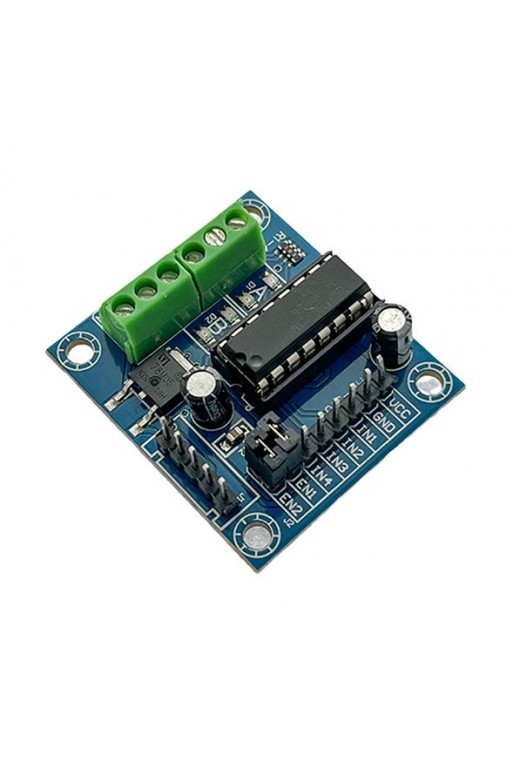

XS-571 Modulo de Control Mini para Motor, 4 Canales, L293D

XS-571 Modulo de Control Mini para Motor, 4 Canales, L293D

La placa de expansión Mini Motor Drive Shield con el circuito integrado L293D es una placa controladora de motores común diseñada para microcontroladores como Arduino. Permite controlar la velocidad y la dirección de hasta dos motores de CC o un motor paso a paso. El módulo L293D es un controlador monolítico integrado de alto voltaje y alta corriente de cuatro canales, diseñado para aceptar niveles lógicos DTL o TTL estándar y controlar cargas inductivas (como relés, solenoides, motores de CC y paso a paso) y transistores de potencia conmutados.

Circuito integrado controlador de motor: el módulo controlador de motor suele utilizar el circuito integrado L293D, diseñado para controlar la dirección y la velocidad de los motores de CC. El L293D puede soportar cargas de corriente más altas, lo que lo hace adecuado para una amplia gama de motores.

Compatibilidad: Este módulo shield controlador de motor suele ser compatible con placas de desarrollo de microcontroladores populares como Arduino.

Control de dirección: El circuito integrado L293D  permite controlar la dirección de cada motor mediante pines de entrada digitales. Al alternar estos pines, se puede hacer que los motores giren hacia adelante o hacia atrás.

Control de velocidad PWM: En los motores de CC, se puede controlar la velocidad mediante señales de Modulación por Ancho de Pulso (PWM) del microcontrolador. Al variar el ciclo de trabajo de la señal PWM, se puede ajustar la velocidad del motor sin perder fuerza.

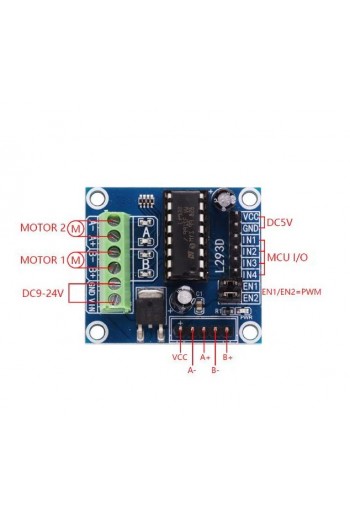

Pines de entrada: Para controlar los motores, se deben conectar los pines digitales del microcontrolador a los pines de entrada del módulo. Cada motor suele requerir dos pines digitales para el control de dirección y velocidad.

Pines de la fuente de alimentación: El módulo requiere una fuente de alimentación independiente para los motores, generalmente de 5 V a 12 V, según los requisitos del motor. Asegúrese de proporcionar una fuente de alimentación adecuada para las necesidades de los motores.

CARACTERÍSTICAS

• Basado en el integrado L293D
• Voltaje de funcionamiento: DC4.5-25V
• Corriente Máxima de salida por canal: 0.6A (pico de 1.2A)

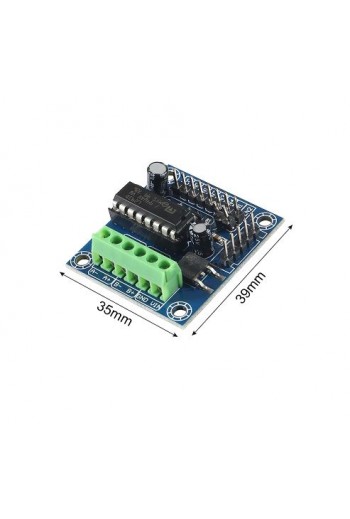

• Dimensiones. 40*35mm
• Peso Neto:10.9g

INCLUYE

• XS-571 Modulo de Control Mini para Motor, 4 Canales, L293D
