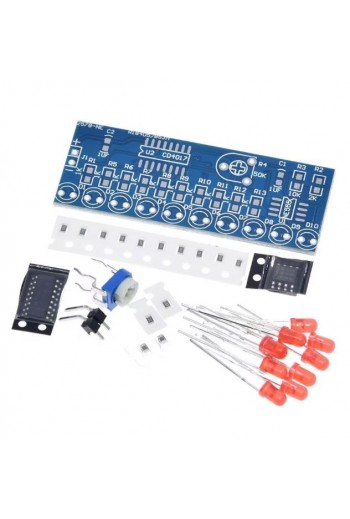

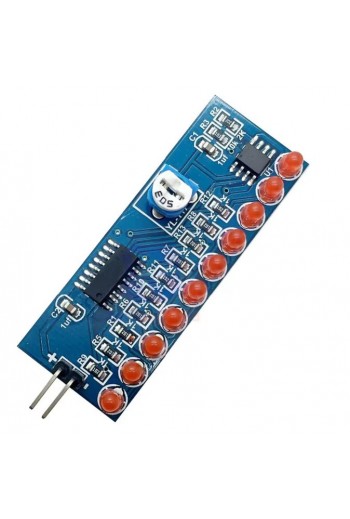

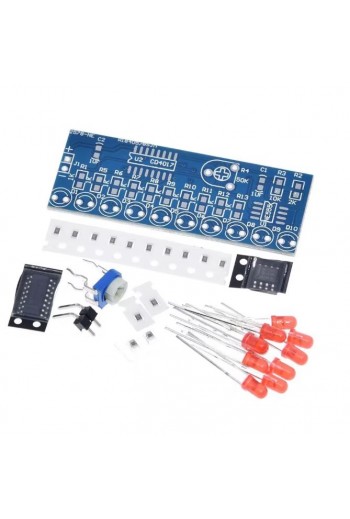

XS-541 Kit de Auto Fantástico para Armar, NE555 y CD4017 Light Chaser

XS-541 Kit de Auto Fantástico para Armar, NE555 y CD4017 Light Chaser

Este es el circuito clásico que utiliza el temporizador NE555 y el contador CD4017 para generar una secuencia de pulsos. Si estos pulsos activan los LED, se puede construir un chaser (también conocido como luz de flujo de agua o kit de auto fantástico). Puede utilizarse para fines de entretenimiento o para diversas señales luminosas. El siguiente circuito utiliza 10 LED que se encienden en una secuencia regular. Este es el número máximo de salidas. Si necesita menos de 10 canales de salida, el CD4017 cuenta con un pin de reinicio conectado a tierra. El pin de salida siguiente al último utilizado puede recablearse para reiniciarse (tras desconectarlo de tierra). De esta forma, una vez que la secuencia de pulsos llega al pin de reinicio, el CD4017 comenzará de nuevo, lo que limita el número de canales de salida.

El NE555 está configurado como un multivibrador astable. La frecuencia de oscilación es bastante baja para esta aplicación. Está determinada por R1, R2 + RV1 y C2. Con los valores utilizados para este circuito, se puede ajustar entre 10 y 65 Hz. El ciclo de trabajo es cercano al 50 %.

CARACTERÍSTICAS

• Alimentación: 2.5 - 14.5V
• Oscilador: NE555
• Tamaño: 54x20mm

INCLUYE

• 1- XS-541 Kit de Auto Fantástico para Armar, NE555 y CD4017 Light Chaser
