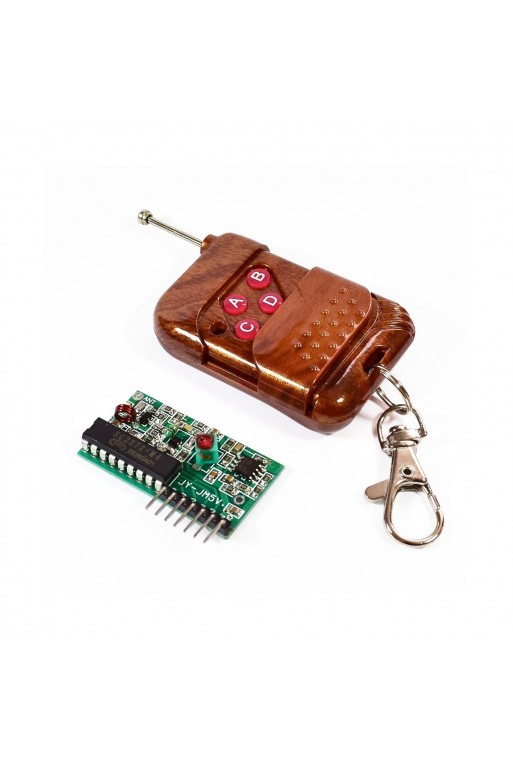

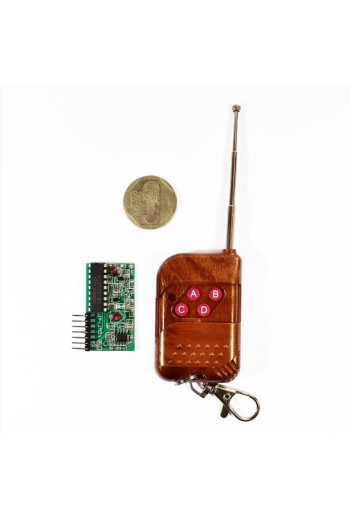

XS-472 Modulo de Control por Radio Frecuencia de 4 Canales, con Receptor, 315MHz

XS-472 Modulo de Control por Radio Frecuencia de 4 Canales, con Receptor, 315MHz

En muchas ocasiones es necesario establecer un enlace de comunicación inalámbrico de forma rápida y sencilla, siendo este control remoto RF la solución ideal. Para utilizar el control remoto RF no es necesario programar, ni utilizar algún microcontrolador adicional. Para poder utilizarlo basta con alimentar el control remoto y el receptor.

Posee 4 salidas que pueden ir conectadas a transistores de conmutación o optoacopladores y luego conectadas a relays. La frecuencia de trabajo es de 315 MHz, debido a que es una banda de libre uso.

La antena tiene una gran influencia en el módulo receptor, por lo que se recomienda conectar un cable de cobre de unos 17cm de largo para alcanzar la frecuencia de 315 MHz. La posición de la antena también afecta la recepción de datos. El cable de la antena debe estar debidamente aislado.

CARACTERÍSTICAS

Control Emisor

• Voltaje de operación: 12V DC (Batería modelo 27A/12V)
• Corriente de trabajo: 10mA a 12V
• Potencia radiada: 10mW a 12V
• Modo de Modulación: ASK
• Frecuencia de transmisión: 315 MHz (estabilización de frecuencia SAW)
• Distancia de transmisión: 50 a 100 metros en campo abierto con sensibilidad del receptor de -100dbm
• Encoder de código fijo

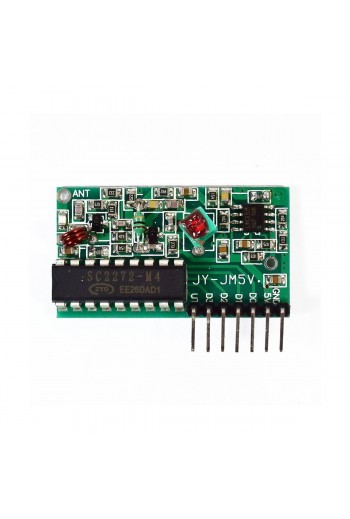

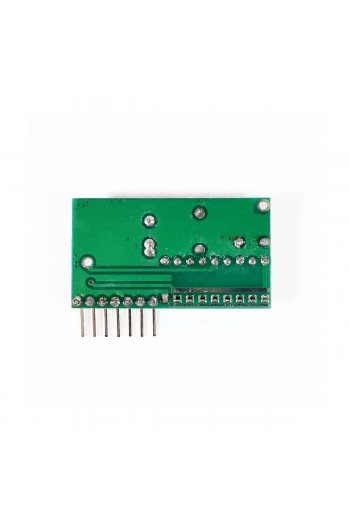

Receptor

• Voltaje de operación: 5V DC
• Sensibilidad del receptor: - 98db
• 4 Salidas (channels)
• Pines: GND/VCC/SALIDAS: D0 D1 D2 D3
• Antena (no incluida): Alambre de cobre de 25cm~32cm (recomendado en forma de espiral)
• Dimensiones: 6.6 x 22 x 41mm

INCLUYE

• 1- XS-472 Modulo de Control por Radio Frecuencia de 4 Canales, con Receptor, 315MHz
