XS-396 Módulo Amplificador Estéreo PAM8406 5W+5W, Clase D/AB, Control de Volumen, 5V

XS-396 Módulo Amplificador Estéreo PAM8406 5W+5W, Clase D/AB, Control de Volumen, 5V

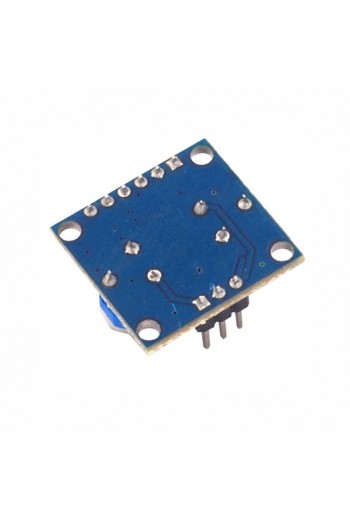

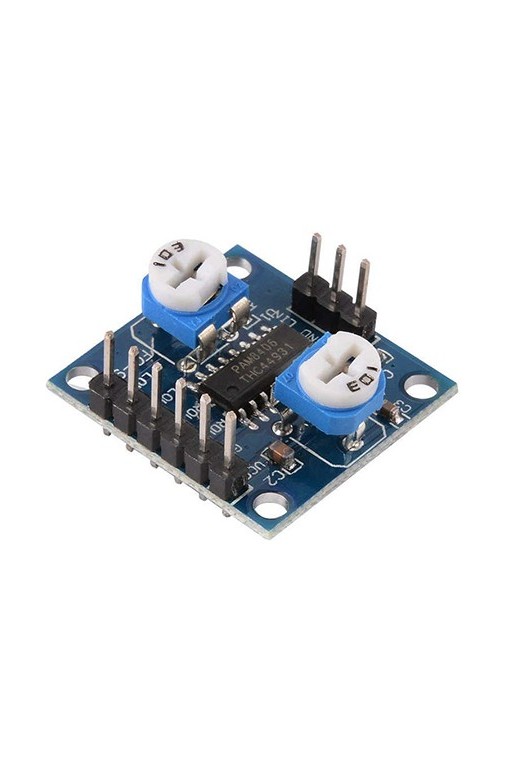

El XS-396 es un módulo amplificador de audio estéreo basado en el circuito integrado PAM8406, diseñado para amplificar señales de audio de baja potencia y controlar directamente dos bocinas mediante sus canales izquierdo y derecho.

El módulo puede proporcionar una potencia de salida de hasta 5 W + 5 W utilizando una alimentación de 5 V y bocinas de 2 Ω bajo las condiciones especificadas para operación en Clase D.

Una de las principales características del PAM8406 es la posibilidad de trabajar en Clase D o Clase AB, permitiendo seleccionar entre alta eficiencia o una configuración de amplificación lineal dependiendo de las necesidades de la aplicación.

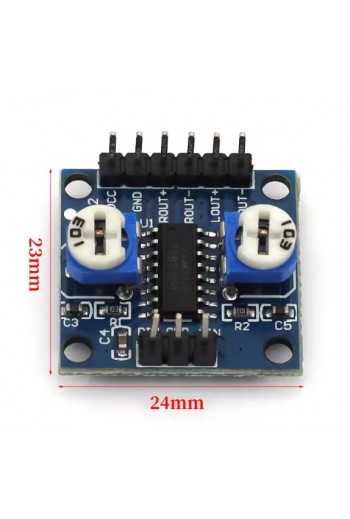

El módulo incorpora dos potenciómetros de ajuste que permiten controlar independientemente el nivel de audio de los canales izquierdo y derecho, facilitando el ajuste de volumen y balance del sistema.

Gracias a su alimentación de aproximadamente 5 V, tamaño compacto y salida estéreo, es adecuado para proyectos de audio, bocinas portátiles, reproductores, proyectos con microcontroladores y reparación o desarrollo de pequeños sistemas de sonido.

CARACTERÍSTICAS

• Módulo amplificador de audio estéreo.
• Basado en el circuito integrado PAM8406.
• 2 canales de salida: Izquierdo y Derecho.
• Potencia máxima de hasta 5 W + 5 W.
• Alimentación nominal de 5 VDC.
• Compatible con alimentación de 2.5 V a 5.5 V.
• Operación Clase D / Clase AB.
• Control independiente de volumen para cada canal.
• Dos potenciómetros de ajuste integrados.
• Salida diferencial BTL para las bocinas.
• Alta eficiencia en modo Clase D.
• Eficiencia de hasta aproximadamente 90%.
• Bajo nivel de ruido.
• Protección contra cortocircuito.
• Protección térmica integrada.
• Formato compacto para integración en proyectos electrónicos.

ESPECIFICACIONES

• Clave: XS-396.
• Circuito integrado: PAM8406.
• Tipo: Amplificador de audio estéreo.
• Número de canales: 2.
• Alimentación nominal: 5 VDC.
• Rango de alimentación del PAM8406: 2.5 V a 5.5 VDC.
• Potencia máxima: 5 W + 5 W.
• Potencia a 5 V / 2 Ω: hasta 5 W por canal a 10% THD+N, Clase D.
• Potencia a 5 V / 4 Ω: aproximadamente 3 W por canal a 10% THD+N.
• Modos de operación: Clase D / Clase AB.
• Eficiencia máxima aproximada: 90% en Clase D.
• Relación señal/ruido (SNR): aproximadamente 90 dB.
• Ganancia interna PAM8406: 24 dB.
• Control de volumen: Sí.
• Ajuste independiente por canal: Sí.
• Protección contra cortocircuito: Sí.
• Protección térmica: Sí.

POTENCIA DE SALIDA

El PAM8406 puede proporcionar hasta 5 W por canal cuando funciona en Clase D, con alimentación de 5 V y una carga de 2 Ω, considerando las condiciones de medición especificadas por el fabricante.

La potencia disponible cambia dependiendo de la impedancia de la bocina, voltaje de alimentación, modo de operación y nivel de distorsión.

• 2 Ω / 5 V: hasta 5 W por canal a 10% THD+N en Clase D.
• 4 Ω / 5 V: aproximadamente 3 W por canal a 10% THD+N.
• 8 Ω / 5 V: aproximadamente 1.8 W por canal a 10% THD+N.

Por esta razón, la especificación 5 W + 5 W representa la potencia máxima del módulo bajo condiciones específicas y no la potencia obtenida con cualquier bocina.

CONTROL DE VOLUMEN INDEPENDIENTE

El módulo incorpora dos potenciómetros que permiten ajustar independientemente los canales de audio izquierdo y derecho.

Esto permite controlar el nivel de señal de cada canal y realizar ajustes de volumen y balance estéreo directamente desde el módulo.

AMPLIFICADOR CLASE D / CLASE AB

El circuito integrado PAM8406 permite trabajar utilizando dos modos diferentes de amplificación:

• Clase D: proporciona una alta eficiencia energética, menor generación de calor y permite obtener la máxima potencia disponible del amplificador.
• Clase AB: utiliza amplificación lineal y puede ser útil en aplicaciones donde las características de interferencia electromagnética del sistema sean importantes.

En modo Clase D, el PAM8406 puede alcanzar una eficiencia de hasta aproximadamente 90%, característica especialmente útil en equipos alimentados mediante baterías.

SALIDA ESTÉREO

El XS-396 proporciona dos canales independientes de amplificación:

• Canal izquierdo (L).
• Canal derecho (R).

Cada canal utiliza una salida diferencial tipo BTL, por lo que cada bocina debe conectarse entre las dos terminales de salida correspondientes a su canal.

No conecte ninguna terminal de salida de las bocinas directamente a GND, ya que las salidas del amplificador son diferenciales.

ALIMENTACIÓN

El módulo está diseñado principalmente para trabajar con una fuente de 5 VDC. El circuito PAM8406 admite un rango de alimentación de aproximadamente 2.5 V a 5.5 V.

Para obtener la máxima potencia es importante utilizar una fuente de alimentación de 5 V capaz de proporcionar suficiente corriente para ambos canales.

No se recomienda superar los 5.5 V, ya que se encuentra fuera del rango normal de operación especificado para el circuito integrado.

PROTECCIONES

• Protección contra cortocircuito.
• Recuperación automática después de un cortocircuito.
• Protección contra sobretemperatura.
• Función de apagado integrada en el PAM8406.
• Diseño para reducir ruidos durante encendido y apagado.

APLICACIONES

• Bocinas estéreo.
• Bocinas portátiles.
• Amplificadores de audio compactos.
• Reproductores de audio.
• Radios AM/FM.
• Sistemas multimedia.
• Proyectos de audio DIY.
• Proyectos con Arduino.
• Proyectos con ESP32.
• Reproductores MP3.
• Módulos Bluetooth de audio.
• Sistemas alimentados por batería.
• Prototipos electrónicos.
• Reparación y modificación de equipos de audio.

IMPORTANTE

• La potencia máxima de 5 W + 5 W se obtiene bajo condiciones específicas de alimentación y carga.
• Para alcanzar 5 W por canal se requiere una alimentación de 5 V y una carga de 2 Ω en modo Clase D.
• Con bocinas de 4 Ω la potencia disponible es aproximadamente 3 W por canal.
• No exceda el voltaje máximo de alimentación del PAM8406.
• Utilice una fuente capaz de suministrar la corriente necesaria para la potencia requerida.
• Las salidas hacia las bocinas son diferenciales BTL.
• No conecte las salidas de las bocinas a GND.
• Verifique la polaridad de alimentación antes de energizar el módulo.

INCLUYE

• 1 - Módulo Amplificador de Audio Estéreo XS-396.
• Circuito integrado PAM8406.
• 2 controles de ajuste independientes.
