9007-05-00 Relevador Reed Relay 5VDC 500mA SPST-NO 10W SIP-4

9007-05-00 Relevador Reed Relay 5VDC 500mA SPST-NO 10W SIP Coto Technology

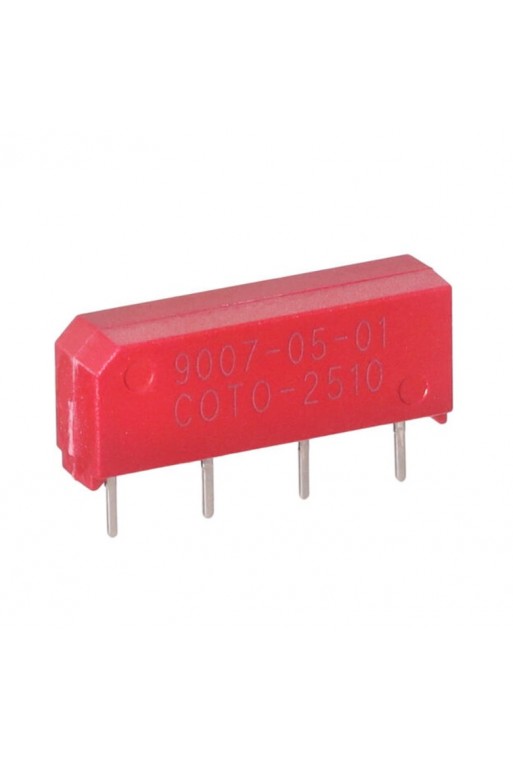

El 9007-05-00 es un relevador electromagnético tipo Reed Relay fabricado por Coto Technology, perteneciente a la serie Spartan 9007.

Cuenta con una bobina de 5 VDC y contactos normalmente abiertos SPST-NO / 1 Form A, capaces de conmutar corrientes de hasta 500 mA, con una potencia máxima de conmutación de 10 W.

Su diseño utiliza contactos Reed sellados herméticamente, accionados mediante un campo magnético generado por la bobina interna. Esta tecnología permite realizar operaciones de conmutación de forma rápida, con un tamaño compacto y una elevada confiabilidad.

El relevador utiliza un encapsulado SIP (Single In-Line Package) para montaje Through-Hole sobre tarjetas de circuito impreso.

Es adecuado para equipos de medición, instrumentación electrónica, sistemas de control, conmutación de señales, equipos de prueba y aplicaciones donde se requiere un relevador compacto de bajo consumo.

CARACTERÍSTICAS

• Relevador electromagnético tipo Reed Relay.
• Modelo: 9007-05-00.
• Fabricante: Coto Technology.
• Serie: Spartan 9007.
• Voltaje nominal de bobina: 5 VDC.
• Configuración de contactos: SPST-NO.
• Configuración equivalente: 1 Form A.
• Contacto normalmente abierto.
• Corriente máxima de conmutación: 500 mA.
• Potencia máxima de conmutación: 10 W.
• Voltaje máximo de conmutación: 200 V.
• Resistencia de bobina: 500 ohms.
• Contactos Reed sellados herméticamente.
• Accionamiento mediante campo magnético.
• Conmutación rápida.
• Diseño compacto.
• Encapsulado SIP.
• Montaje Through-Hole.
• Sin diodo interno de supresión de bobina.

ESPECIFICACIONES

• Referencia: 9007-05-00.
• Fabricante: Coto Technology.
• Familia: Spartan.
• Serie: 9007.
• Tipo: Reed Relay.
• Voltaje nominal de bobina: 5 VDC.
• Resistencia de bobina: 500 ohms.
• Corriente nominal aproximada de bobina: 10 mA.
• Potencia nominal aproximada de bobina: 50 mW.
• Configuración: SPST-NO / 1 Form A.
• Estado normal del contacto: Abierto.
• Corriente máxima de conmutación: 0.5 A.
• Potencia máxima de conmutación: 10 W.
• Voltaje máximo de conmutación: 200 V.
• Diodo de protección integrado: No.
• Temperatura de operación: -20 °C a +85 °C.
• Encapsulado: SIP.
• Montaje: PCB / Through-Hole.

¿QUÉ ES UN REED RELAY?

Un Reed Relay es un relevador que utiliza contactos eléctricos contenidos dentro de una pequeña cápsula herméticamente sellada.

Estos contactos se accionan mediante un campo magnético generado por una bobina electromagnética.

Cuando la bobina recibe alimentación, el campo magnético provoca el movimiento de los contactos internos, permitiendo abrir o cerrar un circuito eléctrico.

Esta tecnología ofrece diferentes ventajas frente a los relevadores electromecánicos convencionales, especialmente en aplicaciones de conmutación de señales.

FUNCIONAMIENTO SPST-NO

El relevador 9007-05-00 utiliza una configuración SPST-NO (Single Pole Single Throw - Normally Open), también denominada 1 Form A.

Su funcionamiento es el siguiente:

• Bobina desenergizada: El contacto permanece abierto y no existe continuidad entre sus terminales.
• Bobina energizada: El campo magnético cierra el contacto y permite el paso de corriente.
• Al retirar la alimentación: El contacto regresa automáticamente a su posición abierta.

El relevador no dispone de enclavamiento, por lo que requiere mantener energizada la bobina para conservar el contacto cerrado.

BOBINA DE 5 VDC

El 9007-05-00 incorpora una bobina diseñada para funcionar con un voltaje nominal de 5 VDC.

Su resistencia nominal es de 500 ohms, lo que representa una corriente aproximada de 10 mA y un consumo de aproximadamente 50 mW cuando se alimenta con 5 VDC.

Este consumo relativamente bajo permite utilizarlo en circuitos electrónicos de control donde se requiere reducir la demanda de energía.

La bobina debe accionarse mediante una etapa de control adecuada a las características eléctricas del circuito.

CONTACTOS SELLADOS HERMÉTICAMENTE

Una de las principales características de los relevadores Reed es que sus contactos se encuentran dentro de una cápsula herméticamente sellada.

Esto ayuda a proteger las superficies de contacto contra contaminantes externos, humedad ambiental y partículas que podrían afectar el funcionamiento de contactos expuestos.

Gracias a esta construcción, los Reed Relay son utilizados frecuentemente en aplicaciones de instrumentación, medición y conmutación de señales.

CONMUTACIÓN DE HASTA 500 mA

Los contactos del 9007-05-00 permiten conmutar corrientes de hasta 500 mA, respetando también el límite de potencia de conmutación de 10 W.

Estos límites deben considerarse conjuntamente al seleccionar el relevador para una aplicación.

Por ejemplo, aunque el contacto tenga una capacidad máxima de 500 mA, no significa que pueda conmutar esa corriente a cualquier voltaje.

La potencia de conmutación depende del producto entre el voltaje y la corriente aplicados a los contactos.

VOLTAJE MÁXIMO DE CONMUTACIÓN

El relevador presenta un voltaje máximo de conmutación especificado de 200 V.

Este valor corresponde al límite de voltaje de los contactos y no debe confundirse con el voltaje de alimentación de la bobina, que es de 5 VDC.

Para seleccionar correctamente el relevador deben respetarse simultáneamente los límites de voltaje, corriente y potencia de conmutación.

CONMUTACIÓN RÁPIDA

Los relevadores Reed utilizan contactos pequeños y de baja masa mecánica, lo que permite realizar operaciones de conmutación rápidas en comparación con muchos relevadores electromecánicos convencionales.

Esta característica resulta especialmente útil en equipos de prueba, instrumentos de medición y sistemas electrónicos donde se requiere controlar señales mediante contactos físicos.

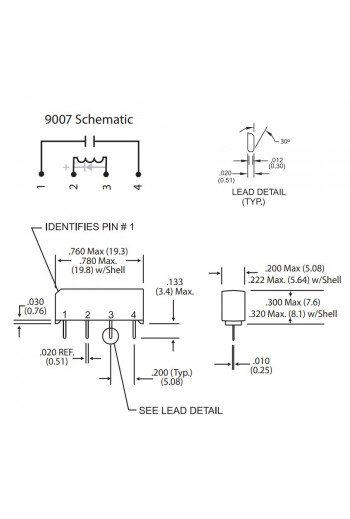

ENCAPSULADO SIP

El Coto Technology 9007-05-00 utiliza un encapsulado SIP (Single In-Line Package).

Este formato dispone sus terminales en una sola línea, permitiendo instalar el relevador directamente sobre una tarjeta de circuito impreso.

Su diseño compacto permite aprovechar el espacio disponible dentro de equipos electrónicos e instrumentos de medición.

Antes de utilizarlo como reemplazo, es importante verificar la distribución de terminales y las dimensiones del componente original.

APLICACIONES

• Instrumentación electrónica.
• Equipos de medición.
• Equipos de prueba automáticos.
• Conmutación de señales.
• Tarjetas electrónicas de control.
• Sistemas de adquisición de datos.
• Multiplexores de señales.
• Equipos de laboratorio.
• Automatización electrónica.
• Sistemas de monitoreo.
• Equipos de telecomunicaciones.
• Circuitos de interfaz.
• Proyectos electrónicos.
• Reparación de equipos electrónicos.
• Reemplazo de relevadores Reed compatibles.

VENTAJAS

• Contactos herméticamente sellados.
• Conmutación rápida.
• Consumo reducido de bobina.
• Tamaño compacto.
• Aislamiento eléctrico entre bobina y contactos.
• Funcionamiento mediante contacto físico.
• Adecuado para conmutación de señales.
• Montaje directo en PCB.

IMPORTANTE

• Modelo: 9007-05-00.
• Fabricante: Coto Technology.
• Tipo: Reed Relay.
• Voltaje nominal de bobina: 5 VDC.
• Configuración: SPST-NO / 1 Form A.
• Corriente máxima de conmutación: 500 mA.
• Potencia máxima de conmutación: 10 W.
• Voltaje máximo de conmutación: 200 V.
• Resistencia de bobina: 500 ohms.
• No incorpora diodo interno de supresión de bobina.
• Se recomienda utilizar protección externa contra transitorios inductivos cuando corresponda.
• No es un relevador de potencia para controlar directamente motores o cargas de alta corriente.
• Respete simultáneamente los límites de corriente, voltaje y potencia de los contactos.
• Para utilizarlo como reemplazo, verifique el voltaje de bobina, configuración de contactos, dimensiones y distribución de terminales.

INCLUYE

• 1 - Relevador Reed Coto Technology 9007-05-00.
• Bobina de 5 VDC.
• Configuración SPST-NO.
• Encapsulado SIP.
