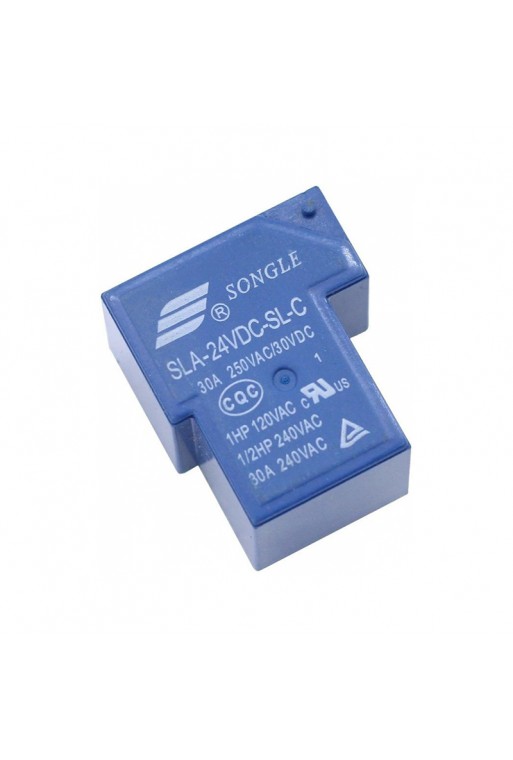

SLA-24VDC-SL-C Relevador 30A, 6 Pines, SP-DT, 1P-2T, Bobina de 24V

Relevador de Potencia SLA-VDC-SL-C 30A SPDT 6 Pines Songle

La familia SLA-VDC-SL-C de Songle está compuesta por relevadores electromecánicos de potencia con contactos SPDT / 1 Form C, capacidad de conmutación de hasta 30 A y 6 terminales para montaje directo en tarjeta de circuito impreso.

Estos relevadores se encuentran disponibles con bobinas de 5 VDC, 12 VDC y 24 VDC (VER OTROS VOLTAJES DE LA FAMILIA SLA), permitiendo seleccionar la versión adecuada de acuerdo con el voltaje utilizado por el circuito de control.

Su configuración SPDT proporciona contactos normalmente abierto (NO), normalmente cerrado (NC) y común (COM), permitiendo controlar diferentes tipos de cargas eléctricas y electrónicas.

Son adecuados para tarjetas electrónicas de control, automatización, equipos de aire acondicionado, control de motores, iluminación, fuentes de alimentación, electrodomésticos y diferentes aplicaciones donde se requiere controlar una carga mediante una señal eléctrica independiente.

CARACTERÍSTICAS

• Relevador electromecánico de potencia.
• Familia: SLA-VDC-SL-C.
• Marca: Songle.
• Disponible con bobinas de 5 VDC, 12 VDC y 24 VDC.
• Corriente máxima de conmutación: 30 A.
• Configuración de contactos: SPDT.
• Configuración equivalente: 1P2T / 1 Form C.
• Contacto normalmente abierto NO.
• Contacto normalmente cerrado NC.
• Contacto común COM.
• Bobina de corriente directa DC.
• Funcionamiento sin enclavamiento / Non-Latching.
• 6 terminales.
• Montaje Through-Hole.
• Diseñado para instalación en PCB.
• Encapsulado plástico cerrado.
• Adecuado para conmutación de cargas de potencia.

VERSIONES DISPONIBLES

• SLA-05VDC-SL-C: Bobina de 5 VDC.
• SLA-12VDC-SL-C: Bobina de 12 VDC.
• SLA-24VDC-SL-C: Bobina de 24 VDC.

Las diferentes versiones mantienen la misma familia y función general, pero utilizan diferentes voltajes nominales de bobina.

Antes de realizar una compra o sustitución, verifique el voltaje indicado en la matrícula del relevador original.

ESPECIFICACIONES

• Familia: SLA-VDC-SL-C.
• Marca: Songle.
• Tipo: Relevador electromecánico de potencia.
• Voltajes de bobina disponibles: 5 VDC, 12 VDC y 24 VDC. VER OTROS VOLTAJES DE LA FAMILIA SLA
• Configuración: SPDT / 1 Form C.
• Número de polos: 1.
• Número de tiros: 2.
• Contactos: COM, NO y NC.
• Corriente máxima de conmutación: 30 A.
• Voltaje máximo de conmutación AC: 250 VAC.
• Voltaje máximo de conmutación DC: 30 VDC.
• Número de terminales: 6.
• Tipo de bobina: DC.
• Funcionamiento: Sin enclavamiento / Non-Latching.
• Montaje: PCB / Through-Hole.
• Dimensiones aproximadas: 32 x 27.6 x 20.4 mm.

BOBINA DE CORRIENTE DIRECTA DC

Los relevadores de la familia SLA-VDC-SL-C utilizan una bobina de corriente directa DC.

Al aplicar el voltaje nominal correspondiente a la bobina, el campo magnético generado acciona mecánicamente los contactos internos del relevador.

Al retirar la alimentación de la bobina, los contactos regresan automáticamente a su posición de reposo.

Es indispensable utilizar la versión correspondiente al voltaje del circuito:

• Para circuitos de control de 5 VDC: SLA-05VDC-SL-C.
• Para circuitos de control de 12 VDC: SLA-12VDC-SL-C.
• Para circuitos de control de 24 VDC: SLA-24VDC-SL-C.

El voltaje de la bobina no debe confundirse con el voltaje que pueden conmutar los contactos.

CONTACTOS SPDT / 1P2T / 1 FORM C

Los relevadores SLA-VDC-SL-C utilizan una configuración de contactos SPDT (Single Pole Double Throw), también conocida como 1P2T o 1 Form C.

Esta configuración proporciona:

• COM: Contacto común.
• NC: Contacto normalmente cerrado.
• NO: Contacto normalmente abierto.

Cuando la bobina se encuentra desenergizada, el contacto COM permanece conectado con NC.

Cuando se aplica el voltaje correspondiente a la bobina, el relevador cambia de estado y COM se conecta con NO.

Al retirar la alimentación de la bobina, el mecanismo interno regresa automáticamente a su posición original.

CAPACIDAD DE CONMUTACIÓN HASTA 30 A

La familia SLA pertenece a la categoría de relevadores de potencia y presenta una corriente máxima de conmutación de hasta 30 A.

La corriente que puede manejarse de forma segura depende del voltaje, tipo de carga, temperatura, frecuencia de conmutación y condiciones de instalación.

Las cargas inductivas como motores, transformadores, solenoides, compresores y bobinas pueden generar corrientes de arranque y transitorios considerablemente superiores a su corriente nominal.

Por esta razón, el valor máximo de 30 A no debe interpretarse como una capacidad de 30 A para cualquier tipo de carga o condición de operación.

AISLAMIENTO ENTRE CONTROL Y CARGA

Al tratarse de un relevador electromecánico, la bobina de control y los contactos de conmutación se encuentran eléctricamente aislados.

Esto permite utilizar un circuito de control de bajo voltaje para accionar una carga conectada a un circuito eléctrico independiente, siempre respetando las especificaciones y límites del relevador.

6 TERMINALES

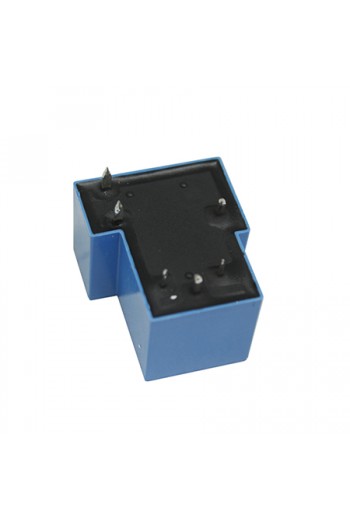

Los relevadores de esta familia cuentan con 6 terminales para montaje en PCB.

Los terminales corresponden a las conexiones de la bobina y al sistema de contactos del relevador.

Antes de diseñar una tarjeta o utilizar el relevador como reemplazo, se recomienda verificar físicamente el diagrama de terminales, dimensiones y footprint del componente original.

MONTAJE EN PCB

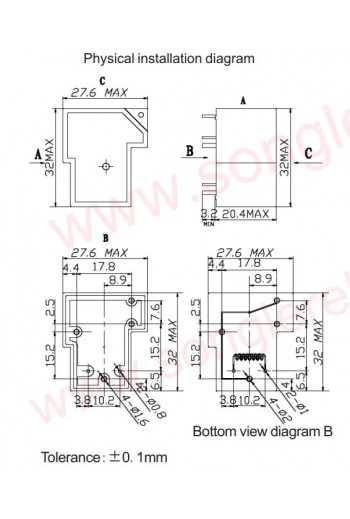

El SLA-VDC-SL-C está diseñado para montaje Through-Hole sobre tarjeta de circuito impreso PCB.

Sus terminales atraviesan la tarjeta y se sueldan directamente a las pistas correspondientes.

Cuando se utilizan corrientes elevadas, las pistas del PCB, espesor del cobre, terminales, conectores y puntos de soldadura deben dimensionarse correctamente para soportar la corriente de la carga.

APLICACIONES

• Tarjetas electrónicas de control.
• Equipos de aire acondicionado.
• Sistemas HVAC.
• Automatización.
• Control de motores.
• Control de bombas.
• Electroválvulas.
• Solenoides.
• Sistemas de iluminación.
• Fuentes de alimentación.
• Equipos industriales.
• Electrodomésticos.
• Tableros de control.
• Sistemas de control.
• Proyectos electrónicos.
• Reparación de tarjetas electrónicas.
• Reemplazo de relevadores SLA compatibles.

SELECCIÓN DEL VOLTAJE CORRECTO

Antes de realizar una sustitución, revise la matrícula impresa sobre el relevador para identificar el voltaje nominal de la bobina.

• 05VDC indica una bobina de 5 VDC.
• 12VDC indica una bobina de 12 VDC.
• 24VDC indica una bobina de 24 VDC.

Por ejemplo, un SLA-12VDC-SL-C requiere una bobina de 12 VDC y no debe sustituirse directamente por un SLA-05VDC-SL-C o SLA-24VDC-SL-C sin verificar previamente el circuito.

OTROS VOLTAJES DISPONIBLES

Tenemos diferentes versiones de la familia SLA-VDC-SL-C.

Consulta las opciones disponibles de 5 VDC, 12 VDC y 24 VDC:

VER OTROS VOLTAJES DE LA FAMILIA SLA

Las versiones disponibles pueden variar de acuerdo con las existencias.

IMPORTANTE

• Familia: SLA-VDC-SL-C.
• Disponible con bobinas de 5 VDC, 12 VDC y 24 VDC.
• Seleccione el voltaje de bobina correspondiente a su circuito.
• No confunda el voltaje de la bobina con el voltaje que pueden manejar los contactos.
• Configuración: SPDT / 1P2T / 1 Form C.
• Dispone de contactos COM, NO y NC.
• Corriente máxima de conmutación indicada: 30 A.
• La capacidad real de conmutación depende del voltaje y del tipo de carga.
• Las cargas inductivas pueden generar corrientes de arranque y transitorios elevados.
• Para utilizarlo como reemplazo, verifique el voltaje de bobina, configuración, dimensiones y distribución de terminales.
• No sustituya directamente una versión de 5 V, 12 V o 24 V por otra sin verificar el circuito de control.
• Desconecte la alimentación antes de instalar o sustituir el relevador.

INCLUYE

• 1 - Relevador de potencia de la familia SLA-VDC-SL-C.
