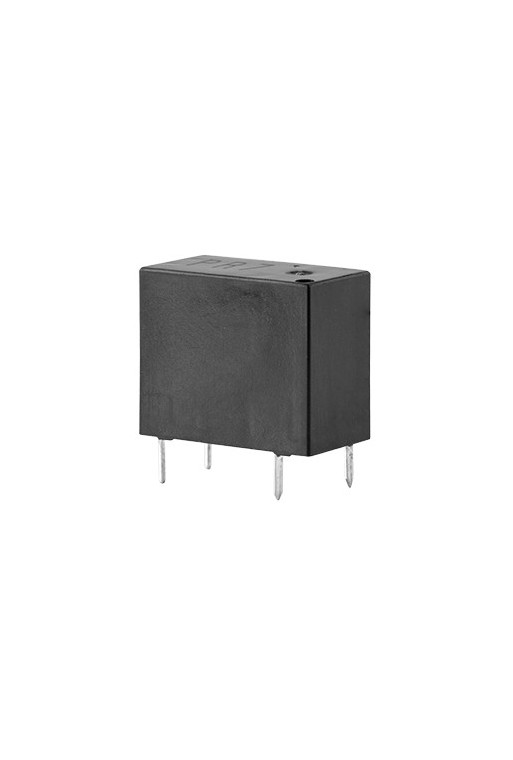

PR7-12V-200-1A Relevador 10A, 4 Pines, SP-ST, 1P-1T, Bobina de 12V

PR7-12V-200-1A Relevador de Potencia 12VDC 10A SPST-NO 250VAC, 200mW

El PR7-12V-200-1A es un relevador electromecánico de potencia de la serie PR7 de Same Sky, anteriormente CUI Devices, diseñado para controlar cargas de corriente alterna y corriente directa mediante una bobina de bajo consumo.

Cuenta con una bobina de 12 VDC y un contacto SPST-NO (1 Form A) con capacidad nominal de hasta 10 A a 250 VAC o 30 VDC.

Su bobina tiene una potencia nominal de solamente 200 mW, con una resistencia aproximada de 720 ? y un consumo de corriente de aproximadamente 16.7 mA.

El relevador está diseñado para montaje Through-Hole directamente sobre PCB y utiliza contactos fabricados en aleación de plata para aplicaciones de conmutación de potencia.

CARACTERÍSTICAS

• Relevador electromecánico de potencia.
• Serie PR7.
• Bobina de 12 VDC.
• Potencia nominal de bobina de 200 mW.
• Contacto SPST-NO.
• Configuración 1 Form A.
• Contacto normalmente abierto (NO).
• Capacidad nominal de contactos de 10 A.
• Conmutación de cargas AC y DC.
• Tipo no enclavable / Non-Latching.
• Contactos de aleación de plata.
• Montaje Through-Hole.
• Terminales tipo PC Pin para montaje en PCB.
• Formato compacto.

ESPECIFICACIONES

• Modelo: PR7-12V-200-1A.
• Fabricante: Same Sky, anteriormente CUI Devices.
• Serie: PR7.
• Tipo: Relevador electromecánico de potencia.
• Tipo de bobina: Non-Latching / No enclavable.
• Voltaje nominal de bobina: 12 VDC.
• Potencia nominal de bobina: 200 mW.
• Resistencia de bobina: 720 ?.
• Corriente de bobina: aproximadamente 16.7 mA.
• Voltaje de operación: 9 VDC.
• Voltaje de liberación: 1.2 VDC.
• Configuración de contacto: SPST-NO / 1 Form A.
• Corriente nominal de contactos: 10 A.
• Capacidad de contactos: 10 A a 250 VAC / 30 VDC.
• Voltaje máximo de conmutación AC: 277 VAC.
• Voltaje máximo de conmutación DC: 30 VDC.
• Potencia máxima de conmutación: 2770 VA / 300 W.
• Resistencia de contacto: 100 m? máx.
• Material de contactos: Aleación de plata.
• Tiempo de operación: aproximadamente 10 ms.
• Tiempo de liberación: aproximadamente 5 ms.
• Temperatura de operación: -40 °C a +85 °C.
• Montaje: Through-Hole / PCB.
• Terminales: PC Pin.
• Dimensiones aproximadas: 18.2 x 10.2 x 15.5 mm.

CONFIGURACIÓN SPST-NO / 1 FORM A

El PR7-12V-200-1A utiliza una configuración de contacto SPST-NO (Single Pole Single Throw - Normally Open), también denominada 1 Form A.

Esto significa que el relevador dispone de un único circuito de conmutación que permanece normalmente abierto mientras la bobina se encuentra desenergizada.

Al aplicar aproximadamente 12 VDC a la bobina, el relevador se activa y el contacto se cierra, permitiendo el paso de corriente hacia la carga.

Al retirar la alimentación de la bobina, el contacto vuelve automáticamente a su posición normalmente abierta.

BOBINA DE BAJO CONSUMO

Una característica importante de este relevador es su bobina de solamente 200 mW.

Para la versión de 12 VDC, la bobina presenta una resistencia aproximada de 720 ? y consume alrededor de 16.7 mA durante su activación.

Este bajo consumo facilita su utilización en circuitos electrónicos de control donde se requiere manejar cargas considerablemente mayores que la potencia utilizada para activar el relevador.

CONTACTOS DE 10 A

Los contactos del PR7-12V-200-1A están especificados para manejar una corriente nominal de hasta 10 A bajo las condiciones establecidas por el fabricante.

• 250 VAC: hasta 10 A.
• 30 VDC: hasta 10 A.
• Voltaje máximo de conmutación AC: 277 VAC.
• Voltaje máximo de conmutación DC: 30 VDC.

La capacidad real de conmutación depende del tipo de carga utilizada. Motores, transformadores, solenoides y otras cargas inductivas pueden producir corrientes de arranque y transitorios considerablemente superiores a su corriente nominal.

CONTROL CON MICROCONTROLADORES

El relevador puede integrarse en circuitos controlados mediante Arduino, ESP32, PIC, STM32 y otros microcontroladores utilizando una etapa de manejo adecuada.

Aunque la bobina presenta un consumo relativamente bajo, no debe asumirse que puede conectarse directamente a cualquier salida de un microcontrolador.

Se recomienda utilizar un transistor o MOSFET como etapa de control y colocar un diodo Flyback en paralelo con la bobina para proteger el circuito contra el pico de voltaje inductivo generado al desactivar el relevador.

APLICACIONES

• Control de cargas eléctricas.
• Automatización.
• Electrodomésticos.
• Sistemas de iluminación.
• Fuentes de alimentación.
• Equipos electrónicos.
• Control de motores.
• Sistemas de alarma.
• Interfaces de potencia.
• Proyectos con microcontroladores.
• Arduino, ESP32, PIC y STM32.
• Tarjetas electrónicas de control.
• Reparación de equipos electrónicos.

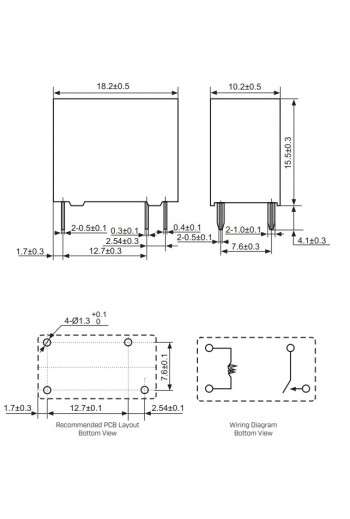

DIMENSIONES

• Largo: aproximadamente 18.2 mm.
• Ancho: aproximadamente 10.2 mm.
• Alto: aproximadamente 15.5 mm.

Su formato compacto permite integrarlo directamente en tarjetas electrónicas donde se requiere controlar cargas de potencia ocupando poco espacio.

IMPORTANTE

• La bobina del relevador es de 12 VDC.
• La indicación 200 en la referencia corresponde a una potencia nominal de bobina de 200 mW.
• La configuración es SPST-NO / 1 Form A; este modelo no cuenta con contacto normalmente cerrado.
• La capacidad nominal de los contactos es de 10 A a 250 VAC o 30 VDC.
• El voltaje máximo de conmutación AC especificado es de 277 VAC.
• La corriente máxima depende del tipo de carga y de las condiciones de operación.
• Para cargas inductivas deben considerarse las corrientes de arranque y los transitorios eléctricos.
• Para control electrónico se recomienda utilizar un transistor o MOSFET y un diodo de protección Flyback.
• Verifique la distribución y separación de terminales antes de utilizarlo como reemplazo de otro relevador.

INCLUYE

• 1 - Relevador de potencia PR7-12V-200-1A.
• Bobina de 12 VDC / 200 mW.
• Contacto SPST-NO / 1 Form A de 10 A.
