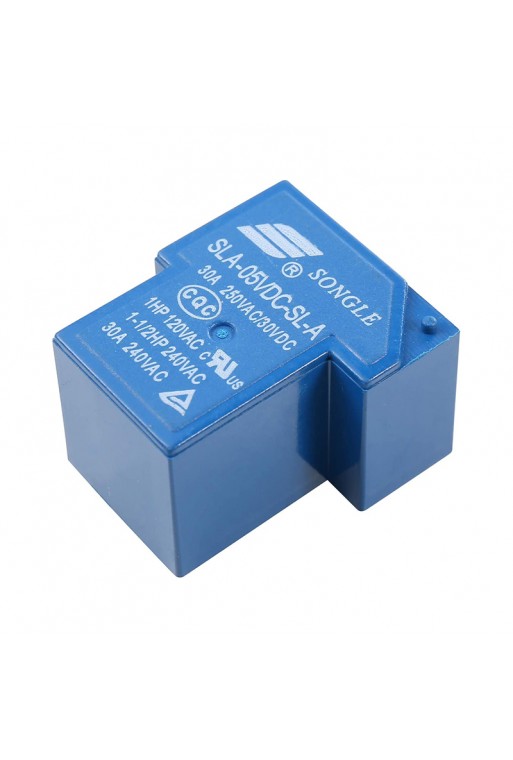

SLA-05VDC-SL-C Relevador de Potencia 5VDC 30A SPDT, 250VAC, 6 Pines

SLA-05VDC-SL-C Relevador de Potencia 5VDC 30A SPDT, 250VAC, 6 Pines Songle

El SLA-05VDC-SL-C es un relevador electromecánico de potencia fabricado por Songle, diseñado para controlar cargas de alta corriente mediante una señal de control de bajo voltaje.

Cuenta con una bobina de 5 VDC y una configuración de contactos SPDT (1 Form C), proporcionando terminales Normalmente Abierto (NO), Normalmente Cerrado (NC) y Común (COM). Esta configuración permite seleccionar si la carga permanece conectada o desconectada mientras la bobina del relevador se encuentra desenergizada.

El contacto normalmente abierto puede manejar cargas de hasta 30 A bajo las condiciones especificadas por el fabricante, permitiendo utilizar el relevador en aplicaciones de potencia como motores, calentadores, sistemas de refrigeración, aire acondicionado, electrodomésticos y sistemas de control.

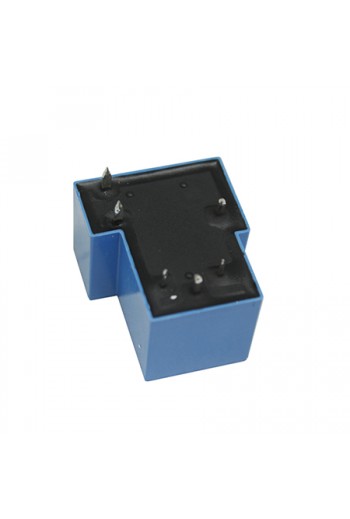

El SLA-05VDC-SL-C está diseñado para montaje directo sobre tarjeta de circuito impreso (PCB) y cuenta con 6 terminales.

CARACTERÍSTICAS

• Relevador electromecánico de potencia.
• Fabricante: Songle.
• Bobina de 5 VDC.
• Configuración SPDT / 1 Form C.
• Contacto Normalmente Abierto (NO).
• Contacto Normalmente Cerrado (NC).
• Contacto Común (COM).
• Capacidad de hasta 30 A en el contacto normalmente abierto.
• Voltaje de conmutación de hasta 250 VAC.
• Bobina no polarizada.
• Construcción sellada.
• Montaje directo sobre PCB.
• 6 terminales.
• Adecuado para aplicaciones de alta potencia.

ESPECIFICACIONES

• Modelo: SLA-05VDC-SL-C.
• Marca: Songle.
• Tipo: Relevador electromecánico de potencia.
• Voltaje nominal de bobina: 5 VDC.
• Configuración de contactos: SPDT / 1 Form C.
• Contacto NO: Normalmente Abierto.
• Contacto NC: Normalmente Cerrado.
• Contacto COM: Común.
• Capacidad máxima contacto NO: 30 A a 250 VAC / 30 VDC.
• Capacidad máxima contacto NC: 20 A a 250 VAC / 30 VDC.
• Potencia nominal de la bobina: aproximadamente 0.9 W.
• Resistencia de bobina: aproximadamente 27 ?.
• Tiempo de operación: aproximadamente 10 ms.
• Tiempo de liberación: aproximadamente 10 ms.
• Resistencia de contacto: hasta 100 m?.

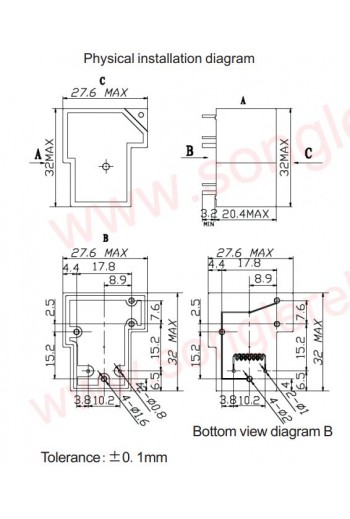

• Número de terminales: 6.
• Tipo de montaje: Through-Hole / PCB.

CONFIGURACIÓN SPDT / 1 FORM C

El SLA-05VDC-SL-C utiliza una configuración de contacto conmutado conocida como SPDT (Single Pole Double Throw) o 1 Form C.

Esta configuración dispone de tres conexiones principales:

• COM: terminal común.
• NO: contacto normalmente abierto.
• NC: contacto normalmente cerrado.

Cuando la bobina se encuentra desenergizada, COM permanece conectado a NC. Al aplicar 5 VDC a la bobina, el relevador conmuta y COM pasa a conectarse con NO.

Esto permite utilizar el mismo relevador tanto para activar como para desactivar una carga cuando recibe la señal de control.

BOBINA DE 5 VDC

La bobina del SLA-05VDC-SL-C está diseñada para funcionar con una tensión nominal de 5 VDC, lo que facilita su integración en circuitos electrónicos de control.

Cuando se utiliza con microcontroladores como Arduino, ESP32, PIC u otros sistemas digitales, normalmente se requiere una etapa de manejo mediante transistor o MOSFET, ya que la bobina consume una corriente considerablemente mayor a la que puede proporcionar directamente una salida digital.

También se recomienda utilizar un diodo de protección Flyback conectado en paralelo con la bobina para proteger el circuito de control contra el pico de voltaje generado al desenergizar el relevador.

CAPACIDAD DE LOS CONTACTOS

El SLA-05VDC-SL-C está diseñado para aplicaciones de potencia. Sin embargo, la capacidad máxima depende del contacto utilizado.

• Contacto NO: hasta 30 A a 250 VAC o 30 VDC.
• Contacto NC: hasta 20 A a 250 VAC o 30 VDC.

La corriente real que puede manejarse de forma segura depende también del tipo de carga, temperatura, frecuencia de conmutación, diseño de la tarjeta, calibre de conductores y características eléctricas de la aplicación.

Las cargas inductivas, como motores, transformadores y solenoides, pueden producir corrientes de arranque y transitorios considerablemente mayores que su corriente nominal.

APLICACIONES

• Control de cargas de alta corriente.
• Motores eléctricos.
• Calentadores eléctricos.
• Sistemas de ventilación.
• Aire acondicionado.
• Sistemas de refrigeración.
• Electrodomésticos.
• Automatización.
• Tableros de control.
• Fuentes de alimentación.
• Sistemas electrónicos de potencia.
• Interfaces con microcontroladores.
• Proyectos con Arduino, ESP32 y PIC.
• Reparación de tarjetas electrónicas.

IMPORTANTE

• La bobina del relevador requiere una alimentación nominal de 5 VDC.
• La capacidad de 30 A corresponde al contacto normalmente abierto (NO) bajo las condiciones especificadas.
• El contacto normalmente cerrado (NC) tiene una capacidad menor que el contacto NO.
• No conecte directamente la bobina a una salida de microcontrolador sin verificar la corriente disponible.
• Para control mediante microcontroladores se recomienda utilizar un transistor o MOSFET y un diodo Flyback.
• La capacidad real de conmutación depende del tipo de carga y las condiciones de operación.
• Para cargas de alta corriente utilice pistas, cables, conectores y terminales dimensionados adecuadamente.
• Las cargas inductivas pueden presentar corrientes de arranque considerablemente superiores a su corriente nominal.
• Trabajar con tensión de red puede representar riesgo de descarga eléctrica; utilice las medidas de aislamiento y seguridad correspondientes.

INCLUYE

• 1 - Relevador de potencia SLA-05VDC-SL-C Songle.
• Bobina de 5 VDC.
• Contacto SPDT / 1 Form C.
• 6 terminales para montaje PCB.
