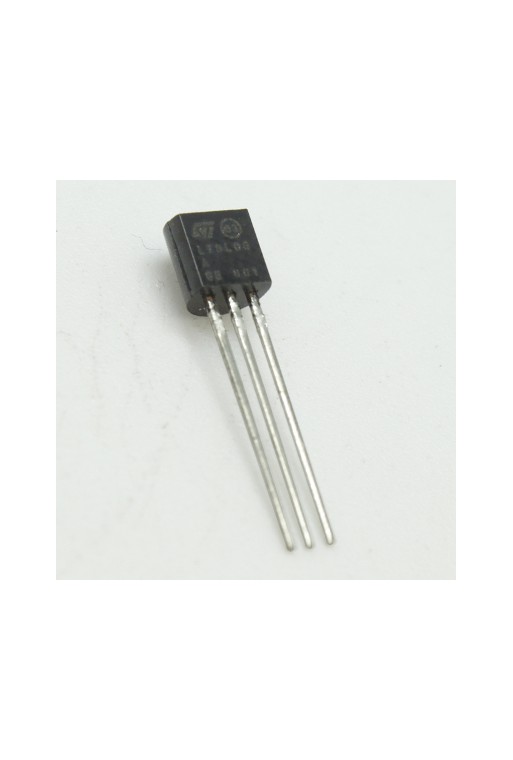

L78L06ACZ Regulador de Voltaje Positivo 6V 100mA TO-92

L78L06ACZ Regulador de Voltaje Positivo 6V 100mA TO-92 STMicroelectronics

El L78L06ACZ de STMicroelectronics es un circuito integrado regulador lineal de voltaje positivo, diseñado para proporcionar una salida fija de 6V DC con una corriente nominal de hasta 100mA.

Forma parte de la familia de reguladores L78L, utilizada en aplicaciones electrónicas que requieren una alimentación de voltaje estable para circuitos de bajo consumo.

Su encapsulado TO-92 de 3 terminales permite instalarlo directamente en tarjetas electrónicas mediante soldadura de orificio pasante (THT), ocupando poco espacio.

El L78L06ACZ incorpora mecanismos internos de protección contra sobrecorriente, cortocircuito y temperatura excesiva, lo que ayuda a proteger el circuito integrado frente a determinadas condiciones de funcionamiento anormales.

Es adecuado para alimentar circuitos de control, etapas electrónicas de bajo consumo, circuitos analógicos, sensores y otros dispositivos que requieran una fuente regulada de 6V DC.

CARACTERÍSTICAS

• Regulador lineal de voltaje positivo.
• Fabricante: STMicroelectronics.
• Modelo: L78L06ACZ.
• Voltaje de salida fijo de 6V DC.
• Corriente de salida nominal de hasta 100mA.
• Voltaje máximo de entrada de 30V DC.
• Encapsulado TO-92 de 3 terminales.
• Montaje de orificio pasante (THT).
• Protección interna contra sobrecorriente.
• Protección contra cortocircuito.
• Protección térmica integrada.
• Diseño compacto para tarjetas electrónicas.
• No requiere programación para establecer el voltaje de salida.
• Adecuado para aplicaciones de regulación de voltaje de baja corriente.

ESPECIFICACIONES TÉCNICAS

• Fabricante: STMicroelectronics.
• Número de parte: L78L06ACZ.
• Familia: L78L.
• Tipo de regulador: Lineal.
• Configuración: Voltaje positivo.
• Número de salidas: 1.
• Voltaje nominal de salida: 6V DC.
• Corriente nominal máxima de salida: 100mA.
• Voltaje máximo de entrada: 30V DC.
• Caída de voltaje típica (dropout): Aproximadamente 1.7V a 40mA.
• Corriente de reposo típica: 5.5mA.
• Rechazo de rizado (PSRR): 46dB a 120Hz, bajo condiciones de prueba especificadas.
• Temperatura de operación: 0°C a +125°C.
• Encapsulado: TO-92.
• Número de terminales: 3.
• Tipo de montaje: THT.
• Protecciones: Sobrecorriente, cortocircuito y temperatura excesiva.

¿CÓMO FUNCIONA?

El L78L06ACZ recibe un voltaje de corriente directa superior al voltaje de salida y lo regula para proporcionar una alimentación nominal de 6V DC.

Por ejemplo, puede utilizarse para obtener una salida regulada de 6V a partir de una fuente de 9V DC, siempre que se respeten las condiciones de operación y la capacidad de disipación térmica del componente.

A diferencia de un convertidor conmutado, este regulador utiliza un principio de regulación lineal. La diferencia entre el voltaje de entrada y el voltaje de salida se disipa principalmente en forma de calor.

Por esta razón, es importante considerar tanto la corriente de carga como la diferencia de voltaje para evitar un calentamiento excesivo.

VOLTAJE DE ENTRADA Y SALIDA

El circuito integrado proporciona una salida nominal fija de 6V DC.

Para mantener la regulación, el voltaje de entrada debe superar al voltaje de salida por un margen suficiente para compensar la caída interna del regulador.

La caída de voltaje típica es de aproximadamente 1.7V a una corriente de 40mA. Este valor puede cambiar dependiendo de la corriente y las condiciones de operación.

El voltaje máximo de entrada especificado es de 30V DC, pero utilizar voltajes de entrada elevados incrementa la potencia que debe disipar el componente.

No debe interpretarse el límite de 30V como una garantía de funcionamiento a 100mA sin restricciones térmicas.

CORRIENTE DE SALIDA DE 100mA

El L78L06ACZ está diseñado para aplicaciones de baja corriente, con una capacidad nominal de salida de hasta 100mA.

La corriente que puede entregar de forma continua depende de las condiciones de alimentación, la temperatura ambiente y la disipación de potencia.

Para aplicaciones que requieran corrientes superiores, debe seleccionarse un regulador con mayor capacidad de corriente.

ENCAPSULADO TO-92

El encapsulado TO-92 es una presentación compacta de tres terminales, comúnmente utilizada en transistores y circuitos integrados de baja potencia.

Su diseño permite instalar el regulador mediante soldadura convencional sobre tarjetas de circuito impreso.

Es importante identificar correctamente las terminales de entrada, tierra y salida antes de conectar el componente.

Nota: la disposición de terminales debe verificarse con el diagrama correspondiente al encapsulado TO-92 del fabricante. No debe asumirse que todos los reguladores de tres terminales tienen el mismo orden de conexiones.

PROTECCIONES INTEGRADAS

El L78L06ACZ incorpora funciones de protección destinadas a limitar determinadas condiciones anormales de operación.

• Protección contra sobrecorriente: ayuda a limitar la corriente cuando la carga supera las condiciones previstas.
• Protección contra cortocircuito: contribuye a proteger el regulador cuando ocurre un cortocircuito en la salida.
• Protección térmica: ayuda a evitar daños cuando la temperatura interna alcanza niveles excesivos.

Estas protecciones no sustituyen el diseño adecuado de la alimentación, la correcta disipación térmica ni los dispositivos externos de protección que pueda requerir la aplicación.

APLICACIONES

• Fuentes de alimentación reguladas de 6V.
• Circuitos electrónicos de bajo consumo.
• Tarjetas de control electrónico.
• Alimentación de sensores compatibles con 6V.
• Circuitos analógicos.
• Etapas de referencia y alimentación auxiliar.
• Equipos electrónicos de medición.
• Sistemas de automatización.
• Reparación y mantenimiento de tarjetas electrónicas.
• Proyectos de electrónica.
• Prototipos electrónicos.
• Equipos de instrumentación.
• Circuitos de señalización.
• Diseños electrónicos con alimentación de baja corriente.

VENTAJAS

• Salida fija de 6V DC.
• Regulación lineal de voltaje.
• Encapsulado compacto TO-92.
• Capacidad nominal de hasta 100mA.
• Protecciones internas integradas.
• Instalación mediante montaje THT.
• No requiere ajuste de voltaje de salida.
• Útil para aplicaciones electrónicas de bajo consumo.
• Fabricado por STMicroelectronics.

RECOMENDACIONES DE INSTALACIÓN

• Verificar la distribución de terminales antes de instalar el regulador.
• Utilizar una fuente de corriente directa con el voltaje y la polaridad adecuados.
• No superar el voltaje máximo de entrada especificado.
• Considerar la diferencia entre voltaje de entrada y salida para calcular la disipación térmica.
• Utilizar los capacitores externos recomendados en la hoja de datos cuando corresponda.
• Evitar cargas que excedan la capacidad nominal del regulador.
• No conectar el componente con la alimentación energizada.
• Verificar que los dispositivos conectados sean compatibles con una alimentación de 6V.

IMPORTANTE

• Modelo: L78L06ACZ.
• Fabricante: STMicroelectronics.
• Voltaje de salida: 6V DC fijo.
• Corriente nominal máxima: 100mA.
• Encapsulado: TO-92 de 3 terminales.
• Es un regulador lineal positivo, no un regulador ajustable.
• No es un convertidor elevador de voltaje.
• Requiere un voltaje de entrada suficientemente superior a 6V para mantener la regulación.
• La corriente de salida disponible depende de las condiciones térmicas.
• La distribución de terminales debe verificarse antes de instalarlo.
• Para sustituciones, comprobar compatibilidad eléctrica, térmica, mecánica y de terminales.

INCLUYE

• 1 regulador de voltaje L78L06ACZ de 6V 100mA, encapsulado TO-92, STMicroelectronics.
