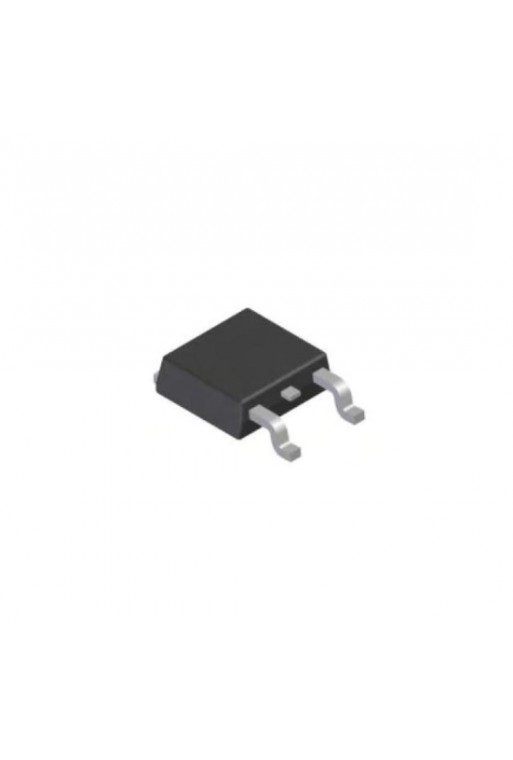

CL2K4-G Circuito Integrado Driver LED Corriente Constante 20mA 5-90V TO-252 SMD

CL2K4-G Circuito Integrado Driver LED Corriente Constante 20mA 5-90V TO-252 Microchip

El CL2K4-G es un circuito integrado regulador lineal de corriente constante fabricado por Microchip Technology, diseñado principalmente para controlar la corriente que circula a través de LEDs y circuitos electrónicos de baja potencia.

Incorpora una fuente de corriente constante de 20 mA con tolerancia de ±10 %, capaz de mantener la regulación dentro de un intervalo de voltaje de 5 V a 90 VDC entre sus terminales VA y VB.

Su diseño permite utilizarlo como fuente o sumidero de corriente constante de dos terminales, sin necesidad de componentes externos para establecer el valor nominal de corriente.

Dispone de compensación térmica para reducir las variaciones de corriente asociadas con los cambios de temperatura.

El CL2K4-G utiliza un encapsulado TO-252 (DPAK) para montaje superficial, adecuado para aplicaciones de iluminación LED, señalización electrónica e indicadores industriales.

CARACTERÍSTICAS

• Circuito integrado controlador LED de corriente constante.
• Modelo: CL2K4-G.
• Fabricante: Microchip Technology.
• Familia: CL2, originalmente desarrollada por Supertex.
• Regulación lineal de corriente.
• Corriente nominal de 20 mA.
• Tolerancia de corriente de ±10 %.
• Intervalo de operación de 5 V a 90 VDC entre terminales.
• Compensación térmica integrada.
• Coeficiente térmico típico de 0.01 %/°C.
• Funcionamiento como fuente o sumidero de corriente.
• No requiere resistencia externa para establecer la corriente nominal.
• Permite conexión en paralelo de múltiples dispositivos para aumentar la corriente.
• Encapsulado TO-252 / DPAK.
• Montaje superficial SMD / SMT.
• Versión libre de plomo y compatible con RoHS.

ESPECIFICACIONES

• Número de parte: CL2K4-G.
• Fabricante: Microchip Technology.
• Tipo: Regulador lineal de corriente constante.
• Aplicación principal: Controlador de LEDs.
• Corriente nominal: 20 mA.
• Corriente regulada mínima: 18 mA.
• Corriente regulada máxima: 22 mA.
• Tolerancia: ±10 %.
• Voltaje de operación VA-VB: 5 V a 90 VDC.
• Voltaje máximo absoluto VA-VB: 100 V.
• Coeficiente de temperatura típico: 0.01 %/°C.
• Resistencia dinámica típica: 300 k?.
• Temperatura de unión operativa: -40 °C a +125 °C.
• Temperatura de almacenamiento: -55 °C a +150 °C.
• Resistencia térmica unión-ambiente típica: 81 °C/W bajo condiciones especificadas de montaje.
• Disipación máxima de referencia: 2 W en encapsulado TO-252, bajo condiciones térmicas especificadas.
• Encapsulado: TO-252 / DPAK.
• Montaje: SMD / SMT.
• Versión ambiental: Libre de plomo / RoHS.

¿QUÉ ES UN CONTROLADOR LED DE CORRIENTE CONSTANTE?

Un controlador LED de corriente constante es un dispositivo electrónico diseñado para mantener una corriente aproximadamente estable a través de una carga, incluso cuando existen variaciones de voltaje dentro de sus condiciones de funcionamiento.

En aplicaciones con LEDs, controlar la corriente resulta importante porque la luminosidad y las condiciones de operación dependen directamente de la corriente que circula por el semiconductor.

El CL2K4-G proporciona una corriente nominal de 20 mA, adecuada para LEDs y circuitos compatibles con este nivel de corriente.

REGULACIÓN DE CORRIENTE DE 20 mA

El CL2K4-G está ajustado internamente para proporcionar una corriente nominal de 20 mA, con una tolerancia de ±10 %.

Esto corresponde a un intervalo especificado de aproximadamente 18 mA a 22 mA cuando el dispositivo trabaja dentro de las condiciones indicadas por el fabricante.

La corriente se establece mediante circuitos internos, por lo que no es necesario utilizar una resistencia externa para configurar el valor nominal.

INTERVALO DE VOLTAJE DE 5 V A 90 V

El controlador puede mantener su regulación cuando la diferencia de voltaje entre sus terminales VA y VB se encuentra entre 5 V y 90 VDC.

Este intervalo corresponde al voltaje aplicado directamente al regulador y no debe confundirse con el voltaje total de alimentación de una cadena de LEDs.

Para calcular la alimentación requerida debe considerarse la suma de las caídas de voltaje de los LEDs y el voltaje necesario para el funcionamiento del CL2K4-G.

También debe verificarse que la potencia disipada por el dispositivo permanezca dentro de sus límites térmicos.

FUNCIONAMIENTO COMO FUENTE O SUMIDERO DE CORRIENTE

El CL2K4-G puede utilizarse como una fuente de corriente constante o como un sumidero de corriente, dependiendo de su posición dentro del circuito.

Su funcionamiento utiliza principalmente dos terminales activas, identificadas como VA y VB.

Esta configuración permite implementar circuitos sencillos de alimentación para LEDs y otras cargas compatibles.

DISTRIBUCIÓN DE TERMINALES

En el encapsulado TO-252 del CL2K4-G, las conexiones funcionales son:

• Terminal 1 - VA: Entrada de corriente.
• Terminal 3 - NC: Sin conexión eléctrica funcional.
• Terminal 4 - VB: Salida de corriente, correspondiente a la pestaña metálica.

La disposición física debe verificarse con el dibujo del encapsulado y la hoja técnica oficial antes de realizar la instalación.

COMPENSACIÓN TÉRMICA

El CL2K4-G incorpora compensación térmica para reducir la variación de corriente cuando cambia la temperatura del dispositivo.

Su coeficiente térmico típico de 0.01 %/°C contribuye a mantener un comportamiento estable dentro de las condiciones especificadas.

Esta característica resulta útil en aplicaciones de iluminación e indicadores electrónicos.

CONEXIÓN EN PARALELO

Es posible conectar varios dispositivos CL2 en paralelo para obtener corrientes nominales superiores a 20 mA.

Por ejemplo, dos dispositivos pueden proporcionar aproximadamente 40 mA y tres dispositivos aproximadamente 60 mA, considerando las tolerancias individuales.

La conexión debe realizarse de acuerdo con los circuitos recomendados por el fabricante y respetando los límites térmicos de cada dispositivo.

ENCAPSULADO TO-252 DPAK

El CL2K4-G utiliza un encapsulado TO-252, también conocido como DPAK, diseñado para montaje superficial sobre tarjetas electrónicas.

Su pestaña metálica facilita la transferencia de calor hacia las áreas de cobre de la tarjeta de circuito impreso.

La capacidad de disipación depende del diseño térmico de la PCB, la temperatura ambiente y las condiciones de operación.

APLICACIONES

• Control de corriente para LEDs.
• Indicadores luminosos industriales.
• Señalización electrónica.
• Letreros luminosos.
• Iluminación decorativa.
• Iluminación de acento.
• Cadenas de LEDs de baja corriente.
• Circuitos de corriente constante.
• Fuentes y sumideros de corriente.
• Equipos electrónicos automotrices compatibles.
• Proyectos de electrónica.
• Reparación de tarjetas electrónicas.
• Reemplazo de controladores CL2 compatibles.

VENTAJAS

• Corriente nominal constante de 20 mA.
• Amplio intervalo de voltaje entre terminales.
• Compensación térmica integrada.
• No requiere resistencia externa para configurar la corriente.
• Funcionamiento sencillo mediante dos terminales activas.
• Posibilidad de conexión en paralelo.
• Encapsulado compacto TO-252.
• Montaje superficial.
• Adecuado para aplicaciones de iluminación y señalización.

IMPORTANTE

• Modelo: CL2K4-G.
• Fabricante: Microchip Technology.
• Función: Regulador de corriente constante para LEDs.
• Corriente nominal: 20 mA ±10 %.
• Voltaje de operación entre terminales: 5 V a 90 VDC.
• Encapsulado: TO-252 / DPAK.
• No es un regulador de voltaje fijo.
• No es un controlador PWM de potencia.
• No está diseñado para alimentar directamente LEDs de alta potencia que requieran corrientes superiores a su capacidad nominal.
• El voltaje de 90 V corresponde al máximo de operación entre VA y VB, no necesariamente al voltaje total del circuito.
• El voltaje máximo absoluto de 100 V no debe utilizarse como condición normal de operación.
• La disipación de potencia debe calcularse de acuerdo con el voltaje entre terminales y la corriente de funcionamiento.
• Verificar la polaridad y distribución de terminales antes de instalarlo.
• El componente no proporciona aislamiento galvánico.
• Para utilizarlo con la red eléctrica se requieren etapas de rectificación, protección y aislamiento apropiadas según la aplicación.

INCLUYE

• 1 - Circuito integrado CL2K4-G controlador LED de corriente constante de 20 mA, encapsulado TO-252 SMD.
