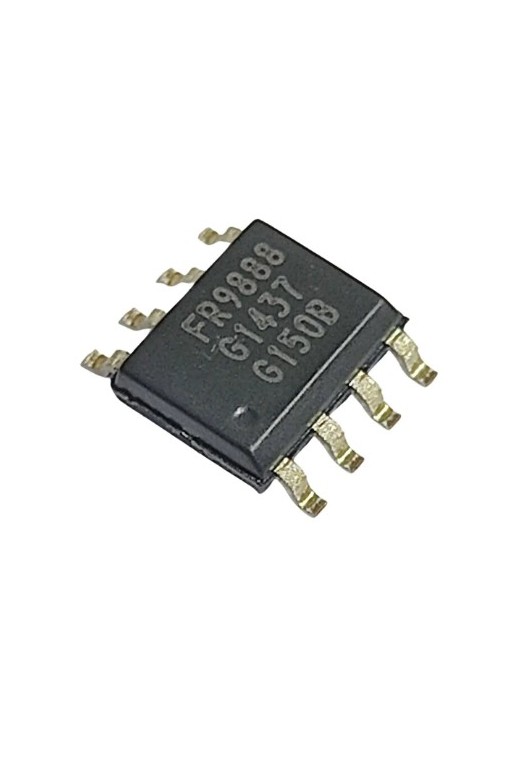

FR9888C Convertidor DC-DC Buck Síncrono 23V 3.5A 340kHz, SOP-8 SMD

FR9888 Convertidor DC-DC Buck Síncrono 23V 3.5A 340kHz, SOP-8 SMD

El FR9888 de Fitipower es un circuito integrado convertidor DC-DC Step-Down (Buck) síncrono de alta eficiencia, diseñado para reducir un voltaje de entrada DC a un voltaje de salida regulado de menor nivel.

Opera con un amplio rango de alimentación de 4.5 V a 23 V y puede proporcionar una corriente de salida continua de hasta 3.5 A, dependiendo de las condiciones de operación, diseño del PCB y disipación térmica.

Integra los MOSFET de potencia High-Side y Low-Side necesarios para realizar la conversión síncrona, permitiendo obtener una alta eficiencia y reducir la cantidad de componentes externos necesarios.

Trabaja con una frecuencia fija de conmutación de 340 kHz y permite ajustar el voltaje de salida mediante resistencias externas, con un voltaje de referencia de aproximadamente 0.925 V.

El FR9888 incorpora además Soft-Start ajustable y diferentes funciones de protección, incluyendo limitación de corriente ciclo por ciclo, bloqueo por bajo voltaje de entrada, protección contra sobretensión de salida, cortocircuito y protección térmica.

CARACTERÍSTICAS

• Convertidor DC-DC Step-Down / Buck.
• Conversión síncrona de alta eficiencia.
• Fabricante: Fitipower Integrated Technology.
• Modelo: FR9888.
• Rango de entrada de 4.5 V a 23 V.
• Corriente de salida continua de hasta 3.5 A.
• Voltaje de salida ajustable.
• Voltaje de salida mínimo de aproximadamente 0.925 V.
• Frecuencia fija de conmutación de 340 kHz.
• Eficiencia de hasta aproximadamente 96 %.
• MOSFET High-Side integrado.
• MOSFET Low-Side integrado.
• Control en modo corriente.
• Compensación interna.
• Soft-Start ajustable.
• Entrada de habilitación / apagado SHDN.
• Protecciones eléctricas y térmicas integradas.
• Encapsulado SOP-8 con pad expuesto.
• Montaje superficial SMD.

ESPECIFICACIONES

• Modelo: FR9888.
• Fabricante: Fitipower Integrated Technology.
• Tipo: Convertidor DC-DC Buck síncrono.
• Voltaje de entrada VIN: 4.5 V a 23 V.
• Voltaje máximo absoluto de entrada: 25 V.
• Corriente de salida continua: hasta 3.5 A.
• Voltaje de salida: Ajustable.
• Voltaje de referencia FB: 0.925 V típico.
• Frecuencia de conmutación: 340 kHz típica.
• Rango de frecuencia especificado: 290 a 420 kHz.
• Eficiencia: Hasta aproximadamente 96 %.
• RDS(ON) MOSFET High-Side: aproximadamente 110 mΩ típico.
• RDS(ON) MOSFET Low-Side: aproximadamente 80 mΩ típico.
• Corriente en modo Shutdown: aproximadamente 1 µA.
• Duty Cycle máximo: aproximadamente 90 %.
• Temperatura de operación: -40 °C a +85 °C.
• Temperatura máxima de unión: +150 °C.
• Encapsulado: SOP-8 Exposed Pad.
• Número de terminales: 8.
• Montaje: Superficial SMD.

CONVERTIDOR STEP-DOWN / BUCK

El FR9888 es un convertidor Step-Down, lo que significa que está diseñado para obtener un voltaje DC de salida inferior al voltaje aplicado en su entrada.

Por ejemplo, dependiendo del diseño de los componentes externos, puede utilizarse para obtener voltajes como:

• 5 V.
• 3.3 V.
• 2.5 V.
• 1.8 V.
• 1.2 V.
• Otros voltajes ajustables dentro de su rango de operación.

El voltaje final se establece mediante el divisor resistivo conectado a la terminal de realimentación FB.

CONVERSIÓN SÍNCRONA

A diferencia de convertidores Buck convencionales que utilizan un diodo externo de potencia, el FR9888 incorpora MOSFET High-Side y Low-Side para realizar una rectificación síncrona.

El MOSFET High-Side presenta una resistencia RDS(ON) típica de aproximadamente 110 mΩ, mientras que el MOSFET Low-Side presenta aproximadamente 80 mΩ.

Esta arquitectura ayuda a reducir pérdidas de energía y permite alcanzar una eficiencia de conversión de hasta aproximadamente 96 % bajo condiciones adecuadas.

SALIDA HASTA 3.5 A

El FR9888 está diseñado para proporcionar una corriente de carga continua de hasta 3.5 A.

La corriente disponible en una aplicación real depende del voltaje de entrada, voltaje de salida, inductor, capacitores, diseño del circuito impreso, temperatura ambiente y capacidad de disipación térmica.

Para aplicaciones de alta corriente es especialmente importante que el pad térmico inferior del circuito integrado se encuentre correctamente soldado a una superficie de cobre adecuada del PCB.

FRECUENCIA DE CONMUTACIÓN DE 340 kHz

El convertidor trabaja con una frecuencia de conmutación nominal de 340 kHz.

Esta frecuencia permite utilizar inductores y capacitores relativamente compactos, proporcionando una solución adecuada para fuentes de alimentación DC-DC de tamaño reducido.

SOFT-START AJUSTABLE

El FR9888 incorpora una terminal SS (Soft-Start) que permite controlar progresivamente el arranque del convertidor.

Esta función ayuda a limitar la corriente de irrupción durante el encendido y evita que el voltaje de salida aumente bruscamente al iniciar el sistema.

ENTRADA SHDN

La entrada SHDN permite habilitar o deshabilitar electrónicamente el convertidor.

Cuando el circuito se encuentra deshabilitado, el consumo de alimentación disminuye hasta aproximadamente 1 µA, siendo útil en equipos donde se requiere minimizar el consumo durante periodos de espera.

PROTECCIONES INTEGRADAS

• Limitación de corriente ciclo por ciclo.
• Protección contra cortocircuito.
• Bloqueo por bajo voltaje de entrada UVLO.
• Protección contra sobretensión de salida.
• Protección contra sobretemperatura.
• Recuperación automática después de protección térmica.
• Soft-Start para limitar corriente durante el arranque.

DISTRIBUCIÓN DE TERMINALES

• Pin 1 - SS: Soft-Start.
• Pin 2 - GND: Tierra.
• Pin 3 - NC: Sin conexión.
• Pin 4 - VIN: Entrada de alimentación.
• Pin 5 - LX: Nodo de conmutación.
• Pin 6 - FB: Entrada de realimentación de voltaje.
• Pin 7 - BOOST: Alimentación Bootstrap para la etapa High-Side.
• Pin 8 - SHDN: Habilitación / apagado del convertidor.
• Pad expuesto: GND y disipación térmica.

APLICACIONES

• Fuentes de alimentación DC-DC.
• Reguladores Step-Down.
• Televisores.
• Pantallas LCD.
• Set-Top-Box.
• Decodificadores.
• Netbooks.
• Equipos de comunicación.
• Módems XDSL.
• Sistemas de alimentación distribuida.
• Tarjetas electrónicas.
• Reparación de equipos electrónicos.

ENCAPSULADO SOP-8 CON PAD EXPUESTO

El FR9888 utiliza encapsulado SOP-8 SMD con pad térmico expuesto.

El pad inferior cumple una función importante en la disipación del calor generado por los MOSFET de potencia internos y debe soldarse correctamente al área correspondiente del circuito impreso.

Una disipación térmica deficiente puede reducir considerablemente la corriente de salida que el dispositivo puede manejar de forma continua.

IMPORTANTE

• El FR9888 es un convertidor Step-Down: reduce voltaje y no está diseñado para elevarlo.
• Rango recomendado de entrada: 4.5 V a 23 V.
• Voltaje máximo absoluto de VIN: 25 V.
• Corriente de salida continua especificada: hasta 3.5 A.
• Frecuencia de conmutación típica: 340 kHz.
• El voltaje de salida es ajustable mediante componentes externos.
• Integra los MOSFET de potencia High-Side y Low-Side.
• Requiere inductor, capacitores y componentes externos para funcionar como convertidor DC-DC completo.
• La capacidad de corriente real depende del diseño y disipación térmica del PCB.
• El pad térmico inferior debe soldarse correctamente.
• Verifique pinout y componentes periféricos antes de utilizarlo como reemplazo.
• Utilice protección ESD durante su manipulación y soldadura.

INCLUYE

• 1 - Circuito integrado FR9888.
• Encapsulado SOP-8 SMD con pad expuesto.
