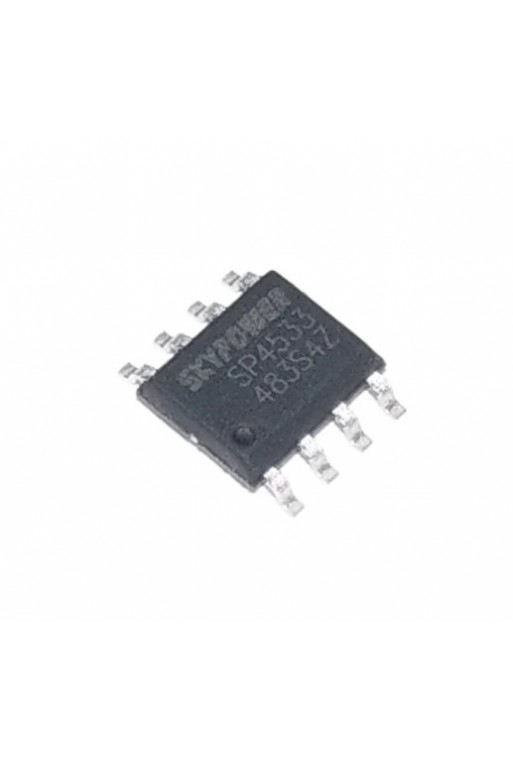

SP4533 Circuito Integrado Power Bank 5V 1A, Cargador y Elevador para Batería de Litio, ESOP-8

SP4533 Circuito Integrado Power Bank 5V 1A, Cargador y Elevador para Batería de Litio, ESOP-8

El SP4533 es un circuito integrado de administración de energía diseñado especialmente para aplicaciones de Power Bank con batería de litio.

Integra en un solo dispositivo las principales funciones necesarias para construir una batería externa: control de carga de la batería, convertidor elevador síncrono a 5 V, administración de descarga, detección del nivel de batería, indicadores LED y diferentes sistemas de protección.

El circuito incorpora internamente los MOSFET de potencia para carga y descarga, reduciendo considerablemente la cantidad de componentes externos necesarios para implementar un sistema Power Bank.

Proporciona una salida de 5 V hasta 1 A y una corriente de carga de batería de 1 A. Su convertidor elevador síncrono puede alcanzar una eficiencia de hasta aproximadamente 92 % con una carga de 1 A.

El SP4533 utiliza encapsulado ESOP-8 de montaje superficial SMD con pad expuesto, facilitando la disipación térmica del circuito integrado.

CARACTERÍSTICAS

• Controlador integrado para Power Bank.
• Administración de carga y descarga de batería de litio.
• Convertidor elevador síncrono integrado.
• Salida de 5 V hasta 1 A.
• Corriente de carga de batería de 1 A.
• Eficiencia de descarga de hasta aproximadamente 92 % a 1 A.
• MOSFET de carga integrado.
• MOSFET de descarga integrado.
• Detección del nivel de batería.
• Control para indicadores LED.
• Voltaje de carga seleccionable para batería de 4.2 V o 4.35 V.
• Soporta carga de mantenimiento / Trickle Charge.
• Soporta carga de batería descargada hasta 0 V.
• Control inteligente de temperatura.
• Múltiples protecciones integradas.
• Soporta salida para función de linterna.
• Encapsulado ESOP-8.
• Montaje superficial SMD.

ESPECIFICACIONES

• Modelo: SP4533.
• Fabricante: TPOWER / Shenzhen Tianyuan Semiconductor.
• Tipo: Circuito integrado de administración de energía para Power Bank.
• Aplicación principal: Baterías externas / Power Bank.
• Salida de descarga: 5 V.
• Corriente máxima de salida: 1 A.
• Corriente de carga: 1 A.
• Eficiencia de descarga: Hasta aproximadamente 92 % a 1 A.
• Voltaje de terminación de descarga de batería: 2.85 V.
• Voltaje de carga seleccionable: 4.2 V / 4.35 V.
• Corriente quiescente: aproximadamente 50 µA.
• Rango de alimentación para la etapa de carga: 4.5 V a 5.5 V.
• Temperatura de operación: -20 °C a +85 °C.
• Encapsulado: ESOP-8.
• Número de terminales: 8.
• Montaje: Superficial SMD.

SOLUCIÓN INTEGRADA PARA POWER BANK

El SP4533 está diseñado para implementar prácticamente toda la administración de energía de un Power Bank utilizando un solo circuito integrado y una cantidad reducida de componentes externos.

Internamente integra:

• Administración de carga de la batería.
• Administración de descarga.
• Convertidor elevador síncrono.
• MOSFET de potencia para carga.
• MOSFET de potencia para descarga.
• Detección de capacidad de batería.
• Control de indicadores LED.
• Circuitos de protección.

Esta integración permite desarrollar circuitos compactos para baterías externas y dispositivos portátiles recargables.

SALIDA 5 V / 1 A

Durante la descarga, el SP4533 utiliza su convertidor elevador síncrono para obtener una salida regulada de 5 V a partir de la batería de litio.

La etapa de descarga soporta una corriente de salida de hasta 1 A, dependiendo de las condiciones de operación y del diseño de la tarjeta.

A una corriente de salida de 1 A, el fabricante especifica una eficiencia de conversión de hasta aproximadamente 92 %.

CARGADOR DE BATERÍA INTEGRADO

El SP4533 incorpora un sistema de administración de carga para batería de litio con una corriente de carga de 1 A.

El circuito realiza las diferentes etapas necesarias para administrar correctamente el proceso de carga, incluyendo carga a corriente constante, voltaje constante y terminación de carga.

También soporta Trickle Charge o carga de mantenimiento para baterías profundamente descargadas y permite iniciar la recuperación de baterías con voltaje extremadamente bajo.

BATERÍAS DE 4.2 V Y 4.35 V

Una característica importante del SP4533 es la posibilidad de seleccionar externamente el voltaje final de carga.

• 4.2 V: para baterías de ion de litio con voltaje máximo de carga de 4.2 V.
• 4.35 V: para celdas diseñadas específicamente para un voltaje máximo de carga de 4.35 V.

La selección debe realizarse de acuerdo con las especificaciones de la batería utilizada. No debe configurarse una batería de 4.2 V para cargarse a 4.35 V.

CONVERTIDOR ELEVADOR SÍNCRONO

Durante la descarga de la batería, el SP4533 utiliza un convertidor Boost síncrono para elevar el voltaje de la celda hasta la salida de 5 V requerida por un Power Bank.

La utilización de rectificación síncrona permite obtener una mayor eficiencia que soluciones convencionales que requieren un diodo rectificador de potencia externo.

Los MOSFET necesarios para las funciones principales de carga y descarga se encuentran integrados dentro del circuito.

INDICADOR DE NIVEL DE BATERÍA

El SP4533 integra funciones para detección del nivel de carga y control de indicadores LED, permitiendo mostrar visualmente el estado aproximado de la batería en aplicaciones Power Bank.

Esto reduce la necesidad de utilizar un controlador independiente exclusivamente para la indicación del nivel de energía.

FUNCIÓN PARA LINTERNA LED

El circuito también proporciona soporte para una salida destinada a función de linterna, característica común en diseños de Power Bank portátiles.

La implementación final de esta función depende del circuito y componentes externos utilizados por el fabricante del equipo.

PROTECCIONES INTEGRADAS

El SP4533 incorpora diferentes sistemas de protección para el circuito, la batería y la salida del Power Bank.

• Protección contra sobrecarga de batería.
• Protección contra sobredescarga de batería.
• Protección contra sobretensión de salida.
• Protección contra carga excesiva en la salida.
• Protección contra cortocircuito de salida.
• Control inteligente de temperatura.
• Protección contra sobretemperatura.
• Bloqueo por bajo voltaje.

Estas protecciones permiten simplificar el diseño de la etapa de administración de energía y aumentar la seguridad del sistema.

CORTE DE DESCARGA DE LA BATERÍA

El SP4533 incorpora protección contra descarga excesiva de la batería.

El voltaje especificado de terminación de descarga es aproximadamente 2.85 V, evitando que el circuito continúe descargando la celda cuando alcanza un nivel excesivamente bajo.

APLICACIONES

• Power Banks.
• Baterías externas USB.
• Cargadores portátiles.
• Equipos portátiles con batería de litio.
• Sistemas recargables de 5 V.
• Tarjetas de administración de batería.
• Reparación de Power Banks.
• Reparación de tarjetas electrónicas.
• Proyectos con baterías de ion de litio.

ENCAPSULADO ESOP-8

El SP4533 utiliza un encapsulado ESOP-8 para montaje superficial SMD.

Este encapsulado dispone de ocho terminales y un pad térmico expuesto en la parte inferior que debe soldarse correctamente a la tarjeta de circuito impreso de acuerdo con el diseño recomendado.

El pad expuesto ayuda a transferir el calor generado por el circuito hacia el PCB.

IMPORTANTE

• El SP4533 está diseñado principalmente como una solución integrada para Power Bank.
• Salida de descarga: 5 V / 1 A.
• Corriente de carga: 1 A.
• Integra los MOSFET de potencia para carga y descarga.
• La eficiencia puede alcanzar aproximadamente 92 % bajo las condiciones especificadas por el fabricante.
• El voltaje de terminación de descarga de la batería es aproximadamente 2.85 V.
• Permite seleccionar externamente carga a 4.2 V o 4.35 V.
• Seleccione el voltaje de carga de acuerdo con las especificaciones de la batería utilizada.
• No utilice la configuración de 4.35 V con una batería cuyo voltaje máximo de carga sea de 4.2 V.
• El circuito integrado no constituye por sí solo un Power Bank completo; requiere los componentes externos y PCB correspondientes.
• Verifique el pinout y circuito de aplicación antes de utilizarlo como reemplazo.
• Utilice protección ESD durante su manipulación y soldadura.

INCLUYE

• 1 - Circuito integrado SP4533.
• Encapsulado ESOP-8 SMD.
