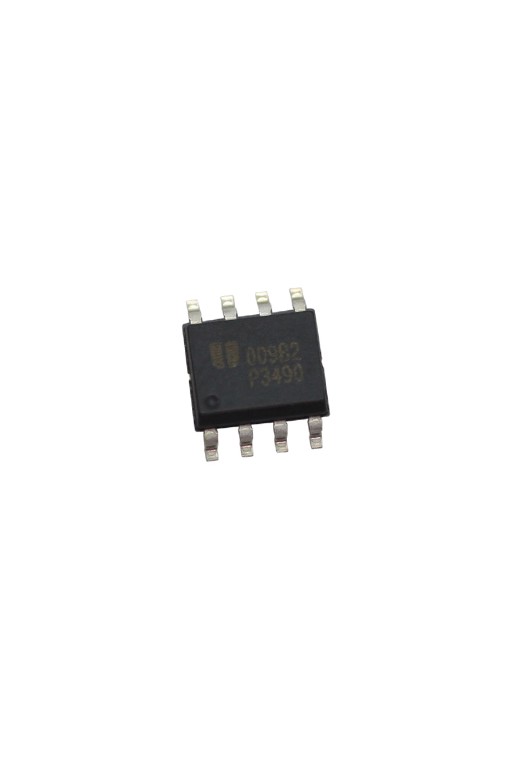

EUP3490 Convertidor DC-DC Step Down, Salida 15V 3A 200KHz, SOIC-8, SMD

El EUP3490 es un regulador reductor de conmutación en modo corriente, capaz de alimentar una carga continua de 3 A con una excelente regulación de línea y carga. El EUP3490 opera con un rango de voltaje de entrada de 4,75 V a 40 V y el voltaje de salida se ajusta externamente de 0,92 V a 15 V mediante un divisor de resistencia. El umbral de corriente de salida se programa mediante una resistencia externa. El EUP3490 entra en modo CC (corriente constante) cuando la salida alcanza el umbral de sobrecorriente. El umbral de OV (sobretensión) se programa mediante un divisor de resistencia externo. El EUP3490 deja de conmutar cuando la salida alcanza el umbral de sobretensión. Con cargas elevadas, el EUP3490 opera en modo de modulación por ancho de pulsos de frecuencia fija. Con cargas ligeras, el EUP3490 opera en modo de salto de pulsos para mejorar la eficiencia. La protección contra fallas incluye un límite de corriente secundario ciclo a ciclo y un apagado térmico. En modo de apagado, el regulador consume 3 µA de corriente de alimentación. El arranque suave interno minimiza la corriente de entrada de alimentación y el sobreimpulso de salida durante el arranque inicial.
El EUP3490 requiere un número mínimo de componentes externos.

CARACTERÍSTICAS

• Amplio rango operativo de entrada de 4,75 V a 40 V
• Salida ajustable de 0,92 V a 15 V
• Corriente de salida de hasta 3 A
• Modo de salto de pulso automático con carga ligera
• Umbral de corriente de salida programable
• Umbral de sobretensión de salida programable
• Corriente de apagado baja de 3 µA
• Interruptor de salida DMOS interno de 0,1 Ω
• Eficiencia de hasta el 95 %
• Frecuencia de conmutación fija de 200 kHz
• Arranque suave interno
• Límite de corriente secundario ciclo a ciclo
• Apagado térmico
• Bloqueo por subtensión de la fuente de entrada
• Encapsulado SOP-8 (EP) disponible
