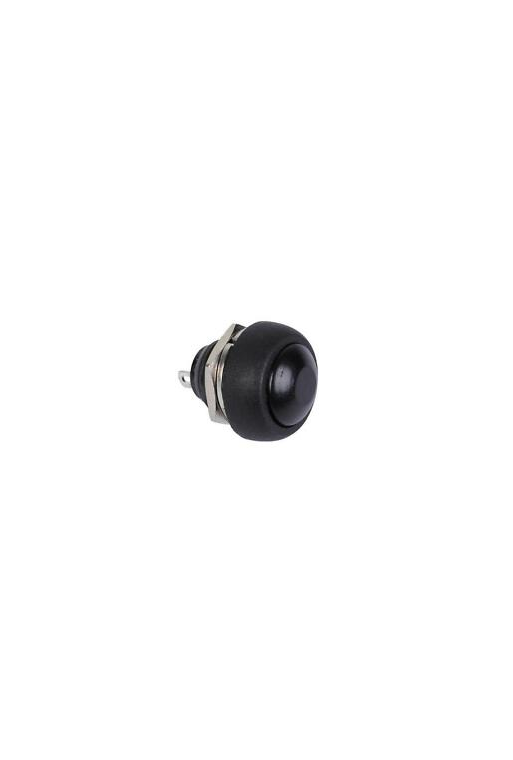

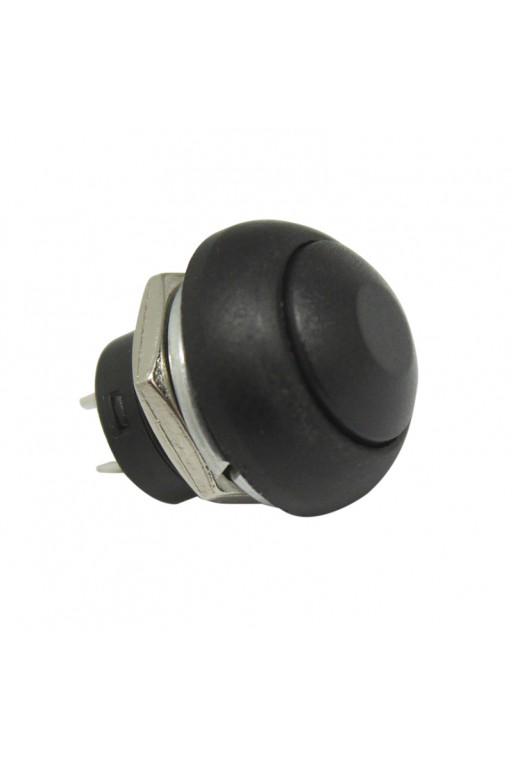

835-315 Botón Pulsador Momentáneo PBS-33B Normalmente Abierto 3A 125VAC Negro

Botón Pulsador Momentáneo PBS-33B Normalmente Abierto 3A 125VAC

El PBS-33B es un botón pulsador momentáneo normalmente abierto NA / NO, diseñado para montaje en panel y utilizado en proyectos electrónicos, tableros de control, equipos eléctricos, automatización y diferentes aplicaciones donde se requiere activar una función únicamente mientras el botón permanece presionado.

Su funcionamiento es OFF-(ON): en condiciones normales el circuito permanece abierto y, al presionar el botón, los contactos se cierran permitiendo el paso de corriente. Al soltarlo, el botón regresa automáticamente a su posición original y el circuito vuelve a quedar abierto.

Cuenta con 2 terminales, cuerpo roscado M12 x 0.75 y requiere una perforación de aproximadamente 12 mm para su instalación en panel.

El PBS-33B se encuentra disponible en diferentes colores, permitiendo identificar fácilmente distintas funciones dentro de un tablero, equipo o proyecto.

CARACTERÍSTICAS

• Botón pulsador momentáneo.
• Modelo: PBS-33B.
• Tipo de contacto: Normalmente abierto NA / NO.
• Funcionamiento: OFF-(ON).
• Retorno automático al soltar el botón.
• Corriente nominal: 3 A a 125 VAC.
• Corriente nominal: 1 A a 250 VAC.
• 2 terminales.
• Montaje en panel.
• Diámetro de montaje: 12 mm.
• Rosca: M12 x 0.75.
• Botón redondo.
• Diseño compacto.
• Fácil instalación.
• Disponible en diferentes colores. VER TODOS LOS PBS-33B DISPONIBLES

ESPECIFICACIONES

• Modelo: PBS-33B.
• Tipo: Pulsador momentáneo.
• Configuración: SPST.
• Estado normal: Abierto.
• Función eléctrica: OFF-(ON).
• Número de terminales: 2.
• Capacidad de contacto: 3 A a 125 VAC.
• Capacidad de contacto: 1 A a 250 VAC.
• Resistencia de contacto: 20 mΩ máximo.
• Resistencia de aislamiento: 100 MΩ mínimo a 500 VDC.
• Rigidez dieléctrica: 1000 VAC durante 1 minuto.
• Vida eléctrica: aproximadamente 50,000 operaciones.
• Temperatura de operación: -25 °C a +85 °C.
• Diámetro de perforación para montaje: 12 mm.
• Rosca de montaje: M12 x 0.75.

FUNCIONAMIENTO MOMENTÁNEO

El PBS-33B es un pulsador momentáneo, lo que significa que solamente mantiene activado el contacto mientras el usuario mantiene presionado el botón.

• Botón sin presionar: contacto abierto / OFF.
• Botón presionado: contacto cerrado / ON.
• Al soltarlo: regresa automáticamente a contacto abierto / OFF.

Por esta razón, no debe confundirse con un interruptor enclavable ON/OFF, ya que el PBS-33B no permanece activado después de soltar el botón.

NORMALMENTE ABIERTO NA / NO

En su posición de reposo, los dos terminales del PBS-33B se encuentran eléctricamente separados, por lo que no existe continuidad entre ellos.

Al presionar el botón, los contactos internos se cierran y se establece continuidad entre ambos terminales.

Esta configuración se conoce como Normalmente Abierto, NA o NO (Normally Open).

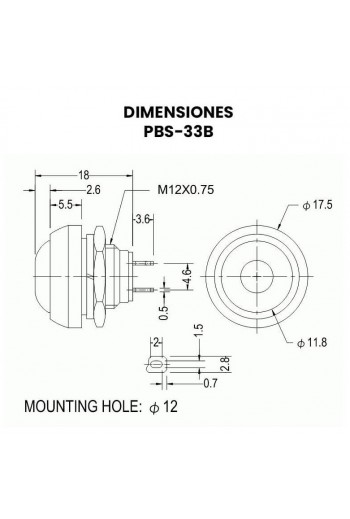

MONTAJE EN PANEL DE 12 MM

El PBS-33B está diseñado para instalarse directamente sobre paneles, gabinetes, cajas para proyectos y tableros de control.

Utiliza un cuerpo roscado M12 x 0.75 y requiere una perforación de aproximadamente 12 mm de diámetro.

El pulsador se introduce desde la parte frontal del panel y se fija mediante la tuerca de montaje, permitiendo una instalación sencilla y compacta.

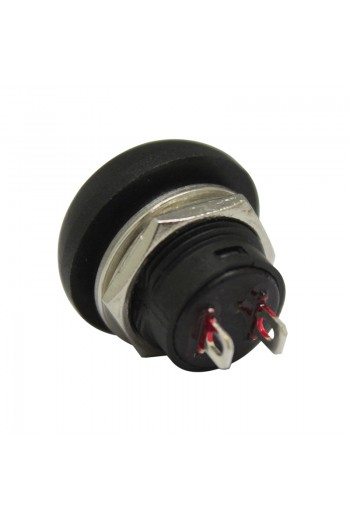

2 TERMINALES

El pulsador dispone de 2 terminales eléctricos, por lo que su conexión es sencilla.

Al tratarse de un contacto mecánico simple, los terminales no tienen polaridad. Al presionar el botón se establece la conexión eléctrica entre ambos terminales.

Puede utilizarse directamente dentro de los límites eléctricos especificados o como señal de control para relevadores, módulos electrónicos, microcontroladores y otros circuitos.

CAPACIDAD DE CONTACTO

Los contactos del PBS-33B están especificados para:

• 3 A a 125 VAC.
• 1 A a 250 VAC.

Para controlar motores, lámparas, solenoides u otras cargas que demanden una corriente superior a la capacidad del pulsador, se recomienda utilizar el PBS-33B únicamente como elemento de control para activar un relevador, contactor o dispositivo electrónico de potencia adecuado.

APLICACIONES

• Tableros de control.
• Proyectos electrónicos.
• Paneles de instrumentos.
• Equipos eléctricos.
• Automatización.
• Controles de maquinaria.
• Activación de relevadores.
• Entradas para microcontroladores.
• Proyectos con Arduino.
• Botones de activación momentánea.
• Botones de prueba.
• Botones de reset.
• Paneles personalizados.
• Cajas para proyectos.
• Equipos de laboratorio.
• Reparación de equipos electrónicos.
• Fabricación de equipos y controles.

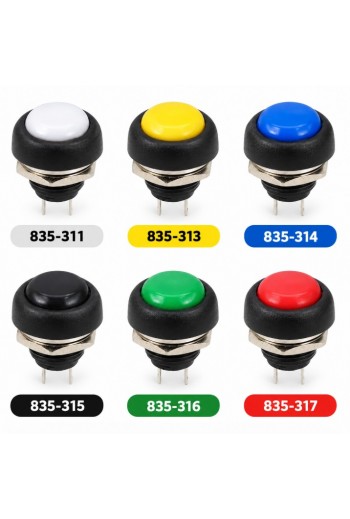

COLORES DISPONIBLES

El botón pulsador PBS-33B está disponible en diferentes colores, facilitando la identificación visual de distintas funciones dentro de un panel, tablero o proyecto.

Consulta los demás colores disponibles de la familia PBS-33B:

VER TODOS LOS PBS-33B DISPONIBLES

Los colores disponibles pueden variar de acuerdo con las existencias.

IMPORTANTE

• Este producto es un pulsador momentáneo.
• No es un interruptor con enclavamiento.
• El contacto es normalmente abierto NA / NO.
• Al presionarlo cierra el circuito.
• Al soltarlo regresa automáticamente a su estado abierto.
• Capacidad nominal: 3 A a 125 VAC / 1 A a 250 VAC.
• No exceda la corriente o voltaje nominal de los contactos.
• Para controlar cargas de mayor potencia utilice un relevador, contactor o dispositivo de potencia adecuado.
• El diámetro de montaje es aproximadamente 12 mm.
• Antes de realizar la instalación, desconecte la alimentación del circuito.
• El color del botón no modifica sus características eléctricas.

INCLUYE

• 1 - Botón pulsador momentáneo PBS-33B.
• 1 - Tuerca de fijación para montaje en panel.
