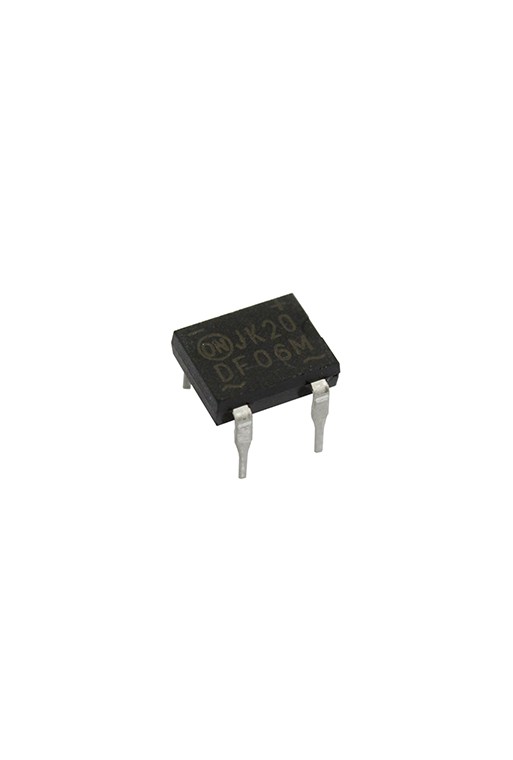

DF06M Puente Rectificador Monofásico 600V 1.5A de 4 Pines DIP-4

DF06M Puente Rectificador Monofásico 600V 1.5A de 4 Pines DIP

El DF06M es un puente rectificador monofásico de onda completa diseñado para convertir corriente alterna (AC) en corriente directa pulsante (DC), utilizado principalmente en fuentes de alimentación y equipos electrónicos.

Integra cuatro diodos rectificadores dentro de un encapsulado compacto DFM de 4 terminales, permitiendo implementar una etapa rectificadora sin utilizar cuatro diodos individuales.

Cuenta con un voltaje inverso repetitivo máximo de 600 V, corriente rectificada promedio de 1.5 A y capacidad para soportar picos transitorios no repetitivos de hasta 50 A.

Su construcción compacta permite instalarlo directamente sobre tarjetas de circuito impreso mediante montaje Through-Hole.

CARACTERÍSTICAS

• Puente rectificador monofásico.
• Modelo: DF06M.
• Rectificación de onda completa.
• Cuatro diodos rectificadores integrados.
• Voltaje inverso máximo: 600 V.
• Corriente rectificada promedio: 1.5 A.
• Corriente de pico no repetitiva: 50 A.
• Voltaje RMS inverso máximo: 420 V.
• Caída de voltaje directa máxima por diodo: 1.1 V a 1 A.
• Temperatura máxima de unión: 150 °C.
• Encapsulado DFM.
• Cuatro terminales.
• Montaje Through-Hole / THT.
• Diseño compacto para PCB.

ESPECIFICACIONES

• Referencia: DF06M.
• Tipo: Puente rectificador.
• Configuración: Monofásico de onda completa.
• Voltaje inverso repetitivo máximo (VRRM): 600 V.
• Voltaje RMS inverso máximo (VRMS): 420 V.
• Voltaje de bloqueo DC máximo: 600 V.
• Corriente rectificada promedio (IF(AV)): 1 A a temperatura ambiente de 40 °C, bajo condiciones especificadas.
• Corriente de sobrecarga no repetitiva (IFSM): 50 A.
• Caída de voltaje directa por diodo: 1.1 V máximo a 1 A.
• Temperatura de unión: -55 °C a +150 °C, según versión del fabricante.
• Encapsulado: DFM / 4 terminales.
• Montaje: Through-Hole.

FUNCIONAMIENTO

El DF06M utiliza cuatro diodos conectados internamente en configuración de puente rectificador.

Durante cada semiciclo de la corriente alterna, dos de los diodos conducen, permitiendo obtener una salida de corriente directa pulsante con polaridad constante.

Esta configuración aprovecha ambos semiciclos de la señal alterna y permite realizar rectificación de onda completa.

Para obtener un voltaje DC más uniforme normalmente se utiliza un capacitor de filtrado y, cuando la aplicación lo requiere, un regulador de voltaje.

DISTRIBUCIÓN DE TERMINALES

• Dos terminales AC (~): Entrada de corriente alterna.
• Terminal positiva (+): Salida positiva de corriente directa.
• Terminal negativa (-): Salida negativa de corriente directa.

La ubicación física de cada terminal debe verificarse mediante las marcas del encapsulado y el diagrama de conexiones del fabricante.

APLICACIONES

• Fuentes de alimentación AC/DC.
• Fuentes de alimentación conmutadas.
• Adaptadores de corriente.
• Cargadores de baterías con circuitos de control adecuados.
• Rectificación de corriente alterna.
• Equipos de iluminación.
• Electrodomésticos.
• Equipos de telecomunicaciones.
• Tarjetas electrónicas de alimentación.
• Equipos de instrumentación.
• Proyectos electrónicos.
• Reparación de fuentes de alimentación.
• Reemplazo de puentes rectificadores compatibles.

VENTAJAS

• Integra cuatro diodos en un solo componente.
• Reduce el espacio necesario en PCB.
• Permite rectificación de onda completa.
• Soporta voltajes inversos de hasta 600 V.
• Encapsulado compacto.
• Montaje directo sobre tarjetas electrónicas.
• Permite simplificar el diseño de circuitos rectificadores.

IMPORTANTE

• Modelo: DF06M.
• Voltaje inverso máximo: 600 V.
• Corriente rectificada promedio: 1.5 A, bajo condiciones especificadas.
• Los 50 A corresponden a una sobrecorriente transitoria no repetitiva, no a corriente continua.
• El componente no regula ni estabiliza por sí mismo el voltaje de salida.
• La salida de rectificación requiere filtrado adicional cuando se necesita corriente directa suavizada.
• La capacidad de corriente depende de las condiciones térmicas y de montaje.
• Respete las conexiones AC, positiva y negativa.
• Para utilizarlo como reemplazo, verifique voltaje, corriente, encapsulado y distribución de terminales.
• En circuitos conectados a la red eléctrica deben aplicarse las medidas de aislamiento y seguridad correspondientes.

INCLUYE

• 1 - Puente rectificador DF06M de 600 V y 1.5 A, encapsulado DFM de 4 terminales.
