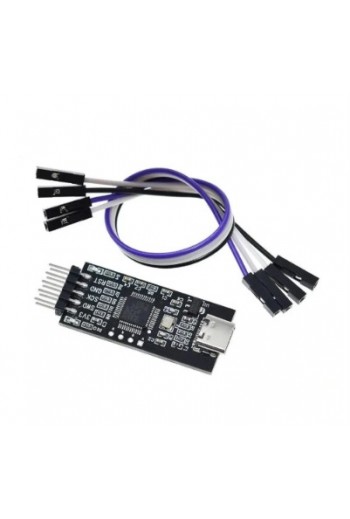

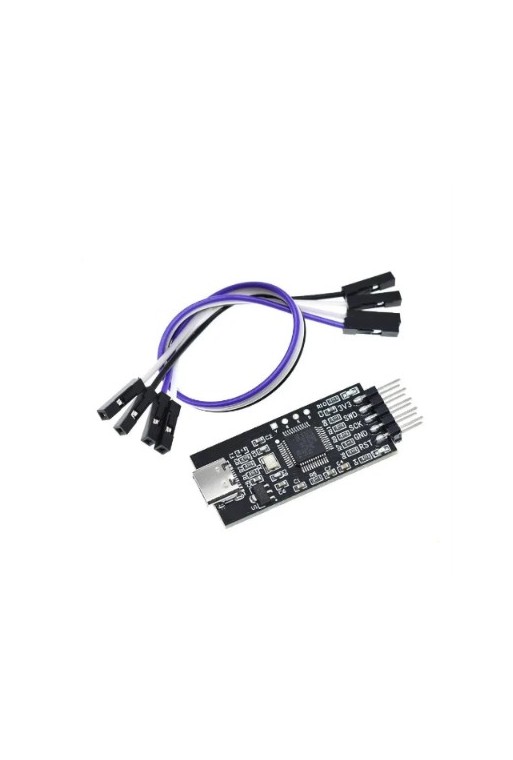

XS-631 Programador y Depurador ST-Link V2 Compatible con STM8 y STM32 USB con Cables Dupont DAPLink

XS-631 Programador y Depurador ST-Link V2 Compatible con STM8 y STM32 USB con Cables Dupont

El XS-631 es un programador y depurador USB compatible con la interfaz ST-Link V2, diseñado para trabajar con microcontroladores de las familias STM8 y STM32 que admiten los protocolos de programación correspondientes.

Este dispositivo permite conectar una computadora con una tarjeta de desarrollo o circuito electrónico para realizar operaciones de programación, grabación de firmware y depuración de microcontroladores compatibles.

Cuenta con un diseño compacto que integra un conector USB tipo A para conexión directa a la computadora y terminales de comunicación para conectar el programador al circuito de destino.

El módulo incorpora conexiones identificadas para las interfaces SWD y SWIM, utilizadas en diferentes familias de microcontroladores ST.

Incluye cables Dupont que facilitan la conexión con tarjetas de desarrollo, prototipos y circuitos electrónicos compatibles.

Es una herramienta útil para estudiantes, desarrolladores, técnicos de electrónica y profesionales que trabajan con sistemas embebidos.

CARACTERÍSTICAS

• Programador y depurador USB tipo ST-Link V2.
• Modelo comercial: XS-631.
• Compatible con microcontroladores STM8 y STM32 que admiten las interfaces correspondientes.
• Interfaz SWD para programación y depuración de STM32 compatibles.
• Interfaz SWIM para programación y depuración de STM8 compatibles.
• Conector USB tipo A integrado.
• Diseño compacto y portátil.
• Terminales identificadas para facilitar las conexiones.
• Conexiones de referencia de 3.3V y GND.
• Terminal de reinicio RST.
• Incluye cables Dupont de conexión.
• Adecuado para programación de firmware.
• Permite realizar operaciones de depuración cuando el microcontrolador y el software lo admiten.
• Útil para desarrollo, mantenimiento y reparación de sistemas electrónicos.

ESPECIFICACIONES TÉCNICAS

• Modelo: XS-631.
• Tipo: Programador y depurador USB.
• Interfaz de referencia: ST-Link V2 compatible.
• Familias de microcontroladores: STM8 y STM32 compatibles.
• Interfaz para STM32: SWD.
• Interfaz para STM8: SWIM.
• Conexión a computadora: USB tipo A.
• Alimentación del programador: 5V mediante USB.
• Referencia lógica disponible: 3.3V.

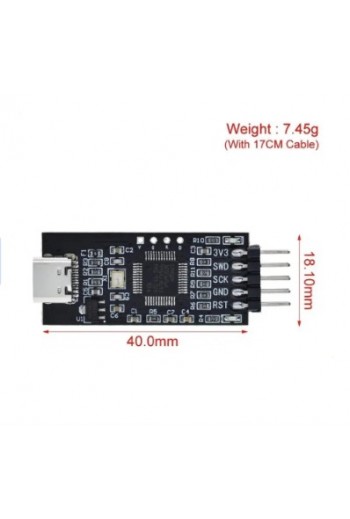

• Terminales de programación identificadas: 3V3, SWIM, SWD, GND y RST.
• Terminales adicionales identificadas: 5V, RXD, TXD, GND y 3V3.
• Tipo de conexión al circuito: Terminales de paso estándar para cables Dupont.
• Software compatible: Según firmware y microcontrolador utilizado.
• Accesorios incluidos: 5 cables Dupont.

¿QUÉ ES UN PROGRAMADOR ST-LINK V2?

Un programador ST-Link V2 es una herramienta utilizada para establecer comunicación entre una computadora y determinados microcontroladores de STMicroelectronics.

Su función principal es permitir la programación de la memoria del microcontrolador y, cuando existe compatibilidad, realizar operaciones de depuración.

Mediante el software correspondiente, el usuario puede cargar archivos de firmware, verificar operaciones de programación y acceder a funciones de diagnóstico.

Este modelo es un dispositivo compatible con la interfaz ST-Link V2 y no debe confundirse con el programador original de STMicroelectronics.

COMPATIBILIDAD CON STM32

Los microcontroladores STM32 son dispositivos de 32 bits utilizados en sistemas embebidos, automatización, instrumentación, electrónica industrial y proyectos de desarrollo.

El XS-631 permite establecer comunicación mediante la interfaz SWD (Serial Wire Debug) con microcontroladores STM32 compatibles.

Esta interfaz utiliza señales de reloj y datos para realizar operaciones de programación y depuración.

La compatibilidad depende del modelo específico del microcontrolador, su configuración de seguridad y el firmware instalado en el programador.

COMPATIBILIDAD CON STM8

Los microcontroladores STM8 son dispositivos de 8 bits utilizados en aplicaciones de control, automatización y electrónica embebida.

Para estos dispositivos se utiliza la interfaz SWIM (Single Wire Interface Module), que permite realizar operaciones de programación y depuración en modelos compatibles.

El XS-631 incorpora una terminal identificada como SWIM para realizar esta conexión.

Antes de programar, es necesario verificar la compatibilidad del microcontrolador y utilizar el software correspondiente.

DIFERENCIA ENTRE SWD Y SWIM

Las interfaces SWD y SWIM permiten comunicarse con diferentes familias de microcontroladores.

• SWD: interfaz de programación y depuración utilizada por numerosos microcontroladores STM32.
• SWIM: interfaz de programación y depuración utilizada por microcontroladores STM8 compatibles.

Ambas interfaces requieren conectar correctamente las señales de comunicación y la referencia de tierra del circuito.

No son interfaces intercambiables y debe utilizarse la correspondiente al microcontrolador que se desea programar.

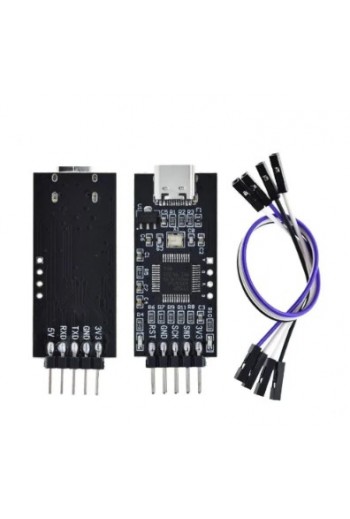

IDENTIFICACIÓN DE TERMINALES

El módulo cuenta con terminales identificadas en la tarjeta para facilitar la conexión.

Conector principal de programación:

• 3V3: conexión de referencia o alimentación de 3.3V, según el diseño del módulo.
• SWIM: señal de comunicación para microcontroladores STM8.
• SWD: señal asociada a la interfaz de programación STM32.
• GND: referencia de tierra.
• RST: señal de reinicio del microcontrolador.

Conexiones adicionales identificadas en la tarjeta:

• 5V.
• RXD.
• TXD.
• GND.
• 3V3.

Importante: las conexiones adicionales pueden depender del diseño y firmware del dispositivo. La presencia de terminales RXD y TXD no garantiza la disponibilidad de una interfaz USB a UART funcional.

Antes de conectar el programador, debe verificarse la distribución de terminales y la compatibilidad de voltajes con el circuito de destino.

PROGRAMACIÓN DE MICROCONTROLADORES

El XS-631 permite realizar operaciones de programación en microcontroladores compatibles mediante una conexión USB a la computadora.

El procedimiento general consiste en conectar el programador, establecer las conexiones con el microcontrolador y utilizar una herramienta de programación compatible.

Dependiendo del dispositivo y software utilizado, pueden realizarse operaciones como:

• Identificación del microcontrolador.
• Lectura de información del dispositivo.
• Borrado de memoria Flash.
• Grabación de firmware.
• Verificación de programación.
• Depuración de aplicaciones compatibles.
• Configuración de opciones disponibles del microcontrolador.

Algunas funciones pueden estar restringidas por la configuración de seguridad del microcontrolador.

SOFTWARE DE PROGRAMACIÓN

El programador puede utilizarse con herramientas compatibles con la interfaz ST-Link V2, dependiendo del firmware instalado y del microcontrolador de destino.

Entre las herramientas utilizadas para estas aplicaciones se encuentran:

• STM32CubeProgrammer para dispositivos STM32 compatibles.
• STM32CubeIDE para desarrollo y depuración STM32, cuando existe compatibilidad.
• ST Visual Programmer (STVP) para dispositivos STM8 compatibles.
• Otras herramientas de programación y depuración que admitan el dispositivo.

Las versiones recientes de algunos programas pueden limitar el soporte para determinados programadores compatibles o versiones antiguas de firmware.

¿CÓMO SE UTILIZA?

1. Identificar el modelo del microcontrolador que se desea programar.
2. Seleccionar el software compatible con el dispositivo.
3. Conectar el programador XS-631 a un puerto USB de la computadora.
4. Identificar las terminales de programación del microcontrolador.
5. Conectar las señales SWD o SWIM según corresponda.
6. Conectar la referencia de tierra GND.
7. Verificar la alimentación y los niveles de voltaje del circuito.
8. Ejecutar el software de programación.
9. Establecer comunicación con el microcontrolador.
10. Realizar la operación de programación o depuración requerida.

Es importante evitar conexiones incorrectas o cortocircuitos que puedan dañar el programador, el microcontrolador o la computadora.

APLICACIONES

• Programación de microcontroladores STM32 compatibles.
• Programación de microcontroladores STM8 compatibles.
• Grabación de firmware.
• Depuración de sistemas embebidos.
• Desarrollo de tarjetas electrónicas.
• Proyectos de automatización.
• Prototipos electrónicos.
• Programación de tarjetas de desarrollo.
• Pruebas de firmware.
• Mantenimiento de equipos electrónicos.
• Reparación de tarjetas de control.
• Desarrollo de aplicaciones con microcontroladores.
• Laboratorios de electrónica.
• Enseñanza de programación de sistemas embebidos.
• Investigación y desarrollo electrónico.

VENTAJAS

• Compatible con interfaces ST-Link V2.
• Permite trabajar con familias STM8 y STM32 compatibles.
• Conexión directa mediante USB tipo A.
• Diseño compacto y portátil.
• Terminales identificadas en la tarjeta.
• Incluye cables Dupont.
• Permite realizar programación de firmware.
• Admite funciones de depuración en dispositivos compatibles.
• Adecuado para desarrollo y mantenimiento electrónico.
• Útil para estudiantes, técnicos y desarrolladores.

RECOMENDACIONES DE USO

• Verificar la compatibilidad del microcontrolador antes de conectar.
• Identificar correctamente las señales SWD o SWIM.
• Comprobar la distribución de terminales.
• Respetar los niveles de voltaje del circuito.
• No conectar señales de 5V directamente a terminales que únicamente admitan 3.3V.
• Evitar alimentar simultáneamente el circuito desde fuentes incompatibles.
• Verificar que el programador sea reconocido por el software.
• Utilizar herramientas compatibles con el firmware instalado.
• Evitar desconectar el dispositivo durante una operación de escritura.

IMPORTANTE

• Modelo comercial: XS-631.
• Tipo: Programador y depurador ST-Link V2 compatible.
• Compatibilidad: STM8 y STM32 compatibles.
• Conexión a computadora: USB tipo A.
• Interfaces de programación: SWD y SWIM.
• Incluye cables Dupont para conexión.
• Es un dispositivo compatible y no necesariamente un programador original de STMicroelectronics.
• La compatibilidad depende del modelo del microcontrolador, el firmware del programador y el software utilizado.
• Las terminales RXD y TXD visibles no garantizan una función USB a UART.
• Verificar los niveles eléctricos antes de conectar el dispositivo.
• No se garantiza compatibilidad con todos los modelos de STM32 o STM8.

INCLUYE

• 1 programador y depurador USB ST-Link V2 compatible, modelo XS-631.
• 5 cables Dupont de conexión.
