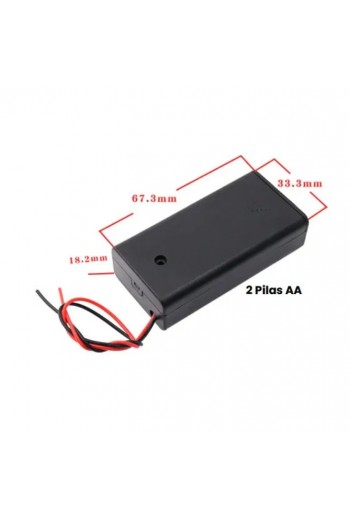

660-1030 Portapilas para 2 Baterías AA con Interruptor ON/OFF, Tapa y Conector 2 Pines

660-1030 Portapilas para 2 Baterías AA con Interruptor ON/OFF, Tapa y Conector 2 Pines

El 660-1030 es un portapilas diseñado para alojar 2 baterías AA, incorporando una cubierta protectora, interruptor deslizante ON/OFF y cable de salida con conector de 2 pines.

Las dos baterías se conectan internamente en serie, proporcionando aproximadamente 3 V utilizando pilas alcalinas de 1.5 V o aproximadamente 2.4 V utilizando baterías recargables Ni-MH de 1.2 V.

El interruptor integrado permite conectar o desconectar fácilmente la alimentación del circuito sin necesidad de retirar las baterías, facilitando su utilización en proyectos electrónicos, juguetes, prototipos, módulos, sistemas de iluminación y equipos portátiles.

Cuenta con una tapa removible que mantiene las baterías protegidas dentro del compartimiento y proporciona una presentación más adecuada para instalaciones permanentes o proyectos terminados.

CARACTERÍSTICAS

• Portapilas para 2 baterías AA.
• Clave: 660-1030.
• Configuración de las baterías en serie.
• Interruptor deslizante ON/OFF integrado.
• Tapa protectora removible.
• Cables de alimentación rojo y negro.
• Conector de salida de 2 pines.
• Compartimientos individuales para las baterías.
• Contactos metálicos con resorte.
• Cuerpo plástico color negro.
• Diseño compacto y portátil.
• Permite reemplazar fácilmente las baterías.

ESPECIFICACIONES

• Clave: 660-1030.
• Tipo: Portapilas con tapa e interruptor.
• Número de baterías: 2.
• Formato de batería: AA.
• Configuración: Serie.
• Voltaje con 2 pilas alcalinas de 1.5 V: aproximadamente 3 V.
• Voltaje con 2 baterías Ni-MH de 1.2 V: aproximadamente 2.4 V.
• Interruptor: ON/OFF deslizante.
• Salida: Cable de 2 conductores.
• Polaridad de cables: Rojo (+) / Negro (-).
• Conector: 2 pines.
• Color: Negro.
• Tapa: Sí, removible.

ALIMENTACIÓN CON 2 BATERÍAS AA

El portapilas conecta las 2 baterías AA en serie, por lo que el voltaje de ambas baterías se suma mientras la capacidad en Ah permanece aproximadamente igual a la capacidad de una sola batería.

Dependiendo del tipo de batería utilizada, el voltaje nominal del conjunto será diferente:

• 2 pilas alcalinas AA de 1.5 V: aproximadamente 3 V.
• 2 baterías recargables Ni-MH AA de 1.2 V: aproximadamente 2.4 V.

El voltaje real puede variar dependiendo del tipo de batería, estado de carga y corriente consumida por el dispositivo conectado.

INTERRUPTOR ON/OFF INTEGRADO

El 660-1030 incorpora un interruptor deslizante directamente en el cuerpo del portapilas.

Este interruptor permite encender y apagar la alimentación del proyecto sin necesidad de desconectar el conector o retirar las baterías.

Esto resulta especialmente práctico en proyectos portátiles, prototipos y equipos donde se requiere un control de alimentación sencillo.

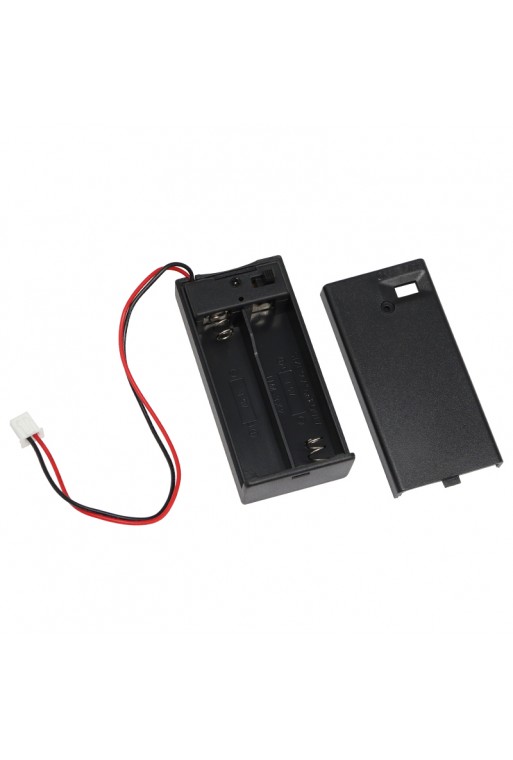

TAPA PROTECTORA

El compartimiento de las baterías cuenta con una tapa removible que ayuda a mantener las baterías protegidas y sujetas dentro del portapilas.

La tapa puede retirarse para realizar el cambio de las baterías y volver a colocarse después de la instalación.

Esta característica proporciona un acabado más limpio que los portapilas abiertos y ayuda a evitar que las baterías se desprendan accidentalmente durante la manipulación del proyecto.

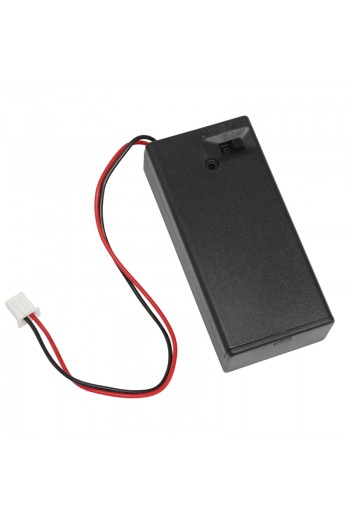

CABLE CON CONECTOR DE 2 PINES

El portapilas incluye un cable de salida formado por dos conductores:

• Cable rojo: positivo (+).
• Cable negro: negativo (-).

Los cables terminan en un conector de 2 pines, permitiendo conectar y desconectar fácilmente el portapilas de un circuito o módulo compatible.

Antes de realizar la conexión se recomienda verificar la polaridad y compatibilidad física del conector con el equipo donde será utilizado.

APLICACIONES

• Proyectos electrónicos.
• Prototipos.
• Robótica educativa.
• Juguetes electrónicos.
• Módulos electrónicos.
• Sistemas con microcontroladores.
• Iluminación LED de bajo voltaje.
• Equipos portátiles.
• Proyectos escolares.
• Prácticas de electrónica.
• Fuentes de alimentación portátiles.
• Reemplazo de portapilas en equipos compatibles.

VENTAJAS DEL PORTAPILAS CON INTERRUPTOR

• No requiere instalar un interruptor externo para controlar la alimentación.
• Permite apagar el circuito sin retirar las baterías.
• La tapa mantiene protegidas las baterías.
• El conector facilita desmontar el portapilas del proyecto.
• Compatible con baterías AA ampliamente disponibles.
• Adecuado para proyectos compactos y portátiles.

INSTALACIÓN DE LAS BATERÍAS

1. Retire la tapa del portapilas.
2. Identifique las marcas de polaridad (+) y (-) dentro de cada compartimiento.
3. Coloque las dos baterías AA respetando la polaridad indicada.
4. Verifique que ambas baterías queden correctamente sujetas por los contactos.
5. Coloque nuevamente la tapa.
6. Conecte el conector de 2 pines al circuito correspondiente.
7. Utilice el interruptor ON/OFF para controlar la alimentación.

IMPORTANTE

• Las baterías no están incluidas.
• Utiliza 2 baterías tamaño AA.
• Las baterías se conectan internamente en serie.
• Con pilas alcalinas AA de 1.5 V proporciona aproximadamente 3 V.
• Con baterías recargables Ni-MH AA de 1.2 V proporciona aproximadamente 2.4 V.
• No mezcle baterías nuevas con usadas.
• No mezcle baterías de diferente química, capacidad o estado de carga.
• Respete la polaridad indicada dentro del portapilas.
• Verifique la polaridad del conector antes de conectarlo a otro dispositivo.
• El conector físicamente compatible no garantiza que otro dispositivo utilice la misma distribución de polaridad.
• Retire las baterías cuando el producto vaya a permanecer almacenado durante periodos prolongados.

INCLUYE

• 1 - Portapilas 660-1030 para 2 baterías AA.
• 1 - Tapa protectora.
• 1 - Interruptor ON/OFF integrado.
• 1 - Cable rojo/negro con conector de 2 pines.
