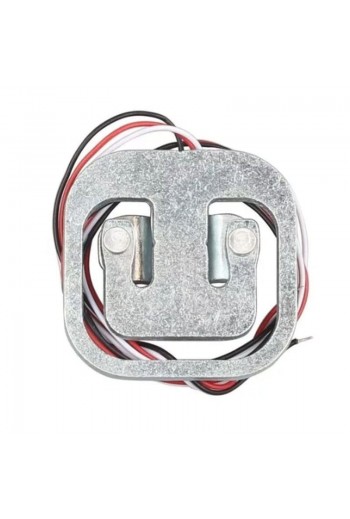

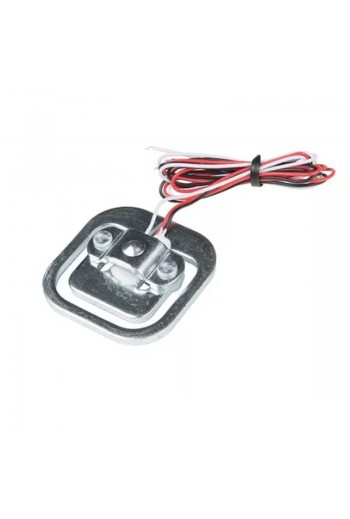

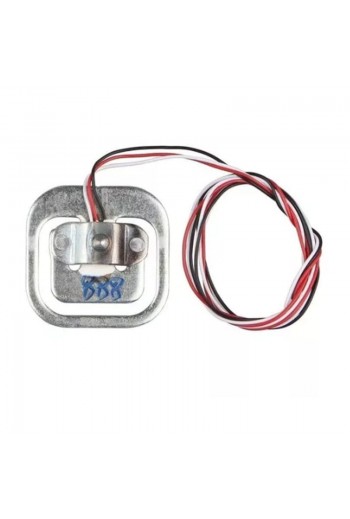

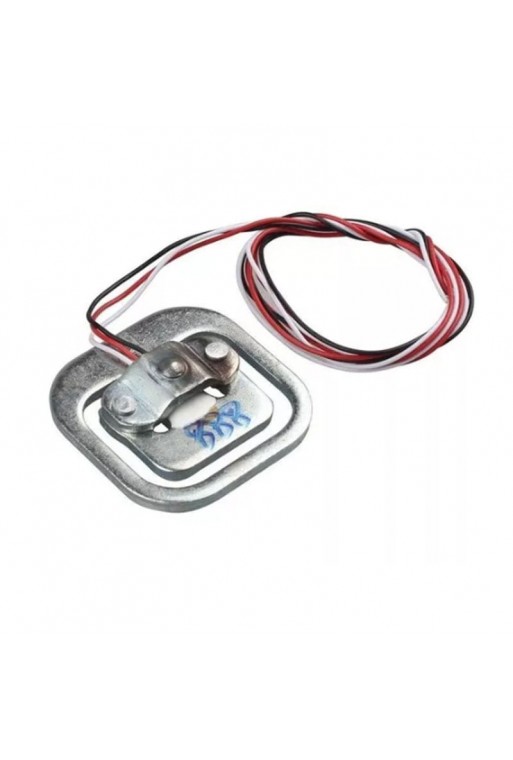

XS-112 Celda de Carga 50 kg, Sensor de Peso, Galga Extensiométrica

XS-112 Celda de Carga 50 kg, Sensor de Peso, Galga Extensiométrica

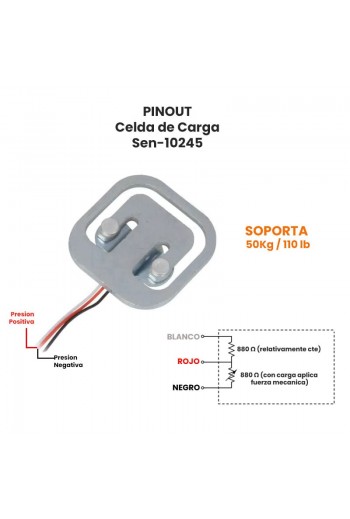

La Celda de Carga 50Kg Sen-10245  es un transductor que puede medir el peso o la fuerza y la convierte en una señal eléctrica, mediante un dispositivo mecánico, la fuerza que se desea medir deforma el sensor y convierte el desplazamiento o deformación en señales eléctricas. Soporta cerca de 110 libras (aproximadamente 50 Kg).

La Celda es muy usaba en basculas digitales, siendo que la señal eléctrica de salida es del orden de unos pocos milivoltios  es ideal usarlo con el Modulo HX711 para poder tener la información digital y procesarla en alguna tarjeta de desarrollo Arduino, ESP32, ESP8266 y/o Raspberry.

De la celda de carga obtenemos una señal eléctrica que usaremos para censar la carga. Esta señal esta en el orden de mV por lo cual es necesario utilizar otro dispositivo para poder tener el dato. El dispositivo HX711 nos ayudara a amplificar esta señal además que es un conversor analógico digital (24 bits) y útil para posteriormente procesar la información en alguna tarjeta de desarrollo. Este circuito amplificador esta especialmente diseñado para las celdas de carga para que con una simple calibración se puedan hacer mediciones de peso.

ESPECIFICACIONES

• Voltaje de entrada : ≤10V
• Peso: Soporta 50 Kg (110 Libras) máximo
• Sensibilidad: 1.0±0.1
• Material: Aluminio
• Temperatura de operación: 0°C a 50°C
• Se sugiere el uso del módulo HX711 disponible en este enlace
• Tenemos otras celdas de carga disponibles en este enlace

INCLUYE

• 1- XS-112 Celda de Carga 50 kg, Sensor de Peso, Galga Extensiométrica
