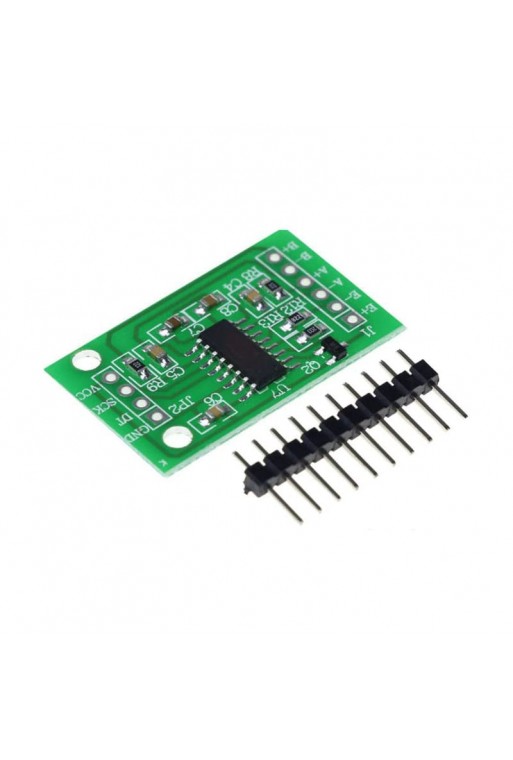

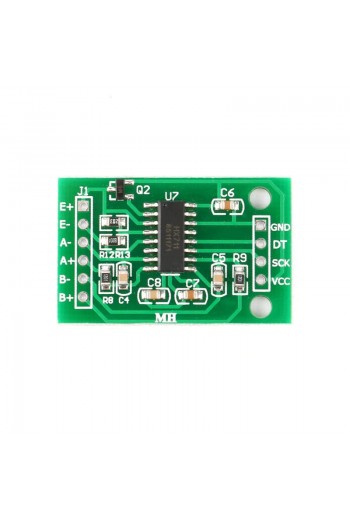

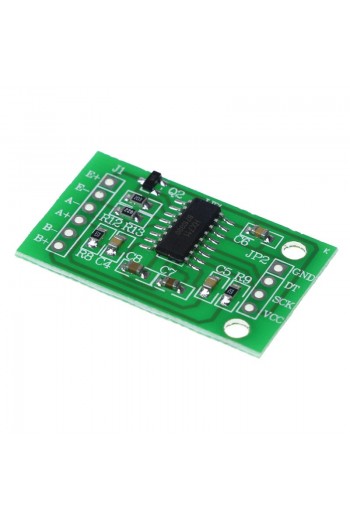

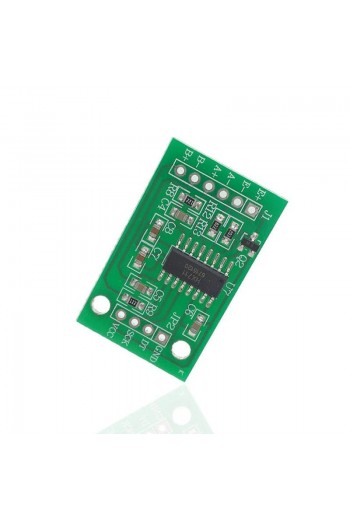

XS-51 Módulo Amplificador Para Celda De Carga, HX711, Báscula

XS-51 Módulo Amplificador Para Celda De Carga, HX711, Báscula

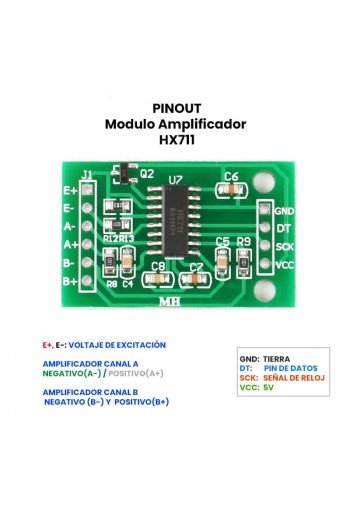

El Modulo HX711 Sensor de presión, es un convertidor analógico – digital (ADC) de precisión de 24 bits. Así mismo el muestreo del módulo tiene una resolución de conversión que va desde un valor 0 a 167,772,15 datos. Es por ello que el valor cero corresponde a los 0 volts y el valor de 5 volts al valor máximo de muestreo. Finalmente esté módulo es compatible con las celdas de carga con valores desde un 1 Kg, 5 Kg y 10 Kg (disponibles en este enlace)

Está diseñado para pesar escalas y aplicaciones de control industrial para interfaz directamente con un sensor de puente. Además, para utilizar este módulo deberás utilizar una celda de carga. Estas pueden soportar diferentes pesos, desde 1 Kg, 5 Kg y 10 Kg. Básicamente estas celdas de carga consisten en una barra de aluminio con agujeros roscados para su montaje y cuatro galgas extensiométricas unidas a la barra.

ESPECIFICACIONES

• Voltaje de trabajo:  5 Volts
• Consumo de corriente: < 10 mA
• Voltaje de entrada diferencial: +/- 40 mA
• Resolución de conversión ADC: 24 bits
• Temperatura de trabajo: -40°C @ 85 °C
• Frecuencia de refresco: 80 Hz
• Dimensiones: 38 mm* 21 mm * 10 mm
• Incluye: pin headers macho
• Posee dos canales de entrada diferencial seleccionables
• PGA activo de bajo ruido en chip con ganancia seleccionable de 32,64 y 128
• Regulador de fuente de alimentación en chip para células de carga y fuente de alimentación analógica ADC
• Oscilador en chip
• Restablecimiento de encendido en chip
• Control digital simple e interfaz en serie
• Velocidad de datos de salida seleccionable de 10SPS u 80SPS
• Rechazo de suministro simultáneo de 50 y 60 Hz
• Compatibles con estos modelos de celdas de carga

INCLUYE

• 1- XS-51 Módulo Amplificador Para Celda De Carga, HX711, Báscula
