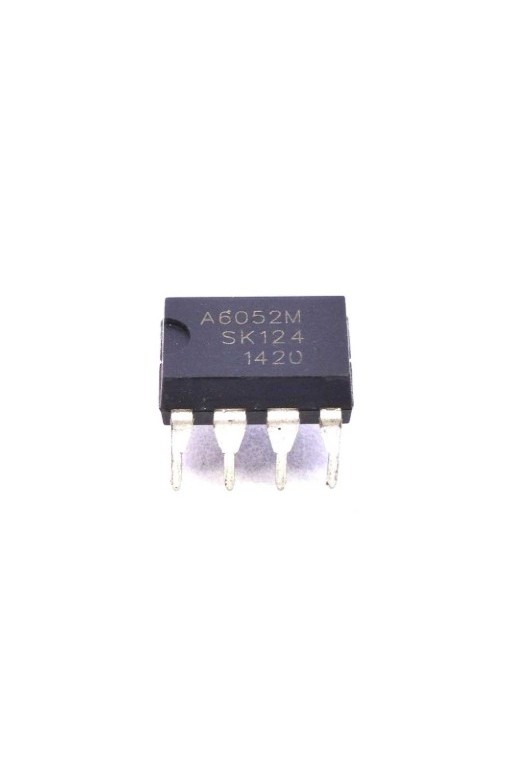

STR-A6052M Circuito para Fuente Switching 650V 24.5W SMPS PWM, DIP-8

STR-A6052M Circuito Integrado para Fuente Switching 650V 24.5W PWM, DIP-8

El A6052M, cuya referencia completa es STR-A6052M, es un circuito integrado de potencia de Sanken diseñado para aplicaciones de fuentes de alimentación conmutadas (SMPS). Integra en un solo encapsulado un MOSFET de potencia de alta tensión y un controlador PWM en modo corriente, reduciendo la cantidad de componentes externos necesarios para construir una fuente switching.

El STR-A6052M pertenece a la familia STR-A6000 y está diseñado para aplicaciones de baja potencia como fuentes auxiliares, cargadores, adaptadores de corriente y fuentes de alimentación para equipos electrónicos.

El dispositivo incorpora un MOSFET con tensión de ruptura mínima de 650 V, una potencia de salida típica de hasta 24.5 W en las condiciones especificadas por el fabricante y una frecuencia de conmutación típica de 67 kHz. :contentReference[oaicite:1]{index=1}

CARACTERÍSTICAS

• Power IC para fuentes de alimentación conmutadas.
• MOSFET de potencia y controlador PWM integrados.
• Control PWM en modo corriente.
• Voltaje de ruptura del MOSFET: 650 V mínimo.
• Potencia de salida típica: hasta 24.5 W.
• Frecuencia de conmutación típica: 67 kHz.
• Circuito de arranque integrado.
• Función de standby automático.
• Operación PWM con carga normal.
• Operación Burst con cargas ligeras.
• Función de conmutación aleatoria para reducir EMI.
• Compensación de pendiente (Slope Compensation).
• Leading Edge Blanking.
• Protecciones integradas contra sobrecorriente, sobrecarga, sobretensión y sobretemperatura.

ESPECIFICACIONES

• Modelo: A6052M.
• Referencia completa: STR-A6052M.
• Fabricante: Sanken Electric.
• Serie: STR-A6000.
• Tipo: Power IC / controlador PWM con MOSFET integrado.
• Topología principal: Flyback.
• Voltaje Drain-Source mínimo: 650 V.
• Resistencia RDS(on) máxima: 2.8 Ω.
• Frecuencia de oscilación típica: 67 kHz.
• Potencia de salida típica: 24.5 W.
• Voltaje máximo VCC: 32 V.
• Protección contra sobrecorriente: Sí.
• Protección contra sobrecarga: Auto-reinicio.
• Protección contra sobretensión: Apagado con enclavamiento.
• Protección térmica: Apagado con enclavamiento.
• Encapsulado: DIP-8 con 7 terminales efectivos.
• Montaje: Through-Hole (THT).

¿QUÉ ES EL STR-A6052M?

El STR-A6052M combina en un mismo circuito integrado las funciones de un MOSFET de potencia y un controlador PWM. Esta integración permite diseñar fuentes conmutadas utilizando menos componentes externos y facilita la implementación de fuentes compactas.

El MOSFET interno se encarga de realizar la conmutación de alta tensión, mientras que el controlador PWM regula su funcionamiento de acuerdo con la retroalimentación de la fuente.

La familia STR-A6000 incorpora además circuitos de arranque y funciones de ahorro de energía, permitiendo reducir el consumo cuando la fuente se encuentra sin carga o trabajando con una carga muy ligera. :contentReference[oaicite:2]{index=2}

OPERACIÓN PWM Y BURST

Durante el funcionamiento normal, el STR-A6052M utiliza control PWM en modo corriente para regular la energía transferida por la fuente.

Cuando la carga disminuye considerablemente, el circuito puede cambiar automáticamente a un modo de operación tipo Burst, reduciendo el consumo de energía durante condiciones de baja demanda.

El fabricante especifica además un consumo de entrada inferior a 25 mW sin carga, ayudando a reducir el consumo en espera de los equipos. :contentReference[oaicite:3]{index=3}

PROTECCIONES INTEGRADAS

• OCP: protección contra sobrecorriente con limitación ciclo por ciclo.
• OLP: protección contra sobrecarga con función de auto-reinicio.
• OVP: protección contra sobretensión con apagado mediante enclavamiento.
• TSD: protección contra sobretemperatura.
• Brown-In / Brown-Out: protección durante condiciones anormales de tensión de entrada.
• Leading Edge Blanking: ayuda a evitar activaciones incorrectas durante el inicio de cada ciclo.

APLICACIONES

• Fuentes de alimentación conmutadas (SMPS).
• Fuentes Flyback.
• Adaptadores de corriente AC/DC.
• Cargadores de baterías.
• Fuentes auxiliares.
• Fuentes de standby.
• Equipos de audio y video.
• Electrodomésticos.
• Equipos de oficina.
• Equipos electrónicos industriales.
• Reparación de fuentes switching.

ENCAPSULADO DIP-8

El STR-A6052M utiliza un encapsulado tipo DIP-8 con un terminal removido, por lo que físicamente se presenta como un encapsulado de 8 posiciones pero cuenta con 7 terminales eléctricas efectivas. El fabricante identifica el encapsulado como DIP8 (Pin 6 Removed). :contentReference[oaicite:4]{index=4}

Este formato permite realizar el montaje directamente sobre la tarjeta electrónica mediante tecnología Through-Hole.

IMPORTANTE PARA REEMPLAZO

• La referencia comercial completa es STR-A6052M; el marcado del componente puede aparecer como A6052M.
• No debe confundirse con otros componentes cuyo código comience con A6052.
• Verifique el encapsulado y la distribución de terminales antes de realizar un reemplazo.
• El componente integra un MOSFET de alta tensión, por lo que puede encontrarse conectado directamente a la etapa primaria de una fuente switching.
• Las fuentes conmutadas pueden conservar voltajes peligrosos incluso después de desconectarse de la red eléctrica.
• Antes de sustituir el circuito integrado, revise los componentes asociados de la fuente para evitar que una falla externa vuelva a dañarlo.

INCLUYE

• 1 - Circuito Integrado A6052M / STR-A6052M de Sanken.
• Power IC para fuente switching.
• 650 V, 24.5 W, 67 kHz.
• Encapsulado DIP-8 con 7 terminales efectivas.
