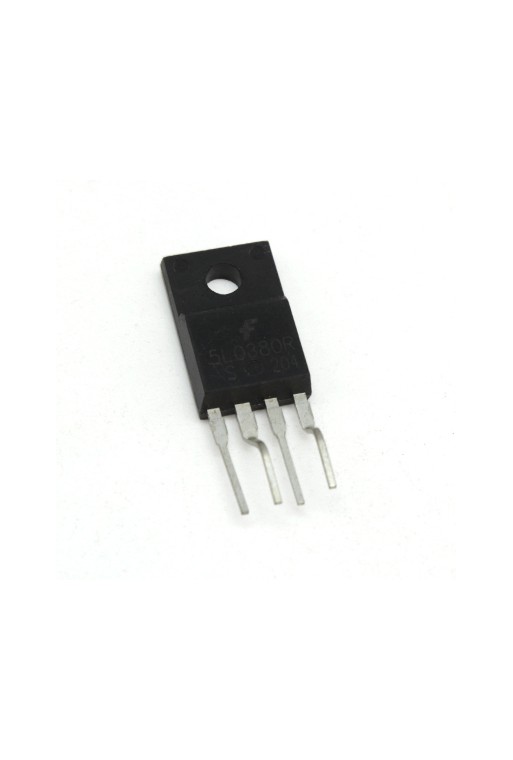

KA5L0380R Circuito Integrado para Fuente Switching SMPS 800V 3A PWM, TO-220F-4

KA5L0380R Circuito Integrado para Fuente Switching 800V 3A PWM, TO-220F-4

El KA5L0380R es un circuito integrado de potencia de la familia SPS (Smart Power Switch), desarrollado originalmente por Fairchild Semiconductor y actualmente fabricado por onsemi. Está diseñado específicamente para aplicaciones de fuentes de alimentación conmutadas (SMPS) conectadas a la red eléctrica.

El dispositivo integra en un solo componente un SenseFET de alta tensión de 800 V y un controlador PWM en modo corriente, reduciendo considerablemente la cantidad de componentes externos necesarios para construir una fuente switching.

El KA5L0380R cuenta con un oscilador de frecuencia fija de 50 kHz, limitación de corriente ciclo por ciclo, protección contra sobrecorriente, protección contra sobretensión, apagado térmico y bloqueo por bajo voltaje. Estas funciones permiten desarrollar fuentes de alimentación más compactas y confiables.

Su diseño es especialmente apropiado para convertidores Flyback y Forward de baja potencia, incluyendo aplicaciones de reparación de fuentes electrónicas, televisores, monitores, equipos de audio y otros dispositivos alimentados directamente desde la red eléctrica.

CARACTERÍSTICAS

• Circuito integrado de potencia para fuentes switching.
• Familia SPS (Smart Power Switch).
• SenseFET de alta tensión integrado.
• Controlador PWM en modo corriente integrado.
• Voltaje Drain-Source máximo: 800 V.
• Corriente continua de Drain: 3 A a 25 °C.
• Corriente Drain pulsada: 12 A.
• Frecuencia de operación fija: 50 kHz.
• Limitación de corriente ciclo por ciclo.
• Protección contra sobrecorriente.
• Protección contra sobretensión.
• Protección térmica interna.
• Bloqueo por bajo voltaje (UVLO).
• Función de reinicio automático.
• Encapsulado TO-220F-4L.

ESPECIFICACIONES

• Modelo: KA5L0380R.
• Fabricante actual: onsemi.
• Fabricante original: Fairchild Semiconductor.
• Tipo: Smart Power Switch (SPS).
• Aplicación: Fuente de alimentación conmutada.
• Tipo de controlador: PWM en modo corriente.
• Voltaje máximo Drain-Source: 800 V.
• Voltaje máximo Gate-Source: ±30 V.
• Corriente continua Drain: 3 A a TC = 25 °C.
• Corriente continua Drain: 2.1 A a TC = 100 °C.
• Corriente Drain pulsada: 12 A.
• Resistencia RDS(on): 5 ? máximo.
• Resistencia RDS(on) típica: 4 ?.
• Frecuencia de operación: 50 kHz.
• Voltaje máximo de alimentación VCC: 30 V.
• Encapsulado: TO-220F-4L.
• Número de terminales: 4.
• Montaje: Through-Hole (THT).

¿QUÉ ES EL KA5L0380R?

El KA5L0380R combina las funciones que normalmente requerirían un MOSFET de potencia y un controlador PWM externo. En su interior integra el elemento de conmutación de alta tensión junto con el circuito encargado de controlar su funcionamiento.

Esta integración permite reducir el número de componentes utilizados en una fuente conmutada, disminuir el espacio requerido en la tarjeta y simplificar el diseño de la etapa primaria de la fuente.

El SenseFET integrado soporta hasta 800 V entre Drain y Source, mientras que el controlador PWM regula la conmutación de acuerdo con la señal de retroalimentación aplicada a la terminal FB.

FUNCIONES DE PROTECCIÓN

• Limitación de corriente ciclo por ciclo: limita la corriente del elemento de potencia durante cada ciclo de conmutación.
• Protección contra sobrecorriente: ayuda a proteger el dispositivo ante condiciones de carga excesiva.
• Protección contra sobretensión: incorpora protección interna para condiciones de sobretensión.
• Protección térmica: desconecta el dispositivo cuando la temperatura interna alcanza un nivel peligroso.
• UVLO: evita la operación incorrecta cuando la alimentación del controlador es insuficiente.
• Auto-Restart: permite que el dispositivo intente recuperar automáticamente su funcionamiento después de determinadas condiciones de falla.

FRECUENCIA DE OPERACIÓN DE 50 kHz

El KA5L0380R incorpora un oscilador interno con una frecuencia fija de aproximadamente 50 kHz. Esto elimina la necesidad de utilizar un oscilador externo para establecer la frecuencia básica de conmutación.

La frecuencia fija simplifica el diseño de fuentes de alimentación y permite reducir el número de componentes externos utilizados en el circuito de control.

APLICACIONES

• Fuentes de alimentación conmutadas (SMPS).
• Fuentes Flyback.
• Convertidores Forward.
• Fuentes de alimentación de televisores.
• Monitores.
• Equipos de audio.
• Electrodomésticos.
• Adaptadores de corriente.
• Fuentes auxiliares.
• Equipos electrónicos industriales.
• Reparación de fuentes switching.
• Reemplazo de circuitos de potencia en fuentes electrónicas.

ENCAPSULADO Y TERMINALES

El KA5L0380R utiliza un encapsulado TO-220F-4L con cuatro terminales:

• Pin 1 - GND: tierra del controlador.
• Pin 2 - Drain: conexión al drenaje del SenseFET interno.
• Pin 3 - VCC: alimentación del circuito de control.
• Pin 4 - FB: entrada de retroalimentación.

El encapsulado TO-220F permite utilizar el dispositivo mediante montaje Through-Hole y facilita su instalación en tarjetas de fuentes de alimentación.

VENTAJAS

• Integra MOSFET de alta tensión y controlador PWM.
• Reduce el número de componentes externos.
• Diseño compacto.
• Protecciones integradas.
• Frecuencia de operación fija.
• Ideal para fuentes Flyback y Forward.
• Facilita la reparación de fuentes switching.
• Encapsulado TO-220F de fácil montaje.

IMPORTANTE

• El KA5L0380R no es únicamente un MOSFET; integra el SenseFET y el controlador PWM.
• El voltaje máximo del SenseFET es de 800 V.
• La corriente continua especificada es de 3 A a 25 °C.
• La corriente de 12 A corresponde a la corriente Drain pulsada y no debe considerarse como corriente continua de operación.
• Las fuentes donde se utiliza este componente pueden contener voltajes peligrosos incluso después de desconectarlas de la red eléctrica.
• Antes de reemplazar el circuito integrado, revise los componentes asociados de la fuente, especialmente diodos, resistencias, capacitores, transformador y circuito de retroalimentación.
• Verifique la distribución de terminales antes de instalarlo.

INCLUYE

• 1 - Circuito Integrado KA5L0380R SPS para Fuente Switching, 800 V, 3 A, 50 kHz, TO-220F-4L.
