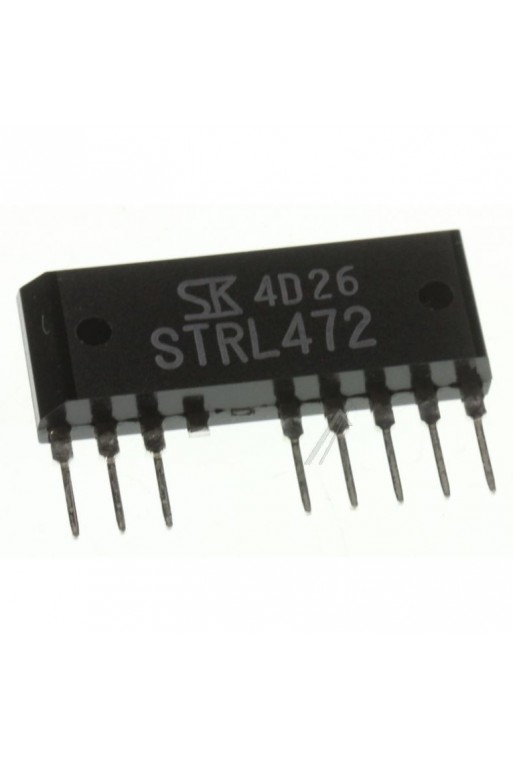

STRL472 Regulador Conmutado para Fuente Switching Flyback, STA-10L SIP-10

STR-L472 Circuito Integrado Regulador Conmutado para Fuente Switching Flyback, STA-10L SIP-10

El STR-L472 es un circuito integrado de potencia desarrollado por Sanken, diseñado para fuentes de alimentación conmutadas de tipo Flyback Cuasi-Resonante (Quasi-Resonant Flyback). Integra en un solo dispositivo un MOSFET de potencia de alto voltaje junto con el circuito de control PWM, reduciendo la cantidad de componentes externos y simplificando el diseño de la fuente.

Forma parte de la familia STR-L400, caracterizada por ofrecer alta eficiencia, bajo nivel de ruido EMI y múltiples sistemas de protección integrados. Su interruptor interno soporta hasta 900 V, permitiendo su utilización en fuentes conectadas directamente a la red eléctrica.

El STR-L472 incorpora funciones de limitación de corriente, protección contra sobrecarga (OLP) y protección térmica (OTP), aumentando la confiabilidad y seguridad del equipo donde es instalado.

CARACTERÍSTICAS

• Circuito integrado para fuentes conmutadas.
• Tecnología Quasi-Resonant Flyback.
• MOSFET de potencia integrado.
• Voltaje de ruptura del MOSFET: 900 V.
• Potencia de salida de hasta 74 W.
• Alta eficiencia.
• Bajo nivel de ruido EMI.
• Protección contra sobrecorriente.
• Protección contra sobrecarga (OLP).
• Protección contra sobretemperatura (OTP).
• Reduce la cantidad de componentes externos.
• Encapsulado STA-10L (SIP-10).
• Montaje Through-Hole.

ESPECIFICACIONES

• Modelo: STR-L472.
• Fabricante: Sanken.
• Familia: STR-L400.
• Tipo: Power IC para fuente conmutada.
• Topología: Flyback Cuasi-Resonante.
• MOSFET interno: Sí.
• Voltaje de ruptura: 900 V.
• Potencia máxima recomendada: 74 W.
• Voltaje máximo de alimentación (VCC): 35 V.
• Protecciones: Limitación de corriente, sobrecarga y sobretemperatura.
• Encapsulado: STA-10L / SIP-10.
• Montaje: Through-Hole (THT).

APLICACIONES

• Fuentes de alimentación conmutadas (SMPS).
• Fuentes Flyback.
• Fuentes de televisores.
• Monitores.
• Equipos de audio.
• Electrodomésticos.
• Equipos industriales.
• Cargadores y adaptadores de corriente.
• Reparación de fuentes electrónicas.

TECNOLOGÍA QUASI-RESONANT

La operación cuasi-resonante permite que el MOSFET conmute cerca del punto de mínimo voltaje, reduciendo las pérdidas de conmutación, el calentamiento y la emisión de interferencias electromagnéticas (EMI), además de mejorar la eficiencia de la fuente de alimentación.

IMPORTANTE

• El STR-L472 integra tanto el controlador PWM como el MOSFET de potencia.
• Está diseñado para trabajar directamente en fuentes conectadas a la red eléctrica.
• Antes de utilizarlo como reemplazo, verifique el encapsulado, distribución de terminales y especificaciones del equipo original.
• La sustitución debe realizarse únicamente con el equipo completamente desconectado de la red eléctrica.
• Se recomienda revisar los componentes asociados de la fuente antes de reemplazar el circuito integrado.

INCLUYE

• 1 - Circuito Integrado STR-L472 para Fuente Conmutada Flyback, STA-10L.
