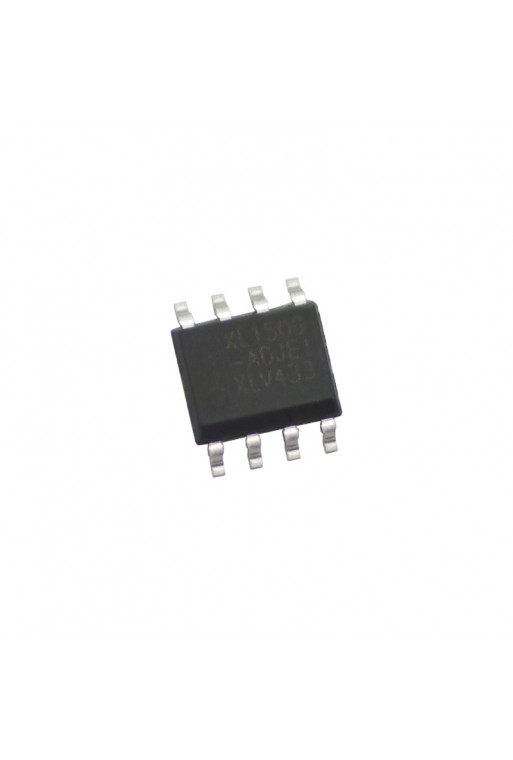

XL1509 Convertidor DC DC 4.5V-40V 2A 150kHz SMD SOIC-8

El XL1509 es un convertidor CC/CC reductor PWM de frecuencia fija de 150 KHz, capaz de alimentar una carga de 2 A con alta eficiencia, baja ondulación y excelente regulación de línea y carga. Con un mínimo de componentes externos, el regulador es fácil de usar e incluye compensación de frecuencia interna y un oscilador de frecuencia fija. El circuito de control PWM ajusta la relación de trabajo linealmente de 0 a 100 %. Incorpora una función de habilitación y una función de protección contra sobrecorriente. Cuando se activa la segunda función de limitación de corriente, la frecuencia de operación se reduce de 150 KHz a 50 KHz. Incorpora un bloque de compensación interno para minimizar el número de componentes externos.

CARACTERÍSTICAS

• Amplio rango de voltaje de entrada de 4,5 V a 40 V
• Versiones de 3,3 V, 5 V, 12 V y ajustables
• Salida ajustable de 1,23 V a 37 V
• Ciclo de trabajo máximo: 100 %
• Caída mínima: 1,5 V
• Frecuencia de conmutación fija de 150 kHz
• Capacidad de corriente de salida constante de 2 A
• Transistor de potencia optimizado interno
• Alta eficiencia
• Excelente regulación de línea y carga
• Capacidad de apagado TTL
• Pin de encendido/apagado con función de histéresis
• Función de apagado térmico integrada
• Función de límite de corriente integrada
• Segunda función de límite de corriente integrada
