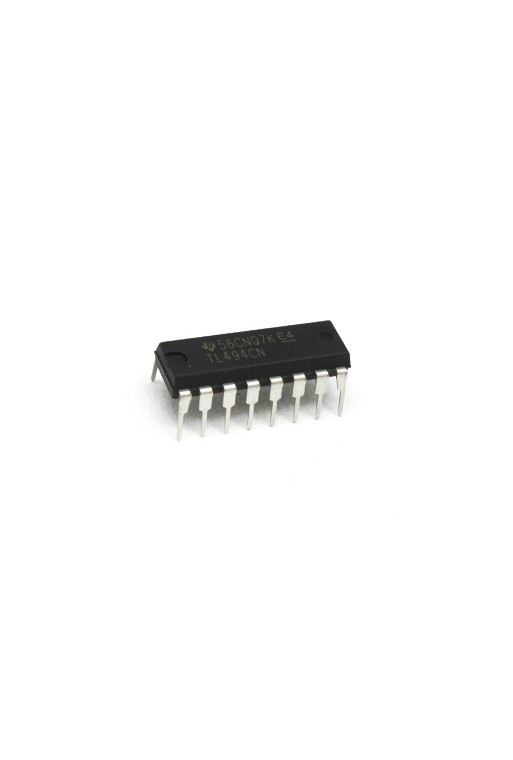

TL494CN Circuito Integrado Controlador PWM de Fuente Conmutada SMPS DIP-16

El dispositivo TL494 contiene dos amplificadores de error, un oscilador ajustable integrado, un comparador de control de tiempo muerto (DTC), un biestable de control de dirección de pulsos, un regulador de 5 V con una precisión del 5% y circuitos de control de salida. Los amplificadores de error presentan un rango de voltaje en modo común de –0,3 V a VCC – 2 V. El comparador de control de tiempo muerto tiene un offset fijo que proporciona aproximadamente un 5% de tiempo muerto. El oscilador integrado puede puentearse conectando RT a la salida de referencia y proporcionando una entrada de diente de sierra a CT, o puede controlar los circuitos comunes en fuentes de alimentación síncronas de múltiples carriles. Los transistores de salida no comprometidos proporcionan capacidad de salida de emisor común o de seguidor de emisor. El dispositivo TL494 permite el funcionamiento en contrafase o de salida de un solo extremo, que se puede seleccionar mediante la función de control de salida. La arquitectura de este dispositivo impide que cualquiera de las salidas se pulse dos veces durante la operación push-pull. El dispositivo TL494 está diseñado para funcionar entre 0 °C y 70 °C. El dispositivo TL494I está diseñado para funcionar entre –40 °C y 85 °C.
