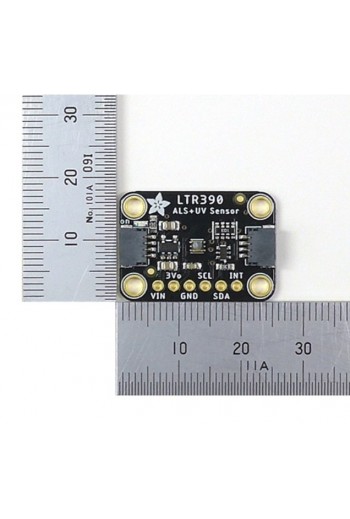

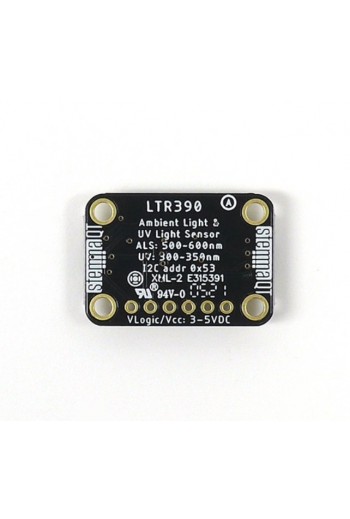

XS-624 Sensor de Luz Ultravioleta UVA LTR390 I2C STEMMA QT / Qwiic 4831

XS-624 Sensor de Luz Ultravioleta UVA LTR390 I2C STEMMA QT / Qwiic Adafruit 4831

El XS-624 Adafruit 4831 es un módulo sensor digital basado en el LTR390, diseñado para realizar mediciones de radiación ultravioleta UVA y luz ambiental mediante una interfaz digital I2C.

A diferencia de sensores que estiman la presencia de radiación UV a partir de la luz visible, el LTR390 incorpora un sensor dedicado con respuesta real en el espectro ultravioleta, con una respuesta espectral máxima aproximadamente entre 300 y 350 nm.

El módulo incorpora internamente el acondicionamiento de señal y conversión analógica-digital necesarios, por lo que no requiere un ADC externo para obtener las mediciones.

La tarjeta desarrollada por Adafruit incorpora conectores STEMMA QT compatibles con SparkFun Qwiic, facilitando su conexión mediante I2C sin necesidad de soldar cuando se utiliza un cable compatible.

También dispone de conexiones convencionales para utilizarlo con protoboard y microcontroladores como Arduino, Raspberry Pi, ESP32 y otras plataformas compatibles con comunicación I2C.

CARACTERÍSTICAS

• Sensor digital de radiación ultravioleta UVA.
• Sensor de luz ambiental integrado.
• Clave IDEA: XS-624.
• Producto Adafruit: 4831.
• Sensor: LTR390.
• Detección real de radiación en el espectro UV.
• Respuesta espectral UV con máximo aproximadamente entre 300 y 350 nm.
• Interfaz digital I2C.
• ADC integrado en el sensor.
• No requiere convertidor ADC externo.
• Compatible con sistemas de 3.3 V y 5 V mediante la electrónica incorporada en la tarjeta.
• Conectores STEMMA QT.
• Compatible con el sistema Qwiic.
• Puede utilizarse mediante conectores convencionales para protoboard.
• Compatible con Arduino.
• Compatible con Raspberry Pi.
• Compatible con diferentes microcontroladores y computadoras de placa única con I2C.
• Librerías disponibles para Arduino y CircuitPython / Python.

ESPECIFICACIONES

• Clave: XS-624.
• Marca: Adafruit.
• Product ID Adafruit: 4831.
• Sensor: LTR390.
• Tipo: Sensor digital de luz ultravioleta y luz ambiental.
• Medición UV: UVA.
• Respuesta espectral UV máxima: aproximadamente 300 a 350 nm.
• Medición adicional: Luz ambiental ALS.
• Interfaz de comunicación: I2C.
• Conversión analógica-digital: Integrada.
• Compatibilidad de la tarjeta: Sistemas de 3.3 V y 5 V.
• Conectores: 2 x STEMMA QT / Qwiic.
• Conector STEMMA QT: JST-SH de 4 pines, paso de 1.0 mm.
• Montaje alternativo: Pines para conexión convencional.

SENSOR DE RADIACIÓN ULTRAVIOLETA UVA

El LTR390 incorpora un canal dedicado para detectar radiación ultravioleta UVA.

Su respuesta espectral presenta un máximo aproximadamente entre 300 y 350 nm, permitiendo realizar mediciones directamente en el espectro ultravioleta.

Esto lo diferencia de algunos sensores que realizan una estimación de UV utilizando únicamente mediciones de luz visible o infrarroja.

El XS-624 resulta adecuado para proyectos relacionados con exposición solar, experimentación con fuentes UV, monitoreo ambiental y desarrollo de instrumentos electrónicos de medición.

SENSOR DE LUZ AMBIENTAL

Además del canal ultravioleta, el LTR390 incorpora un sensor de luz ambiental ALS (Ambient Light Sensor).

Esto permite utilizar un mismo módulo para obtener información tanto de la radiación UV como del nivel de iluminación ambiental.

Mediante las librerías correspondientes es posible procesar las lecturas del sensor para trabajar con valores relacionados con iluminación ambiental.

INTERFAZ DIGITAL I2C

La comunicación con el LTR390 se realiza mediante el protocolo digital I2C, utilizando las líneas:

• VCC / VIN: Alimentación.
• GND: Tierra.
• SDA: Línea de datos I2C.
• SCL: Línea de reloj I2C.

La utilización de I2C simplifica considerablemente la conexión del sensor y permite compartir el mismo bus con otros dispositivos I2C compatibles.

ADC INTEGRADO

El sensor LTR390 incorpora internamente el acondicionamiento y la conversión analógica-digital necesaria para procesar la señal generada por sus elementos fotosensibles.

Por esta razón, el microcontrolador recibe las mediciones mediante I2C y no necesita utilizar una entrada analógica ni un ADC externo.

Esta característica resulta especialmente útil con plataformas como Raspberry Pi, donde no se dispone de entradas analógicas integradas de forma nativa.

STEMMA QT / QWIIC

El módulo Adafruit 4831 incorpora dos conectores STEMMA QT compatibles físicamente con el sistema Qwiic.

STEMMA QT utiliza conectores compactos JST-SH de 4 pines con paso de 1.0 mm para alimentación y comunicación I2C.

Esto permite conectar el sensor rápidamente a tarjetas compatibles utilizando un cable STEMMA QT / Qwiic, sin necesidad de realizar soldaduras.

Al disponer de dos conectores es posible integrar el módulo dentro de una cadena de dispositivos I2C compatibles.

COMPATIBLE CON 3.3 V Y 5 V

La tarjeta breakout desarrollada por Adafruit incorpora circuitería adicional para facilitar su utilización con plataformas que trabajan con diferentes niveles lógicos.

Puede utilizarse con sistemas de 3.3 V, comunes en Raspberry Pi y diferentes microcontroladores modernos, así como con sistemas de 5 V utilizados por tarjetas como Arduino Uno.

Esta característica corresponde a la tarjeta Adafruit 4831 y no debe confundirse con las especificaciones eléctricas del circuito integrado LTR390 utilizado de forma independiente.

LTR390 VS SENSORES UV ANALÓGICOS

Una de las ventajas del LTR390 es que la conversión de la señal se realiza dentro del propio sensor.

En sensores UV con salida analógica, el usuario normalmente necesita medir el voltaje generado utilizando el ADC del microcontrolador o un convertidor analógico-digital externo.

Con el XS-624, las mediciones se obtienen directamente mediante comunicación digital I2C, simplificando tanto el hardware como el software necesario para adquirir los datos.

MEDICIÓN UV E ÍNDICE UV

El LTR390 proporciona una medición real del canal ultravioleta, pero el sensor por sí mismo no entrega directamente un valor de Índice UV (UVI).

El valor obtenido del canal UV puede procesarse mediante software. Las librerías de Adafruit incluyen herramientas que permiten trabajar con las lecturas del sensor y realizar cálculos derivados, incluyendo un valor de Índice UV.

Para aplicaciones donde se requieran mediciones calibradas o de precisión, deben considerarse las condiciones ópticas, calibración y características específicas del sistema.

COMPATIBILIDAD

• Arduino.
• Raspberry Pi.
• Adafruit Feather.
• Adafruit QT Py.
• ESP32.
• Microcontroladores compatibles con I2C.
• Computadoras de placa única compatibles con I2C.
• Sistemas STEMMA QT.
• Sistemas Qwiic compatibles.

APLICACIONES

• Medición de radiación UVA.
• Medición de luz ambiental.
• Monitoreo de exposición solar.
• Estaciones ambientales.
• Proyectos de meteorología.
• Experimentos con radiación ultravioleta.
• Detección de fuentes de luz UV.
• Sistemas de adquisición de datos.
• Proyectos con Arduino.
• Proyectos con Raspberry Pi.
• Proyectos con ESP32.
• Instrumentación electrónica.
• Proyectos educativos.
• Prototipos electrónicos.

LIBRERÍAS Y PROGRAMACIÓN

Adafruit proporciona documentación y librerías para facilitar la utilización del LTR390 con diferentes plataformas.

El sensor puede utilizarse mediante:

• Arduino IDE.
• CircuitPython.
• Python en plataformas compatibles.

Estas librerías permiten configurar el sensor, seleccionar parámetros de medición y obtener las lecturas correspondientes a los canales de luz ambiental y ultravioleta.

IMPORTANTE

• Clave IDEA: XS-624.
• Producto original: Adafruit 4831.
• Sensor utilizado: LTR390.
• Mide radiación UVA y luz ambiental.
• La comunicación se realiza mediante I2C.
• El ADC se encuentra integrado en el sensor.
• La tarjeta Adafruit está preparada para utilizarse con sistemas de 3.3 V y 5 V.
• Los conectores STEMMA QT son compatibles con Qwiic.
• El sensor no proporciona directamente un valor de Índice UV; éste puede derivarse mediante software a partir de las mediciones correspondientes.
• Para mediciones científicas o de precisión puede ser necesaria una calibración específica de la aplicación.
• El cable STEMMA QT / Qwiic no está incluido.

INCLUYE

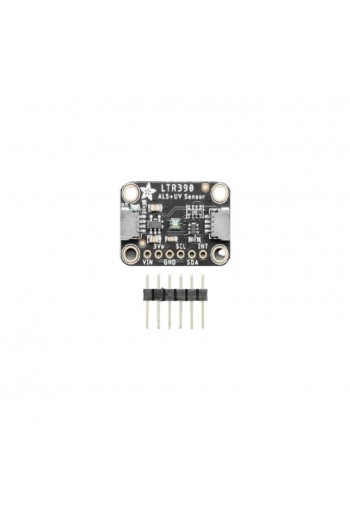

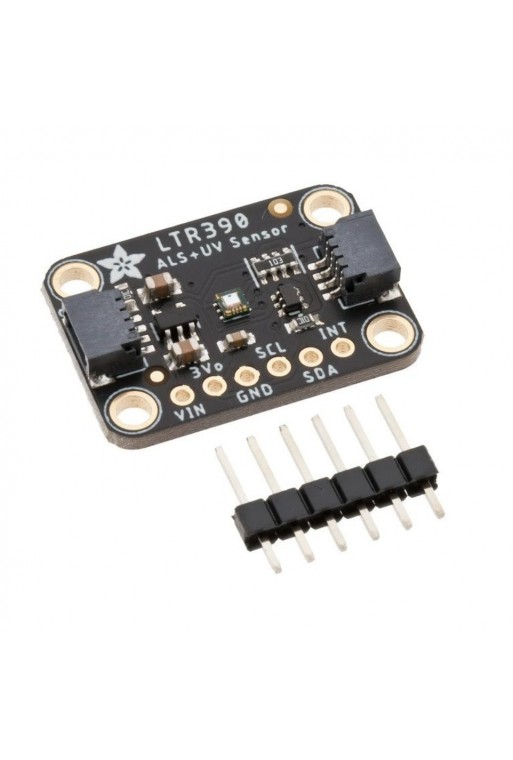

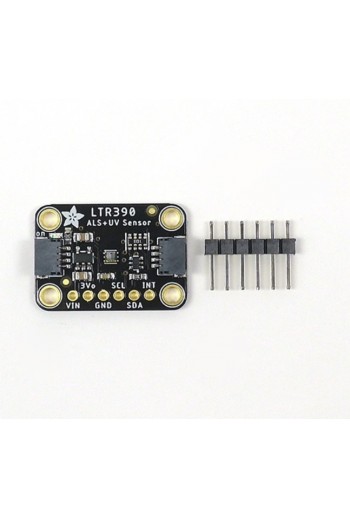

• 1 - Módulo sensor Adafruit LTR390 UV Light Sensor.
• Product ID Adafruit: 4831.
• 2 - Conectores STEMMA QT / Qwiic integrados en la tarjeta.
• 1 - Tira de pines para montaje convencional.
