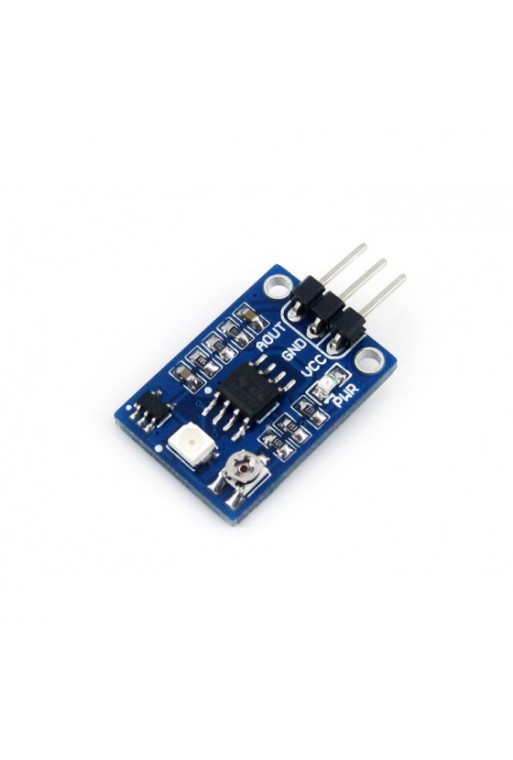

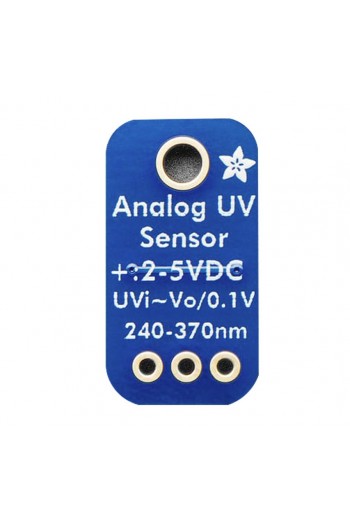

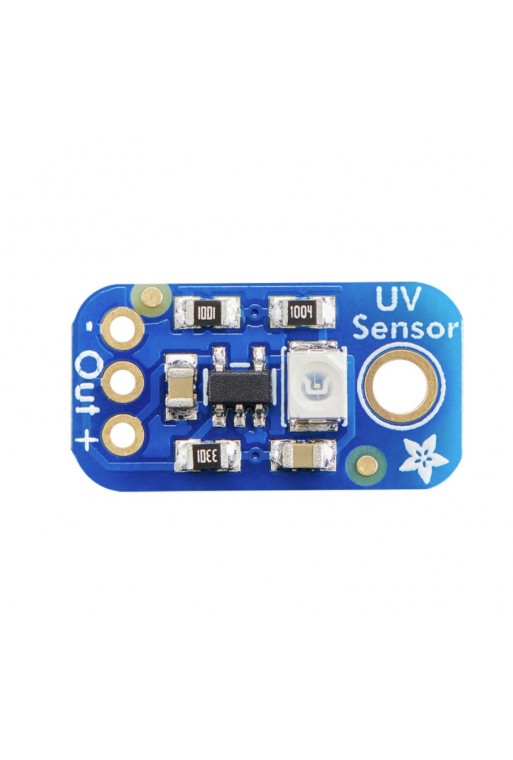

XS-623 Módulo Sensor de Luz Ultravioleta UV GUVA-S12SD 240-370nm, Salida Analógica

XS-623 Módulo Sensor de Luz Ultravioleta UV GUVA-S12SD 240-370nm, Salida Analógica

El XS-623 es un módulo sensor de radiación ultravioleta basado en el fotodiodo GUVA-S12SD, diseñado para detectar la intensidad de luz UV y proporcionar una señal de salida analógica que puede ser procesada mediante Arduino, ESP32, PIC y otros microcontroladores con convertidor ADC.

El sensor GUVA-S12SD está fabricado con material semiconductor de Nitruro de Galio (GaN) y utiliza una estructura de fotodiodo tipo Schottky especialmente sensible a la radiación ultravioleta y con baja sensibilidad a la luz visible.

Su rango espectral de detección es de aproximadamente 240 a 370 nm, cubriendo radiación UVB y una gran parte del espectro UVA.

El módulo incorpora una etapa de amplificación que convierte la pequeña corriente generada por el fotodiodo en una señal de voltaje analógica, facilitando su lectura mediante la entrada ADC de un microcontrolador.

Puede utilizarse para desarrollar medidores de radiación UV, indicadores de índice ultravioleta, sistemas de monitoreo solar, detectores de lámparas UV y diferentes proyectos electrónicos relacionados con radiación ultravioleta.

CARACTERÍSTICAS

• Módulo sensor de radiación ultravioleta.
• Sensor GUVA-S12SD integrado.
• Fotodiodo UV fabricado con Nitruro de Galio (GaN).
• Tecnología de fotodiodo tipo Schottky.
• Rango espectral aproximado de 240 a 370 nm.
• Detecta radiación UVB y gran parte de UVA.
• Baja sensibilidad a la luz visible.
• Salida de señal analógica.
• Respuesta proporcional a la intensidad de radiación UV.
• Etapa de amplificación integrada en el módulo.
• Interfaz sencilla de 3 terminales.
• Compatible con entradas ADC de microcontroladores.
• Respuesta rápida.
• Bajo consumo de energía.
• Formato compacto para integración en proyectos electrónicos.

ESPECIFICACIONES

• Clave: XS-623.
• Sensor: GUVA-S12SD.
• Tipo: Sensor de radiación ultravioleta.
• Elemento sensor: Fotodiodo UV.
• Material semiconductor: Nitruro de Galio (GaN).
• Estructura: Fotodiodo tipo Schottky.
• Rango espectral del GUVA-S12SD: 240 a 370 nm.
• Responsividad típica del sensor: 0.14 A/W.
• Salida del módulo: Voltaje analógico.
• Interfaz: VCC, GND y OUT / SIG.
• Alimentación típica del módulo: 3.3 V a 5 VDC.
• Compatible con ADC: Sí.
• Tipo de detección: Intensidad de radiación UV.

SENSOR GUVA-S12SD

El GUVA-S12SD es un fotodiodo diseñado específicamente para detectar radiación ultravioleta.

A diferencia de sensores de luz convencionales que intentan estimar la cantidad de radiación UV mediante la intensidad de luz visible, el GUVA-S12SD utiliza un elemento semiconductor sensible directamente a determinadas longitudes de onda ultravioleta.

El sensor presenta una respuesta espectral aproximada de 240 a 370 nm, por lo que puede detectar radiación UVB y gran parte de UVA.

Además, presenta una baja sensibilidad a la luz visible, característica conocida como Visible Blindness, que ayuda a reducir la influencia de la iluminación visible sobre la medición UV.

SALIDA ANALÓGICA

El XS-623 proporciona una señal de voltaje analógico proporcional a la cantidad de radiación ultravioleta detectada.

Esta señal puede conectarse directamente a una entrada analógica ADC de un microcontrolador para realizar mediciones y procesar posteriormente la información.

La conexión básica utiliza tres terminales:

• VCC: Alimentación positiva del módulo.
• GND: Tierra o negativo de alimentación.
• OUT / SIG: Salida analógica del sensor.

Al tratarse de una salida analógica, no requiere protocolos de comunicación como I2C, SPI o UART.

MEDICIÓN DEL ÍNDICE UV

La señal analógica proporcionada por el módulo puede utilizarse para desarrollar un sistema de estimación del Índice UV (UVI).

El microcontrolador mide el voltaje de salida mediante su convertidor ADC y posteriormente puede convertir esa lectura en un valor aproximado de intensidad o índice UV utilizando la curva o tabla de calibración correspondiente.

Es importante considerar que el resultado depende de la implementación del módulo, la referencia del ADC, tolerancias de los componentes y calibración utilizada.

Para aplicaciones que requieran mediciones científicas o de alta precisión se recomienda realizar una calibración contra un instrumento UV de referencia.

RANGO DE DETECCIÓN UV

El sensor GUVA-S12SD presenta una respuesta espectral aproximada entre 240 y 370 nm.

• UVB: comprendida dentro del rango de detección del sensor.
• UVA: detecta una parte importante de este rango hasta aproximadamente 370 nm.
• Luz visible: presenta una sensibilidad considerablemente reducida.

Esta característica lo hace adecuado para detectar radiación UV presente en la luz solar y diferentes fuentes artificiales de radiación ultravioleta.

COMPATIBILIDAD

• Arduino UNO.
• Arduino Nano.
• Arduino Mega.
• ESP32.
• ESP8266 con entrada ADC compatible.
• Raspberry Pi mediante ADC externo.
• PIC.
• AVR.
• STM32.
• Microcontroladores con entrada analógica ADC.

APLICACIONES

• Medidores de radiación ultravioleta.
• Monitoreo de índice UV.
• Estaciones meteorológicas.
• Sistemas de monitoreo de luz solar.
• Monitoreo ambiental.
• Detectores de exposición UV.
• Monitoreo de lámparas ultravioleta.
• Proyectos de electrónica educativa.
• Proyectos con Arduino y ESP32.
• Sistemas portátiles de monitoreo UV.
• Experimentos relacionados con radiación ultravioleta.
• Sistemas de monitoreo para cultivos y plantas.

VENTAJAS

• Detección directa de radiación ultravioleta.
• Salida analógica sencilla de procesar.
• No requiere configuración mediante protocolos digitales.
• Compatible con numerosos microcontroladores.
• Respuesta rápida a cambios en la intensidad UV.
• Bajo consumo de energía.
• Sensor compacto.
• Ideal para prototipos y proyectos educativos.

IMPORTANTE

• El GUVA-S12SD es el elemento sensor UV utilizado por el módulo XS-623.
• El rango espectral especificado para el GUVA-S12SD es aproximadamente 240 a 370 nm.
• La salida del módulo es analógica y debe conectarse a una entrada ADC compatible.
• No es un sensor digital I2C, SPI o UART.
• El voltaje de salida varía dependiendo de la intensidad de radiación ultravioleta recibida.
• Para obtener un Índice UV es necesario procesar y convertir la lectura analógica.
• La precisión final depende de la calibración y de la resolución y referencia de voltaje del ADC utilizado.
• No debe utilizarse como instrumento científico o de seguridad sin una calibración adecuada.
• Verifique la polaridad VCC y GND antes de energizar el módulo.

INCLUYE

• 1 - Módulo Sensor Ultravioleta XS-623.
• Sensor GUVA-S12SD integrado.
