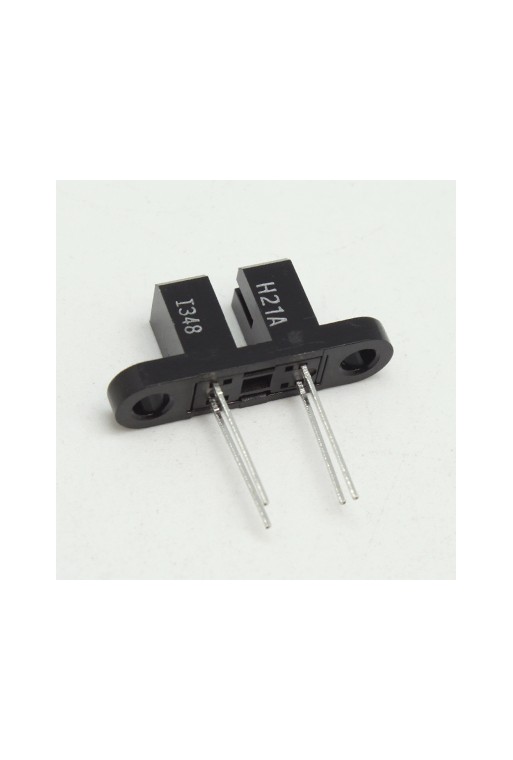

H21A1 Fotointerruptor Sensor Óptico de Ranura 3mm con Fototransistor NPN 30V 20mA


El H21A1 es un fotointerruptor o sensor óptico de tipo ranura que integra un LED emisor infrarrojo y un fototransistor NPN dentro de un mismo encapsulado. Está diseñado para detectar de manera óptica la presencia, ausencia, posición o movimiento de un objeto sin necesidad de contacto mecánico.

Su funcionamiento se basa en un haz de luz infrarroja que atraviesa la ranura de 3 mm existente entre el emisor y el receptor. Cuando un objeto opaco se introduce en esta ranura, interrumpe el haz infrarrojo y provoca un cambio en el estado de la salida del fototransistor.

Este principio de funcionamiento hace al H21A1 especialmente útil en sensores de posición, detección de movimiento, contadores, encoders, mecanismos de impresoras, automatización y proyectos electrónicos.



CARACTERÍSTICAS


  • Fotointerruptor óptico de tipo ranura.
  • Emisor mediante LED infrarrojo.
  • Receptor mediante fototransistor NPN de silicio.
  • Detección sin contacto mecánico.
  • Ranura óptica de aproximadamente 3 mm.
  • Voltaje colector-emisor máximo de 30 V.
  • Corriente máxima de colector de 20 mA.
  • Corriente directa máxima del LED de 50 mA.
  • Un canal óptico.
  • Carcasa opaca que ayuda a reducir la interferencia de luz ambiental.
  • Montaje Through-Hole (THT).
  • 4 terminales.



ESPECIFICACIONES


  • Modelo: H21A1
  • Tipo: Fotointerruptor / sensor óptico de ranura.
  • Método de detección: Haz pasante (Through-Beam).
  • Emisor: LED infrarrojo.
  • Salida: Fototransistor NPN.
  • Número de canales: 1.
  • Ancho de ranura: Aproximadamente 3 mm.
  • Voltaje colector-emisor máximo (VCEO): 30 V.
  • Corriente máxima de colector: 20 mA.
  • Corriente directa máxima del LED (IF): 50 mA.
  • Número de terminales: 4.
  • Tipo de montaje: Through-Hole (THT).



PRINCIPIO DE FUNCIONAMIENTO


El H21A1 incorpora un LED infrarrojo enfrentado a un fototransistor dentro de una carcasa con una ranura central. Mientras el haz infrarrojo llega al fototransistor, el sensor mantiene un determinado estado de salida.

Cuando una pieza, disco, bandera, engrane u otro objeto opaco entra en la ranura, interrumpe el haz infrarrojo y cambia el estado del fototransistor. Este cambio puede ser detectado por un circuito electrónico, microcontrolador o sistema de control.

Debido a que la detección se realiza ópticamente, no existe contacto físico entre el elemento móvil y el mecanismo eléctrico del sensor, lo que permite utilizarlo en aplicaciones donde se requiere detectar movimiento repetitivo.



APLICACIONES


  • Detección de posición.
  • Sensores de límite ópticos.
  • Contadores de pulsos.
  • Encoders ópticos.
  • Detección de velocidad de giro.
  • Detección de objetos.
  • Impresoras y copiadoras.
  • Mecanismos electromecánicos.
  • Sistemas de automatización.
  • Robótica.
  • Equipos electrónicos.
  • Proyectos con microcontroladores.



USO COMO SENSOR DE GIRO O ENCODER


El H21A1 puede utilizarse junto con un disco ranurado o una pieza mecánica que interrumpa repetidamente el haz infrarrojo. Cada interrupción genera un cambio en la salida del fototransistor, permitiendo que un circuito electrónico pueda contar pulsos, determinar movimiento o calcular velocidad de rotación.

También puede utilizarse como sensor de posición colocando una pestaña o elemento opaco que ingrese en la ranura cuando un mecanismo alcance una posición determinada.



IMPORTANTE


  • La salida del H21A1 es mediante fototransistor NPN; no proporciona una salida digital acondicionada directamente.
  • Puede requerir una resistencia de carga o circuito adicional dependiendo de la aplicación.
  • Respete la polaridad del LED infrarrojo al realizar la conexión.
  • No exceda los valores máximos de corriente y voltaje especificados.
  • Verifique la distribución de terminales (pinout) antes de conectar el componente.
  • Las características del circuito externo dependerán del voltaje de alimentación y del sistema donde será utilizado.
