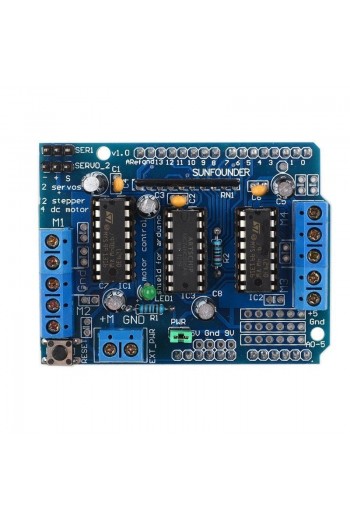

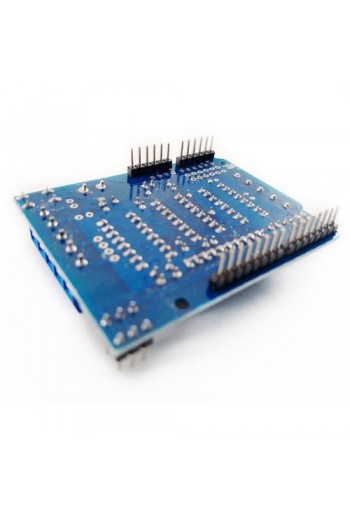

XS-47 Puente H Shield L293D, Control De Motores

XS-47 Puente H Shield L293D, Control De Motores

Este tipo de modulo control de motores L293d tiene la capacidad de controlar hasta cuatro motores de corriente directa, dos servomotores, cuatro solenoides, cuatro relevadores y dos motores a pasos unipolares o bipolares. Sus elementos principales son dos circuitos integrados (L293D) que los permiten manipular el sentido de giro mediante cuatro puentes h y un registro de desplazamiento (SN74HC595N). Esta diseñada para ser montada al arduino uno o mega.

CARACTERÍSTICAS

• Voltaje de entrada: 4.5 ~ 36 VCD
• Corriente por canal: 600 mA
• Corriente pico por canal: 1.2 A
• Tarjeta de expansión compatible con Arduino duemilanove, Arduino Uno y Arduino Mega
• Hasta 4 motores sencillos de corriente directa con control de velocidad
• Hasta 2 motores a pasos (unipolares o bipolares)
• Resistores pull-down mantienen desactivados los motores durante la inicialización y proceso de reset
• Bloques de terminales atornillables para facilitar la conexión a los motores
• Botón de reset en la parte superior
• Capacidad de separar la fuente de alimentación de los motores de la fuente de alimentación del microcontrolador
• Selección de alimentación
• Para usarse con la librería de Arduino
• Dimensiones: 63 x 48 x 13 mm
• Peso: 34 g

INCLUYE

• 1- XS-47 Puente H Shield L293D, Control De Motores
