XS-318 Módulo TB6612FNG Puente H Doble para Robótica

XS-318 Módulo TB6612FNG Puente H Doble para Robótica

El controlador de motor TB6612FNG puede controlar hasta dos motores de corriente continua a una corriente constante de 1.2 A (3.2 A pico).

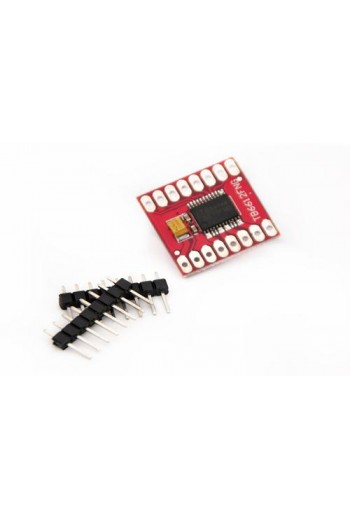

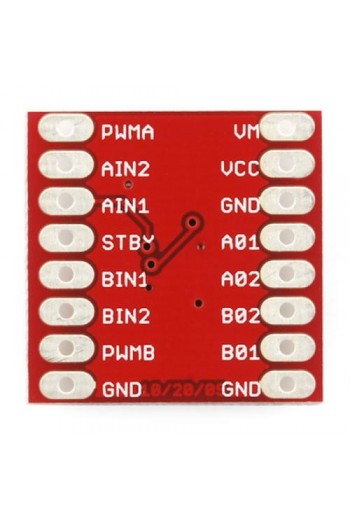

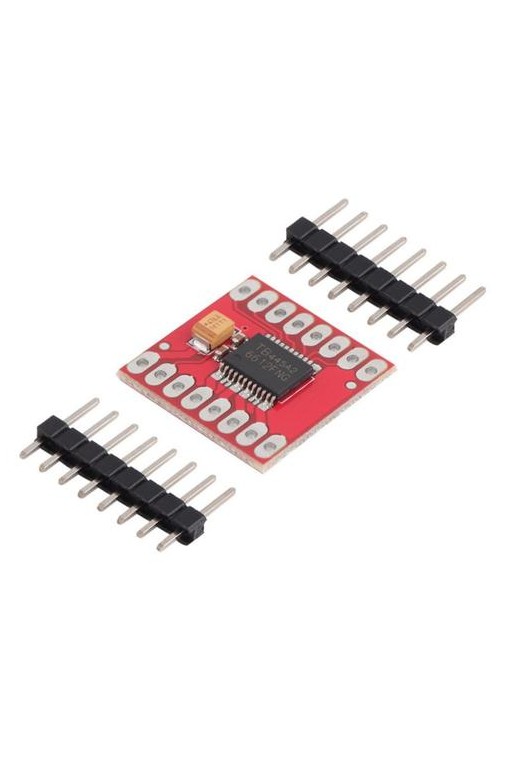

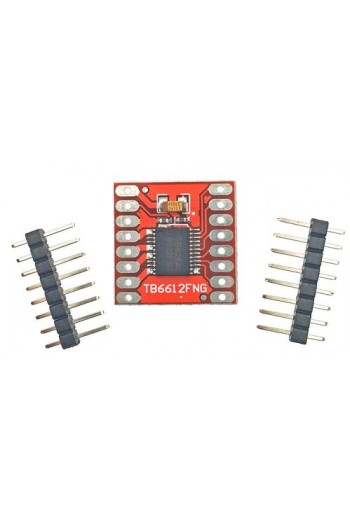

Es una pequeña placa integrada por un circuito integrado TB6612FNG que permite la manipulación de motores de CD. Los condensadores de desacoplamiento se incluyen en ambas entradas de alimentación. Los pines están dispuestos de modo que los pines de entrada están en un lado y los pines de salida están en el otro.

ESPECIFICACIONES

• Tensión de alimentación: 15 V (máx.), VCC = 2.7 ~ 5.5 V
• Corriente de salida: 1.2 A (media) / 3.2 A (máx.)
• Tensión lógica de alimentación 2.7 ~ 5.5 VCC
• Alimentación del motor (VM): 15 V (máx.)
• La corriente de salida soporta hasta 1.2 A por canal (o hasta 3.2 A por un pulso corto)
• Dos señales de entrada (IN 1 e IN 2) se puede utilizar para controlar el motor en uno de los cuatro modos de funcionamiento - CW, CCW, corto de freno, y  parada.
• Las dos salidas del motor (A y B) pueden ser controladas por separado
• La velocidad de cada motor se controla mediante una señal de entrada PWM con una frecuencia de hasta 100 kHz
• El pin de stand-by debe estar a nivel alto para activar las salidas
• Dimensiones: 20.32 x 20.32 mm
• Peso: 6 g

INCLUYE

• 1- XS-318 Módulo TB6612FNG Puente H Doble para Robótica
