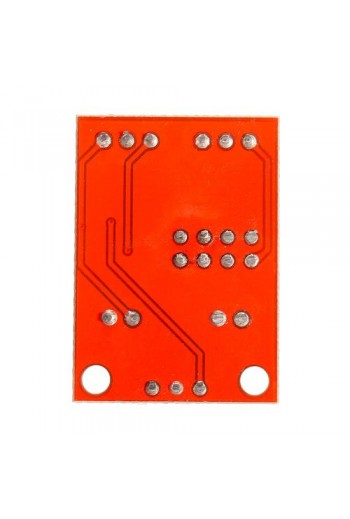

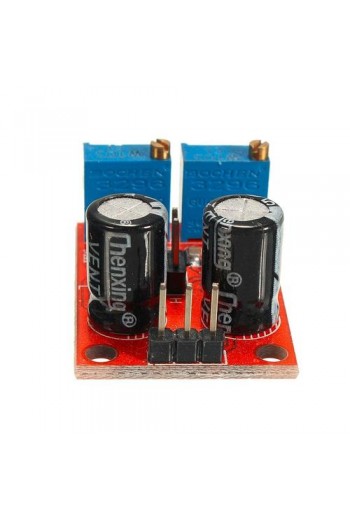

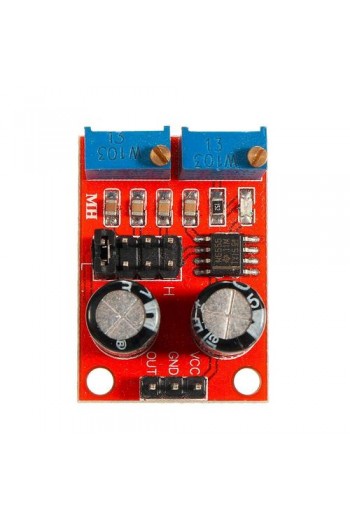

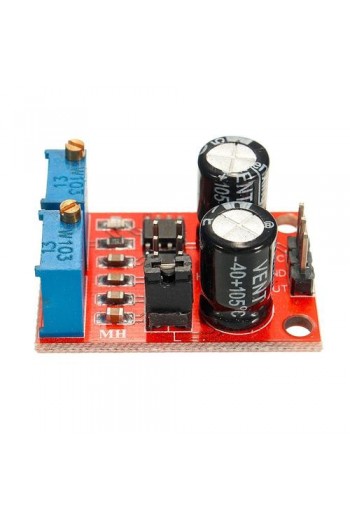

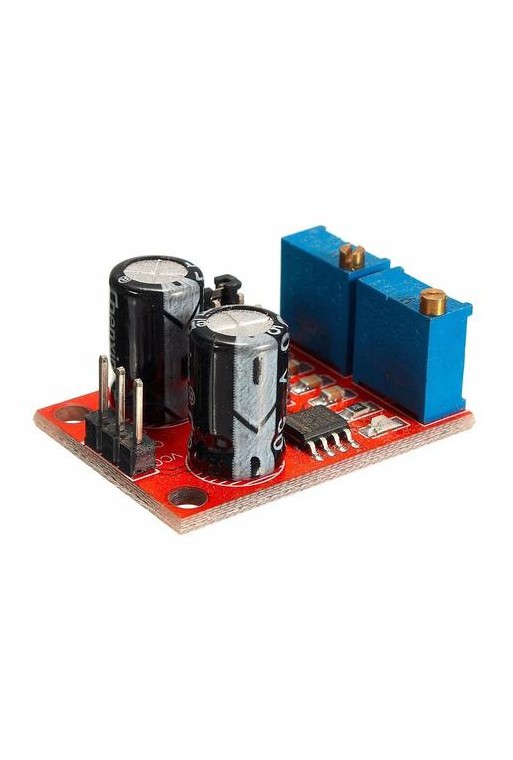

XS-248 Modulo Generador de Pulsos NE555 Onda Cuadrada 5 - 15VDC

XS-248 Modulo Generador de Pulsos NE555 Onda Cuadrada 5 - 15VDC

El popular IC 555 es un circuito integrado que es utilizado en una gran variedad de circuitos como temporizador, generador de pulsos, aplicaciones de oscilador etc. Este Modulo utiliza el temporizador NE555 IC para generar pulsos de alrededor de 4 Hz a 1.3Khz, que se puede utilizar para el desarrollo experimental, o manejar un motor paso a paso, es una buena opción para los usuarios que deseen experimentar con los circuitos análogos RC.

ESPECIFICACIONES

•  Voltaje de entrada: 5 ~ 15 V
• Corriente de entrada: 100 mA
• Nivel de salida: 4.2 V V-PP ~ 11.4 V V-PP
• Corriente de Salida: > = 15mA (cuando el voltaje es de 5 V, V-PP > 50%); > = 35mA (cuando el voltaje es de 12 V, V-PP > 50 %)

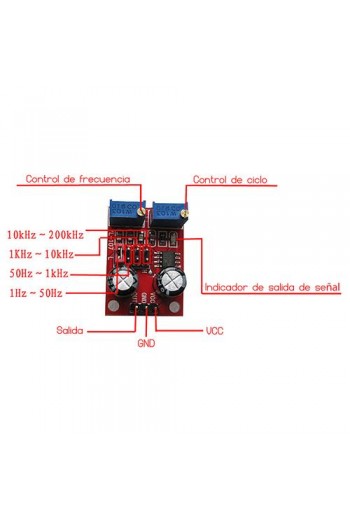

• Cuenta con: 4 puentes y 2 trimmers variables, así los usuarios pueden ajustar la onda de salida con estos componentes, para conseguir su onda ideal fácilmente.
• Chip: NE555
• Dimensiones: 32 x 21 x 14 mm

INCLUYE

• 1- XS-248 Modulo Generador de Pulsos NE555 Onda Cuadrada 5 - 15VDC
