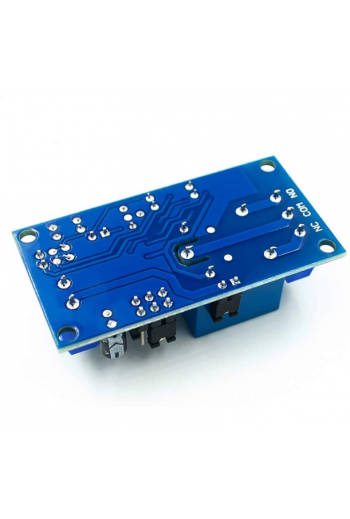

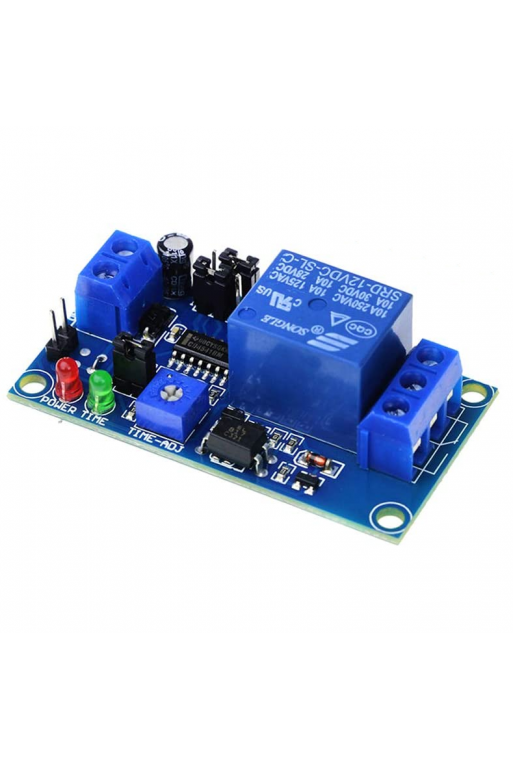

Este modulo de relevador, es un modulo de accion retardada. Cuenta con 8 rangos de tiempo pre ajustados que van desde 0,1 s hasta 1 hora. Tiene diodo de protección contra polaridad invertida en caso de conectar invertida la alimentación

Cuenta con asilamiento por medio de un optoacoplador con un diseño mejorado que evita interferencias lo que la hace una placa con grado industrial además el ajuste realizado queda memorizado, es decir, cuando sea desconectado y vuelto a energizar, tendrá los mismos ajustes previos.

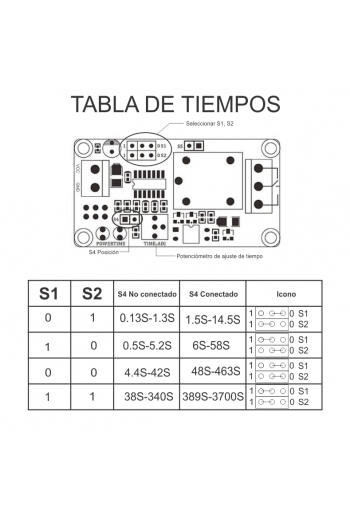

El preset o potenciometro es donde se ajusta el tiempo, de fabrica viene con un rango de 0.13s hasta 3700s. Este rango de tiempos puede ser ajustado, revise la tabla en las imagenes para mayor referencia.

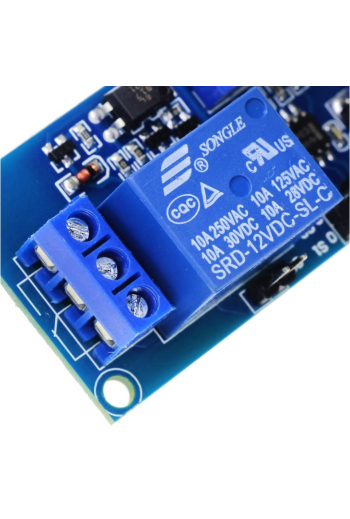

Controle cargas de alta potencia con el relevador integrado, soporta 10A a 250VAC ó 30VCC.

Sus aplicaciones son diversas, ampliamente utilizados es sistemas inteligentes para hogar (Domótica), sistemas de alarma antirrobo, control de accesos, control de automatizaciones, etc.

FUNCIONAMIENTO

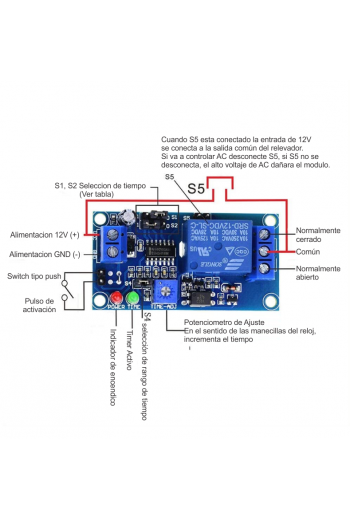

1. Ponga S1, S2, S4 en la posición adecuada, ajuste el potenciómetro para ajustar al tiempo que necesita (vea la tabla de tiempos en las imagenes de arriba)
2. Cuando se detecte un pulso de activación, el módulo inicia la función de retardo, y al mismo tiempo el relevador se activa. Cuando el retardo termine el relevador se desactivará.
3. Cuando el módulo se encuentre activo en retardo, si se recibe una señal de activación nuevamente, el tiempo se restablecerá y comenzará nuevamente desde cero.

CARACTERÍSTICAS

• Voltaje de Alimentación: 12 V.
• Consumo de energía en espera: 5,5 mA;
• Consumo máximo de energía en funcionamiento: 42 mA;

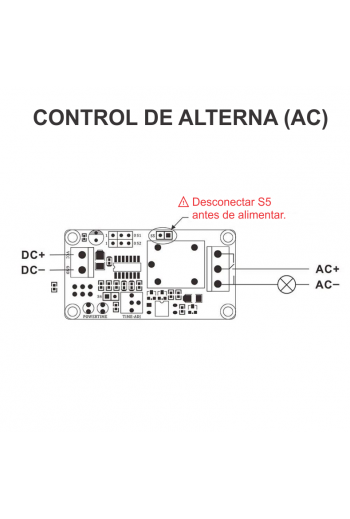

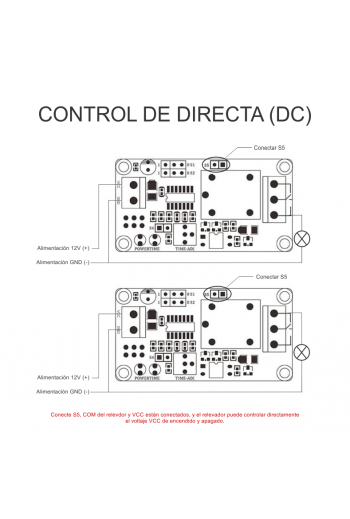

• Capacidad de carga del relevador:
  CA 250 V 10 A máximo
  CC 30 V 10 A máximo

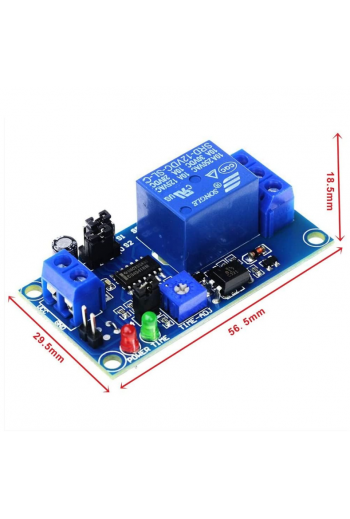

• Dimensiones: 5.5 x 3 x 1.9cm
• Peso: 20gr
• La elección del intervalo de tiempo de retardo es por medio de S1, S2, S4 en diferentes posiciones, y el potenciómetro puede ajustar diferentes rangos de tiempo. (Para obtener información detallada, vea la tabla de tiempos en las imagenes de arriba).

INCLUYE

• XS-244 Módulo Temporizador de Retardo Analógico de 0.1S a 3700s, Con Relevador
