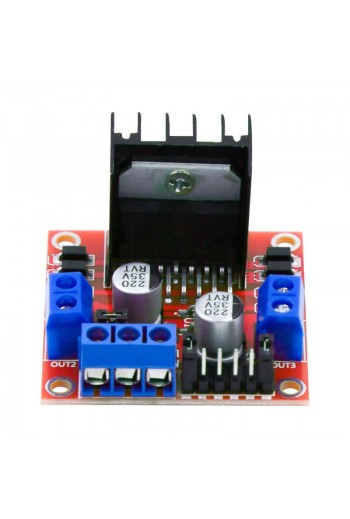

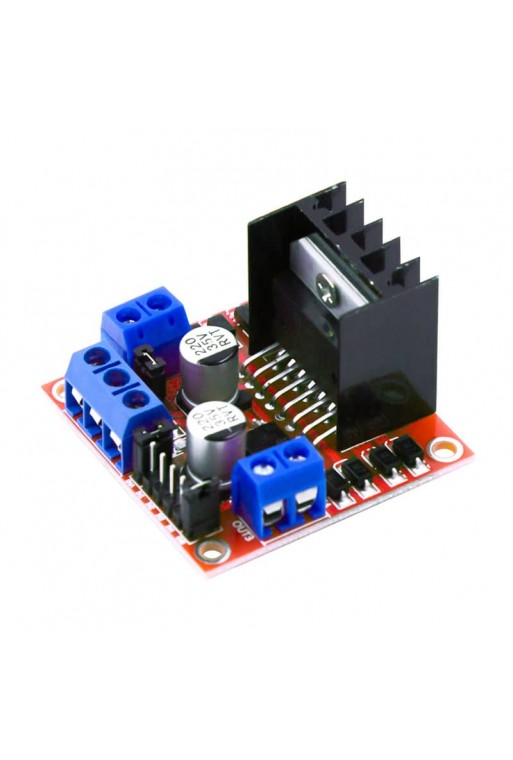

Esté Modulo L298N Motor a pasos posee dos puentes H que permiten controlar 2 motores DC o un motor paso a paso bipolar/unipolar. Tiene integrado un regulador de voltaje de 5 volts encargado de alimentar la parte lógica del L298N, el uso de este regulador se hace a través de un jumper y se puede usar para alimentar la etapa de control.

El módulo permite controlar el sentido de giro y velocidad mediante señales TTL que se pueden obtener de microcontroladores y tarjetas de desarrollo como Arduino, Raspberry Pi y Launchpads de Texas Instruments.

Esté Modulo L298N Motor a pasos se puede alimentar de 2 maneras gracias al regulador integrado LM7805. Cuando el jumper de selección de 5 Volts se encuentra activo, el módulo permite una alimentación de entre 6 V a 12 V DC. Como el regulador se encuentra activo, el pin marcado como +5V tendrá un voltaje de 5 volts DC. Este voltaje se puede usar para alimentar la parte de control del módulo ya sea un microcontrolador o un Arduino, pero recomendamos que el consumo no sea mayor a 500 mA.

Cuando el jumper de selección de 5 Volts se encuentra inactivo, el módulo permite una alimentación de entre 12 V a 35 V DC. Cómo el regulador no está funcionando, tendremos que conectar el pin de +5V a una tensión de 5 Volts para alimentar la parte lógica del L298N. Usualmente esta tensión es la misma de la parte de control, ya sea un microcontrolador o Arduino.

CARACTERÍSTICAS

• Tensión de alimentación mínima: 5 Volts
• Voltaje lógico: 5 Volts
• Voltaje de Operación: 5 Volts – 35 Volts
• Posee dos entradas: una de 5 volts para controlar la parte lógica
• Alimentación para la salida a los motores: 5 volts o más
• Posee un regulador de voltaje de 5V 78M05, para alimentar la etapa lógica del L298N, sin embargo, cuando la alimentación supera los 12V, se recomienda, utilizar una fuente de 5 V externa como fuente de alimentación
• Consumo de corriente digital: 0 a 36 mA
• Capacidad de corriente: 2A (picos de hasta 3A)
• Potencia máxima: 25 Watts
• Admite entradas de señal PWM para el control de velocidad
• Posee 8 diodos de protección contra corriente inversas
• Chip: L298N
• Canales: 2 (soporta 2 motores DC o 1 motor paso a paso)
• Peso: 30 gramos
• Dimensión: 43 x 43 mm
• Altura: 27 mm

INCLUYE

• 1- XS-72 Modulo Puente H L298N Modulo Driver Motor A Pasos
