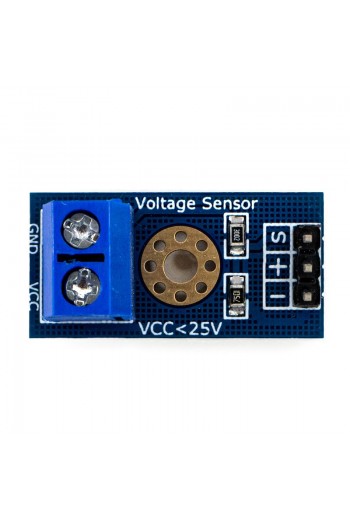

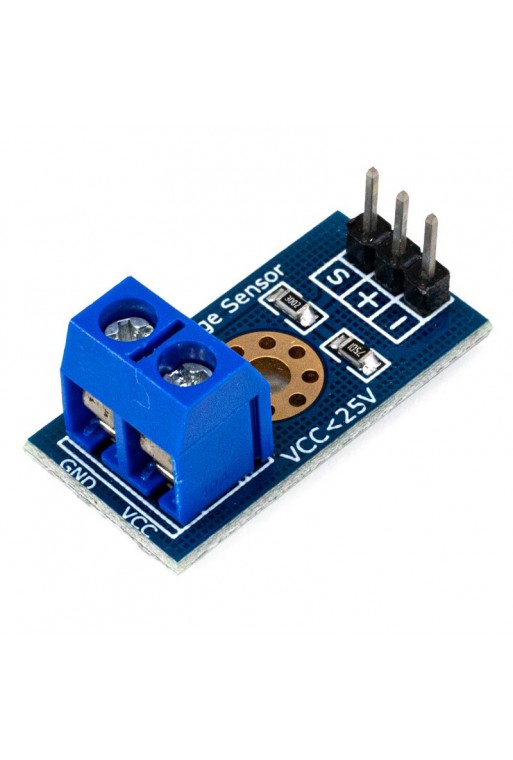

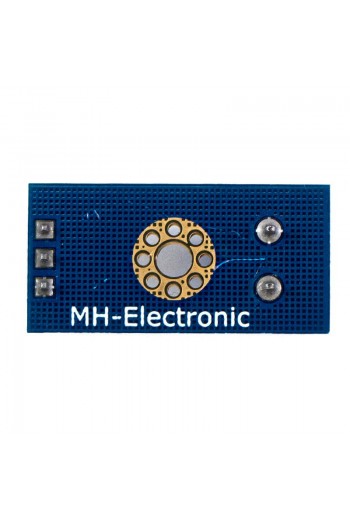

XS-221 Modulo Sensor de Voltaje FZ0430 0 a 25 VDC

XS-221 Modulo Sensor de Voltaje FZ0430 0 a 25 VDC

Es un pequeño módulo divisor de tensión con resistencias de 30K y 7K5. Puede medir un voltaje de hasta 25V DC y lo divide por un factor de 5 (7.5/(30+7.5)). Es compatible con placas de Arduino, NodeMCU, ESP32 y otros microcontroladores MCU de 5V o 3.3V. Para MCU de 5V no sobrepasar el voltaje de medición de 25V esto evitara dañar el MCU, para el caso de MCU de 3.3V no sobrepasar el voltaje de medición de 16.5V.

Este sensor es muy útil para medir el estado de una batería, comprobar la alimentación de un dispositivo de 12V o 24V, como una tira LED, un electroimán, un ventilador, o una celda peltier por ejemplo.

CARACTERÍSTICAS

• Tipo: Sensor de voltaje
• Rango de entrada de voltaje VCC: DC 0-25V
• Rango de detección de voltaje VCC: DC 0.02445V – 25V
• Resolución analógica de voltaje: 0.00489 V
• Voltaje detección entrada máximo: 25V (5V x 5 = 25V) o 16.5v (3.3V x 5 = 16.5V)
• Tipo de salida: Analógica
• Con orificio de sujeción

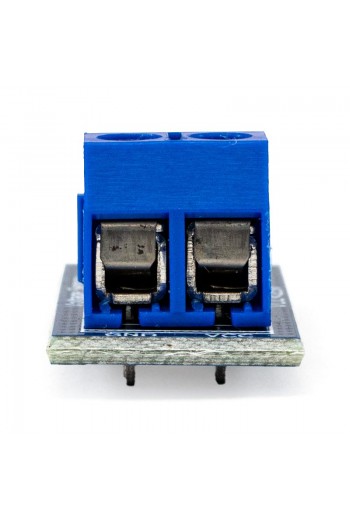

• Tiene un conector block de dos tornillos para medir tensión
• Polaridad marcada en módulo
• Compatible con Arduino, PICs y otros.
• Aplicaciones: Medición de voltaje

INCLUYE

• XS-221 Modulo Sensor de Voltaje FZ0430 0 a 25 VDC
