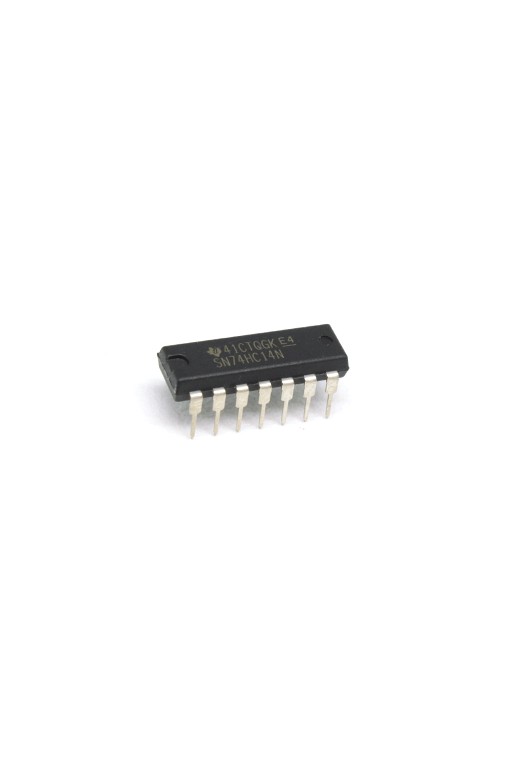

SN74HC14N Circuito Integrado 6 Inversores NOT Schmitt Trigger CMOS DIP-14

SN74HC14N Circuito Integrado 6 Inversores NOT Schmitt Trigger CMOS DIP-14 Texas Instruments

El SN74HC14N es un circuito integrado de lógica digital CMOS fabricado por Texas Instruments, que contiene seis compuertas inversoras NOT independientes con entradas Schmitt Trigger.

Pertenece a la familia lógica 74HC (High-Speed CMOS) y está diseñado para invertir señales digitales, acondicionar señales con transiciones lentas y mejorar la inmunidad al ruido mediante histéresis.

Su funcionamiento permite convertir señales de entrada con variaciones graduales en transiciones digitales más definidas, siendo especialmente útil en circuitos con pulsadores, sensores, señales de control y sistemas electrónicos.

Opera con un voltaje de alimentación de 2 V a 6 VDC y utiliza un encapsulado PDIP-14 de 14 terminales, adecuado para montaje Through-Hole, protoboards y tarjetas electrónicas.

CARACTERÍSTICAS

• Circuito integrado lógico CMOS.
• Modelo: SN74HC14N.
• Fabricante: Texas Instruments.
• Familia lógica 74HC.
• Seis compuertas inversoras NOT independientes.
• Entradas Schmitt Trigger con histéresis.
• Una entrada y una salida por compuerta.
• Alimentación de 2 V a 6 VDC.
• Alta inmunidad al ruido.
• Adecuado para señales digitales de transición lenta.
• Bajo consumo de corriente estática.
• Encapsulado PDIP-14.
• 14 terminales.
• Montaje Through-Hole / THT.
• Temperatura de operación de -40 °C a +85 °C.

ESPECIFICACIONES

• Número de parte: SN74HC14N.
• Fabricante: Texas Instruments.
• Tipo: Inversor lógico.
• Función: NOT con Schmitt Trigger.
• Número de inversores: 6.
• Entradas por inversor: 1.
• Salidas por inversor: 1.
• Voltaje de alimentación: 2 V a 6 VDC.
• Corriente de salida especificada: aproximadamente ±5.2 mA bajo condiciones de prueba.
• Retardo de propagación máximo: 21 ns a 6 V y carga de 50 pF.
• Temperatura de operación: -40 °C a +85 °C.
• Encapsulado: PDIP-14.
• Terminales: 14.
• Montaje: Through-Hole.

¿QUÉ ES UN SCHMITT TRIGGER?

Un Schmitt Trigger es un circuito que utiliza dos umbrales diferentes para reconocer los cambios de estado lógico de una señal.

Uno de los umbrales se utiliza cuando la señal de entrada aumenta y el otro cuando disminuye. Esta diferencia se conoce como histéresis.

La histéresis evita que pequeñas fluctuaciones de voltaje cercanas al punto de conmutación provoquen múltiples cambios indeseados en la salida.

Por esta razón, el SN74HC14N resulta especialmente útil para acondicionar señales provenientes de sensores, pulsadores y circuitos con transiciones lentas.

FUNCIONAMIENTO DE LAS COMPUERTAS NOT

Cada una de las seis compuertas realiza una inversión lógica de la señal de entrada.

Cuando la entrada es reconocida como un nivel lógico alto, la salida cambia a nivel lógico bajo. Cuando la entrada es reconocida como un nivel lógico bajo, la salida cambia a nivel alto.

Su expresión booleana es:

Y = NOT A

Donde A representa la entrada y Y corresponde a la salida invertida.

TABLA DE VERDAD

DISTRIBUCIÓN DE TERMINALES

• Pin 1: Entrada 1A.
• Pin 2: Salida 1Y.
• Pin 3: Entrada 2A.
• Pin 4: Salida 2Y.
• Pin 5: Entrada 3A.
• Pin 6: Salida 3Y.
• Pin 7: GND.
• Pin 8: Salida 4Y.
• Pin 9: Entrada 4A.
• Pin 10: Salida 5Y.
• Pin 11: Entrada 5A.
• Pin 12: Salida 6Y.
• Pin 13: Entrada 6A.
• Pin 14: VCC.

ELIMINACIÓN DE REBOTES EN PULSADORES

Los interruptores y pulsadores mecánicos pueden producir múltiples transiciones eléctricas durante su accionamiento debido al rebote de sus contactos.

El SN74HC14N puede utilizarse junto con una red de resistencias y capacitores para acondicionar estas señales y obtener cambios digitales más definidos.

La histéresis de sus entradas ayuda a evitar conmutaciones indeseadas durante las transiciones de voltaje.

ACONDICIONAMIENTO DE SEÑALES

El SN74HC14N permite convertir señales de variación lenta en señales digitales con transiciones más rápidas y definidas.

Esta función resulta útil en circuitos de sensores, temporización, interfaces digitales y sistemas de control.

También puede utilizarse para construir osciladores sencillos mediante redes RC, considerando las características eléctricas y limitaciones del circuito.

DIFERENCIA ENTRE SN74HC04N Y SN74HC14N

Ambos circuitos integrados contienen seis inversores lógicos NOT y utilizan encapsulado DIP-14.

Sin embargo, el SN74HC04N utiliza entradas CMOS convencionales, mientras que el SN74HC14N incorpora entradas Schmitt Trigger con histéresis.

Esto permite al SN74HC14N ofrecer mayor tolerancia frente a fluctuaciones de voltaje durante las transiciones de las señales de entrada.

APLICACIONES

• Circuitos de lógica digital.
• Inversión de señales digitales.
• Acondicionamiento de señales.
• Eliminación de rebotes de pulsadores mediante circuitos RC.
• Interfaces con sensores.
• Generación de señales digitales definidas.
• Osciladores RC.
• Circuitos de temporización.
• Sistemas de automatización.
• Interfaces con microcontroladores.
• Circuitos de control.
• Electrónica industrial.
• Equipos de instrumentación.
• Proyectos educativos de electrónica digital.
• Prototipos en protoboard.
• Reparación de tarjetas electrónicas.

VENTAJAS

• Integra seis inversores en un solo circuito integrado.
• Entradas Schmitt Trigger con histéresis.
• Mayor inmunidad al ruido durante las transiciones.
• Permite acondicionar señales de cambio lento.
• Alimentación de 2 V a 6 V.
• Bajo consumo de corriente estática.
• Encapsulado DIP-14 compatible con protoboards.
• Montaje sencillo mediante soldadura THT.

IMPORTANTE

• Modelo: SN74HC14N.
• Fabricante: Texas Instruments.
• Función: 6 inversores NOT Schmitt Trigger.
• Alimentación: 2 V a 6 VDC.
• Encapsulado: PDIP-14.
• Pin 14: VCC.
• Pin 7: GND.
• No exceder los límites eléctricos de alimentación y entradas.
• No dejar entradas CMOS sin utilizar en estado flotante.
• Las salidas están diseñadas para señales lógicas, no para alimentar cargas de alta potencia.
• Se recomienda utilizar un capacitor de desacoplamiento de 100 nF entre VCC y GND.
• La histéresis no sustituye todos los circuitos de filtrado o protección.
• Para reemplazar otros circuitos 74HC14, 74HCT14 o 74LS14, verificar los niveles lógicos y características eléctricas.

INCLUYE

• 1 - Circuito integrado SN74HC14N, 6 inversores NOT Schmitt Trigger CMOS DIP-14.
