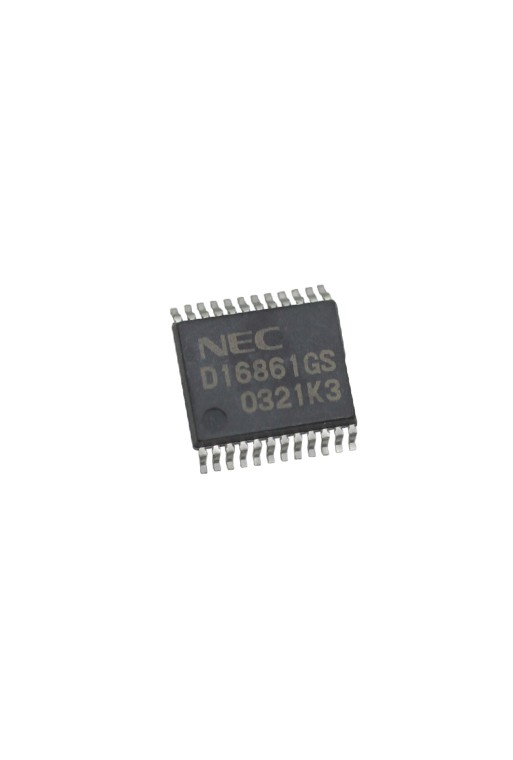

UPD16861GS Driver de Bobinas de Encendido Automotriz 6 Canales, SSOP-24 NEC

UPD16861GS Driver de Bobinas de Encendido Automotriz 6 Canales, SSOP-24 NEC

El UPD16861GS es un circuito integrado predriver para bobinas de encendido automotriz, fabricado por NEC Electronics. Está diseñado para trabajar dentro de la unidad de control electrónico (ECU), proporcionando las señales de control necesarias para accionar los transistores de potencia asociados a las bobinas de encendido.

El dispositivo es utilizado principalmente en sistemas de encendido electrónico de vehículos, donde funciona como etapa de control entre la ECU y los dispositivos de potencia que manejan las bobinas. Se encuentra asociado a aplicaciones automotrices de Nissan y también existen referencias de uso en sistemas de Suzuki y Subaru.

El UPD16861GS se presenta en un encapsulado SSOP-24, adecuado para montaje superficial en tarjetas electrónicas de control automotriz.

CARACTERÍSTICAS

• Predriver para bobinas de encendido automotriz.
• 6 canales de control para encendido.
• Diseñado para aplicaciones en ECU.
• Fabricante: NEC Electronics.
• Alimentación de 5 V.
• Encapsulado SSOP-24.
• Montaje superficial SMD.
• Diseñado para controlar dispositivos de potencia externos.
• Aplicaciones en sistemas de encendido electrónico.

ESPECIFICACIONES

• Modelo: UPD16861GS.
• Marcado relacionado: D16861GS.
• Fabricante: NEC Electronics.
• Tipo: Predriver / Driver de encendido.
• Número de canales: 6.
• Alimentación: 5 V.
• Encapsulado: SSOP-24.
• Tipo de montaje: Superficial SMD.
• Aplicación principal: ECU automotriz.

FUNCIÓN EN EL SISTEMA DE ENCENDIDO

El UPD16861GS funciona como una etapa de control dentro de la ECU. Recibe las señales generadas por el sistema de control del motor y proporciona el accionamiento necesario para los dispositivos de potencia conectados a las bobinas de encendido.

En determinadas aplicaciones automotrices, las bobinas cuentan con su propio transistor de potencia integrado. En estos sistemas, el UPD16861GS actúa como predriver, proporcionando las señales de control al transistor de potencia de cada bobina.

Por esta razón, no debe confundirse con una bobina de encendido ni con un transistor de potencia: el UPD16861GS es el circuito integrado encargado del control de las etapas de potencia.

APLICACIONES AUTOMOTRICES

• Unidades de control electrónico (ECU).
• Sistemas de encendido electrónico.
• Control de bobinas de encendido.
• Computadoras automotrices Nissan.
• Aplicaciones de encendido en vehículos Suzuki.
• Aplicaciones de encendido en vehículos Subaru.
• Reparación de ECUs automotrices.
• Reparación de módulos de control de motor.

6 CANALES DE CONTROL

El UPD16861GS integra seis canales de control, permitiendo manejar múltiples etapas de encendido desde una misma ECU. Esta configuración resulta adecuada para sistemas de motores con varias bobinas o canales de encendido independientes.

La cantidad de canales disponibles permite reducir el número de componentes individuales necesarios en la tarjeta de control y simplificar el diseño de la etapa de accionamiento.

REPARACIÓN DE ECU

El UPD16861GS es un componente utilizado en la reparación de computadoras automotrices cuando existen fallas relacionadas con el control de las bobinas de encendido.

Una falla en este circuito puede provocar problemas en uno o varios canales de encendido. Sin embargo, antes de reemplazarlo se recomienda revisar también las bobinas, transistores de potencia y componentes asociados, ya que un cortocircuito o falla en la etapa de potencia puede provocar nuevamente daños en el predriver.

ENCAPSULADO SSOP-24

El dispositivo utiliza un encapsulado SSOP de 24 terminales, diseñado para montaje superficial. Debido a su número de terminales y al reducido espacio disponible en una ECU, se recomienda utilizar equipo adecuado para soldadura y retrabajo de componentes SMD.

IMPORTANTE

• El UPD16861GS es un predriver de encendido, no una bobina ni un transistor de potencia.
• Está diseñado para trabajar dentro de sistemas de control automotriz.
• Verifique el número de parte antes de utilizarlo como reemplazo.
• Compruebe la distribución de terminales y el encapsulado SSOP-24.
• Antes de reemplazar el componente en una ECU, revise las bobinas de encendido y las etapas de potencia asociadas.
• Utilice protección antiestática durante su manipulación y soldadura.

INCLUYE

• 1 - Circuito Integrado UPD16861GS, Predriver de Bobinas de Encendido, 6 Canales, SSOP-24.
