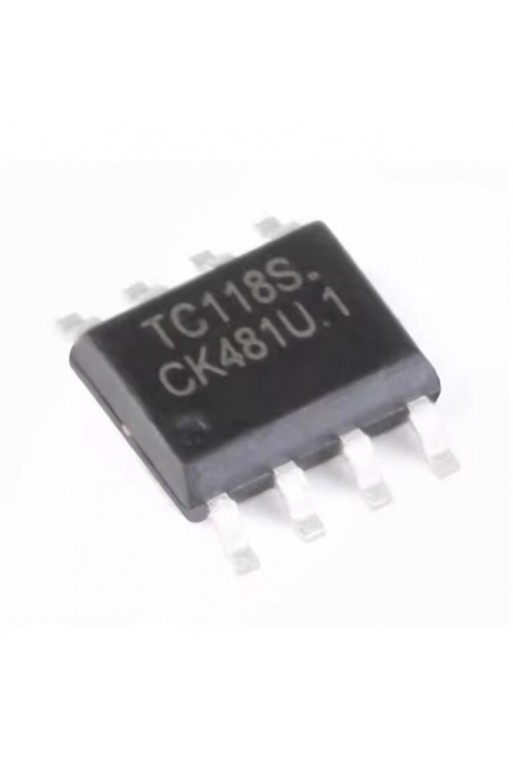

TC118S Circuito Controlador de Motor DC, 1 Canal, SOIC-8 SMD

TC118S Circuito Controlador de Motor DC, 1 Canal, SOIC-8 SMD

El TC118S es un circuito integrado controlador de motor de corriente directa (DC) de un canal con puente H (H-Bridge) integrado, diseñado para controlar motores DC con funciones de giro hacia adelante, reversa, frenado y paro. Gracias a sus MOSFET de potencia integrados, elimina la necesidad de utilizar transistores externos, reduciendo el número de componentes y simplificando el diseño del circuito.

Su encapsulado SOIC-8 (SOP-8) de montaje superficial lo hace ideal para equipos compactos y aplicaciones donde el espacio es limitado, como juguetes electrónicos, cerraduras eléctricas, cepillos eléctricos, pequeños robots, actuadores y proyectos con microcontroladores.

CARACTERÍSTICAS

• Controlador para motor DC de un canal
• Puente H (H-Bridge) integrado con MOSFET de potencia
• Control de giro hacia adelante, reversa, paro y frenado
• Baja resistencia interna (RDS(on))
• No requiere capacitores de filtro de gran capacidad
• Protección contra sobrecorriente y sobretemperatura
• Bajo consumo en modo de espera
• Encapsulado SOIC-8 (SMD)

ESPECIFICACIONES

• Modelo: TC118S
• Tipo: Controlador de motor DC
• Canales: 1
• Tecnología: Puente H con MOSFET integrado
• Encapsulado: SOIC-8 (SOP-8) SMD
• Voltaje de alimentación: 2.4 V a 7.2 V DC
• Corriente continua máxima: 1.8 A
• Corriente pico: 2.5 A
• Resistencia interna (RDS(on)): 1.6 ? típica
• Temperatura de operación: -20 °C a 85 °C

FUNCIONES

• Giro hacia adelante (Forward)
• Giro en reversa (Reverse)
• Frenado electrónico (Brake)
• Paro del motor (Stop)

APLICACIONES

• Juguetes electrónicos
• Vehículos de control remoto
• Cerraduras eléctricas
• Cepillos eléctricos
• Bombas de agua DC
• Pequeños actuadores
• Robótica
• Proyectos con Arduino, ESP32, STM32 y otros microcontroladores

VENTAJAS

• Reduce la cantidad de componentes externos
• Alta eficiencia gracias a los MOSFET integrados
• Protección integrada contra sobrecorriente y sobretemperatura
• Ideal para diseños compactos
• Permite controlar el sentido de giro del motor mediante señales lógicas

IMPORTANTE

• Diseñado para motores DC de bajo voltaje.
• Es un circuito SMD en encapsulado SOIC-8, por lo que se recomienda experiencia en soldadura de componentes de montaje superficial.
• No es compatible con motores paso a paso.
• Se recomienda utilizar una adecuada disipación térmica cuando opere cerca de la corriente máxima especificada.

INCLUYE

• 1 - Circuito integrado TC118S controlador de motor DC, SOIC-8 SMD
