MAP8800 Circuito Integrado Controlador PFC Corrección Factor de Potencia SOP-8

MAP8800 Circuito Integrado Controlador PFC Corrección Factor de Potencia SOP-8 MagnaChip

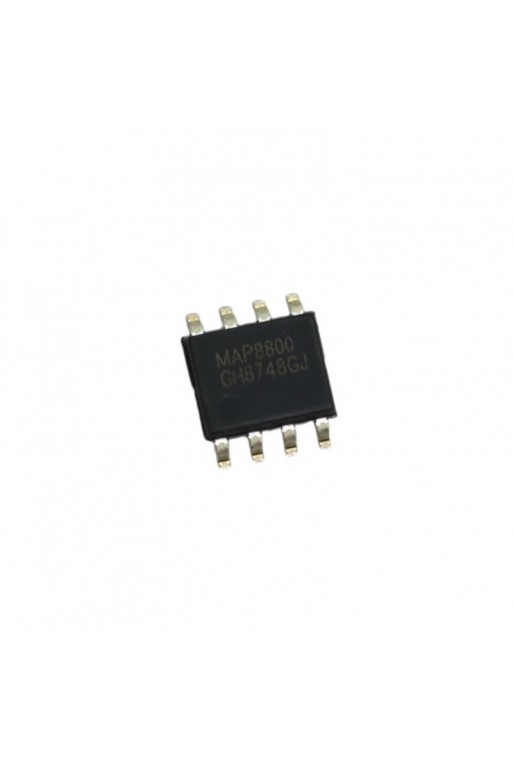

El MAP8800 es un circuito integrado controlador de corrección del factor de potencia (PFC), desarrollado por MagnaChip Semiconductor para aplicaciones de conversión de energía en fuentes de alimentación electrónicas.

Está diseñado principalmente para etapas de corrección activa del factor de potencia en fuentes de alimentación de televisores LCD, aunque también puede utilizarse en aplicaciones compatibles de alimentación y sistemas de iluminación.

Opera mediante el modo de conducción crítica CRM (Critical Conduction Mode) y utiliza control en modo de voltaje para gestionar el funcionamiento de una etapa elevadora de tensión tipo Boost PFC.

Integra diferentes funciones de protección, incluyendo detección de sobrevoltaje, sobrecorriente y fallas asociadas con los diodos y el circuito de realimentación.

Su encapsulado SOP-8 de 8 terminales permite instalarlo en tarjetas electrónicas mediante tecnología de montaje superficial (SMD).

CARACTERÍSTICAS

• Circuito integrado controlador PFC.
• Modelo: MAP8800.
• Fabricante: MagnaChip Semiconductor.
• Corrección activa del factor de potencia.
• Diseñado para convertidores Boost PFC.
• Funcionamiento en modo de conducción crítica CRM.
• Control en modo de voltaje.
• Diseño optimizado para fuentes de alimentación LCD TV.
• No requiere una línea independiente de sensado de voltaje de entrada.
• Función de limitación de frecuencia máxima.
• Protección contra sobrevoltaje.
• Protección contra sobrecorriente.
• Protección ante cortocircuito del diodo Boost.
• Funciones de protección del circuito de realimentación.
• Encapsulado SOP-8.
• 8 terminales.
• Montaje superficial SMD / SMT.

ESPECIFICACIONES

• Número de parte: MAP8800.
• Marca: MagnaChip Semiconductor.
• Tipo: Controlador de corrección del factor de potencia.
• Función: PFC activo.
• Topología de aplicación: Boost PFC.
• Modo de operación: CRM (Critical Conduction Mode).
• Tipo de control: Modo de voltaje.
• Protección contra sobrevoltaje: Integrada.
• Protección contra sobrecorriente: Integrada.
• Limitación de frecuencia máxima: Integrada.
• Protección del circuito de realimentación: Integrada.
• Encapsulado: SOP-8.
• Número de terminales: 8.
• Tipo de montaje: Superficial SMD.
• Aplicación principal: Fuentes de alimentación con corrección activa del factor de potencia.

¿QUÉ ES LA CORRECCIÓN DEL FACTOR DE POTENCIA?

La corrección del factor de potencia, conocida como PFC (Power Factor Correction), es una técnica utilizada en fuentes de alimentación para mejorar la relación entre la potencia activa consumida y la potencia aparente suministrada por la red eléctrica.

Los circuitos PFC activos controlan la corriente de entrada con el objetivo de reducir su distorsión y mejorar el aprovechamiento de la energía eléctrica.

El MAP8800 está diseñado para controlar una etapa PFC activa mediante una configuración elevadora de voltaje o Boost.

FUNCIONAMIENTO EN MODO CRM

El MAP8800 utiliza el modo de conducción crítica, conocido como CRM, para controlar el funcionamiento de la etapa de corrección del factor de potencia.

En este modo, el convertidor trabaja cerca del límite entre la conducción continua y discontinua de corriente en el inductor.

Esta técnica permite implementar etapas PFC con características adecuadas de eficiencia y control, dependiendo del diseño de la fuente de alimentación.

CONTROL DE CONVERTIDORES BOOST PFC

Una etapa Boost PFC utiliza componentes externos, como un inductor, un transistor de potencia, un diodo rectificador y capacitores, para elevar y controlar el voltaje del bus de corriente directa.

El MAP8800 realiza funciones de control y supervisión de esta etapa, trabajando junto con los componentes de potencia del circuito.

El controlador no sustituye los elementos externos de potencia necesarios para implementar el convertidor.

FUNCIONES DE PROTECCIÓN

El MAP8800 incorpora diferentes mecanismos de protección destinados a mejorar la confiabilidad de la etapa PFC.

• Protección contra sobrevoltaje: Supervisa condiciones de voltaje excesivo.
• Protección contra sobrecorriente: Permite responder ante condiciones anormales de corriente.
• Protección del diodo Boost: Detecta determinadas condiciones de cortocircuito.
• Protección de realimentación: Supervisa fallas asociadas con el circuito de feedback.
• Limitación de frecuencia: Restringe la frecuencia máxima de operación para evitar condiciones de conmutación excesiva.

Estas funciones deben utilizarse respetando el diseño y los límites eléctricos de la aplicación.

APLICACIONES

• Fuentes de alimentación de televisores LCD.
• Fuentes de alimentación conmutadas.
• Convertidores Boost PFC.
• Corrección activa del factor de potencia.
• Fuentes de alimentación para equipos electrónicos.
• Equipos de iluminación con etapa PFC.
• Sistemas de conversión AC/DC.
• Reparación de fuentes de alimentación.
• Mantenimiento de tarjetas electrónicas.
• Reemplazo de controladores MAP8800 compatibles.

VENTAJAS

• Controlador especializado para corrección activa del factor de potencia.
• Funcionamiento en modo CRM.
• Control en modo de voltaje.
• Múltiples funciones de protección integradas.
• Limitación de frecuencia máxima.
• Diseño compacto SOP-8.
• Montaje superficial para tarjetas electrónicas.
• Adecuado para mantenimiento de fuentes de alimentación compatibles.

IMPORTANTE

• Modelo: MAP8800.
• Fabricante: MagnaChip Semiconductor.
• Función: Controlador PFC activo.
• Modo de operación: CRM.
• Encapsulado: SOP-8.
• No es un regulador de voltaje convencional.
• No es un controlador LED de corriente constante.
• Requiere componentes externos para implementar una etapa de potencia PFC.
• Para reemplazar un componente, verificar número de parte, encapsulado y compatibilidad eléctrica.
• No asumir compatibilidad directa con otros controladores PFC de la misma familia.
• Los circuitos PFC pueden trabajar con voltajes peligrosos incluso después de desconectar la alimentación.
• La instalación y reparación deben realizarse por personal capacitado en electrónica de potencia.
