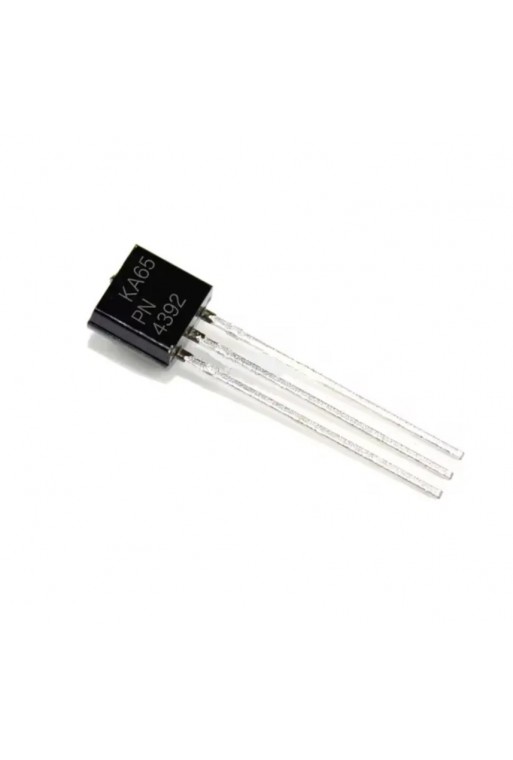

PN4392APM Transistor JFET Canal N 40V 75mA 625mW TO-92

PN4392APM Transistor JFET Canal N 40V 75mA 625mW TO-92 Central Semiconductor

El PN4392APM es un transistor de efecto de campo de unión JFET de canal N, fabricado por Central Semiconductor, diseñado principalmente para aplicaciones de conmutación analógica, interruptores electrónicos y procesamiento de señales.

Pertenece a la familia PN4392 de transistores JFET de silicio y utiliza un encapsulado TO-92 de tres terminales, adecuado para montaje Through-Hole en tarjetas electrónicas.

Ofrece un voltaje máximo compuerta-drenaje de 40 V, una corriente de drenaje IDSS especificada entre 25 y 75 mA y una potencia máxima de disipación de 625 mW, bajo las condiciones indicadas por el fabricante.

Su resistencia drenaje-fuente en conducción de hasta 60 ohms y sus características de control mediante voltaje permiten utilizarlo en circuitos de conmutación de señales de baja potencia.

Es adecuado para proyectos electrónicos, equipos de instrumentación, circuitos de control y reparación de tarjetas que utilizan transistores JFET compatibles.

CARACTERÍSTICAS

• Transistor de efecto de campo de unión JFET.
• Modelo: PN4392APM.
• Fabricante: Central Semiconductor.
• Transistor de canal N.
• Tecnología de silicio.
• Diseñado para conmutación analógica.
• Aplicaciones como interruptor electrónico.
• Voltaje máximo compuerta-drenaje de 40 V.
• Voltaje máximo compuerta-fuente de 40 V.
• Corriente IDSS de 25 a 75 mA.
• Voltaje de corte VGS(off) de -2 a -5 V.
• Resistencia RDS(on) máxima de 60 ohms.
• Potencia máxima de disipación de 625 mW.
• Capacitancia de entrada máxima de 14 pF.
• Encapsulado TO-92.
• Tres terminales.
• Montaje Through-Hole / THT.

ESPECIFICACIONES

• Número de parte: PN4392APM.
• Serie: PN4392.
• Fabricante: Central Semiconductor.
• Tipo: JFET de canal N.
• Material semiconductor: Silicio.
• Voltaje máximo compuerta-drenaje (VGD): 40 V.
• Voltaje máximo compuerta-fuente (VGS): 40 V.
• Corriente de drenaje IDSS: 25 a 75 mA, con VDS de 20 V y VGS de 0 V.
• Voltaje de corte VGS(off): -2 a -5 V, expresado como polarización compuerta-fuente.
• Resistencia drenaje-fuente RDS(on): 60 ohms máximo, bajo condiciones de prueba.
• Potencia máxima de disipación: 625 mW a 25 °C.
• Capacitancia de entrada Ciss: 14 pF máximo.
• Temperatura de unión: -65 °C a +150 °C.
• Encapsulado: TO-92.
• Número de terminales: 3.
• Tipo de montaje: Through-Hole.

¿QUÉ ES UN TRANSISTOR JFET?

Un JFET (Junction Field Effect Transistor) es un transistor de efecto de campo que controla el flujo de corriente entre sus terminales de drenaje y fuente mediante el voltaje aplicado a la compuerta.

A diferencia de los transistores bipolares convencionales, el JFET se controla principalmente mediante voltaje y presenta una impedancia de entrada elevada cuando su unión de compuerta se encuentra polarizada inversamente.

Los JFET de canal N, como el PN4392APM, pueden conducir corriente entre drenaje y fuente cuando el voltaje compuerta-fuente es cercano a cero.

Al aplicar una polarización negativa apropiada a la compuerta respecto de la fuente, el canal se estrecha y la corriente disminuye hasta alcanzar la condición de corte.

FUNCIONAMIENTO DEL PN4392APM

El PN4392APM dispone de tres terminales principales:

• Gate (G): Compuerta que controla la conducción del transistor.
• Drain (D): Terminal de drenaje.
• Source (S): Terminal de fuente.

Cuando el voltaje compuerta-fuente es igual a cero, el transistor puede conducir corriente entre drenaje y fuente.

Al modificar la polarización de la compuerta, es posible controlar la conducción y utilizar el componente como interruptor electrónico de señales.

La distribución física de las terminales debe verificarse mediante la hoja técnica del fabricante antes de instalarlo.

CONMUTACIÓN ANALÓGICA

Una de las principales aplicaciones del PN4392APM es la conmutación de señales analógicas de baja potencia.

Puede utilizarse para permitir o restringir el paso de señales eléctricas mediante el control del voltaje aplicado a la compuerta.

Esta función resulta útil en circuitos de instrumentación, selección de señales, sistemas de medición y diferentes aplicaciones electrónicas.

RESISTENCIA EN CONDUCCIÓN

El PN4392APM presenta una resistencia drenaje-fuente en conducción RDS(on) máxima de 60 ohms, bajo las condiciones de prueba especificadas por el fabricante.

Esta característica debe considerarse al diseñar circuitos de conmutación, ya que puede producir una caída de voltaje y afectar las señales que circulan por el transistor.

El componente está orientado a aplicaciones de señales y no debe utilizarse como sustituto directo de un MOSFET de potencia.

ENCAPSULADO TO-92

El PN4392APM utiliza un encapsulado TO-92 de tres terminales, común en transistores de baja potencia y componentes semiconductores discretos.

Su formato permite instalarlo directamente sobre tarjetas de circuito impreso mediante montaje Through-Hole.

También puede utilizarse en prototipos electrónicos con conexiones compatibles.

APLICACIONES

• Conmutación de señales analógicas.
• Interruptores electrónicos de baja potencia.
• Circuitos de procesamiento de señales.
• Circuitos chopper.
• Equipos de instrumentación.
• Selección de señales electrónicas.
• Circuitos de control.
• Sistemas de medición.
• Proyectos de electrónica analógica.
• Prototipos electrónicos.
• Reparación de tarjetas electrónicas.
• Reemplazo de transistores PN4392 compatibles.

VENTAJAS

• Tecnología JFET de canal N.
• Control de conducción mediante voltaje.
• Adecuado para conmutación analógica.
• Resistencia RDS(on) especificada de hasta 60 ohms.
• Capacitancia de entrada reducida.
• Encapsulado compacto TO-92.
• Montaje convencional Through-Hole.
• Útil para mantenimiento de circuitos electrónicos existentes.

IMPORTANTE

• Modelo: PN4392APM.
• Fabricante: Central Semiconductor.
• Tipo: JFET de canal N.
• Voltaje máximo compuerta-drenaje: 40 V.
• Corriente IDSS: 25 a 75 mA.
• Potencia máxima: 625 mW.
• Encapsulado: TO-92.
• La corriente IDSS no debe interpretarse como una corriente de carga continua garantizada.
• La potencia máxima de disipación depende de la temperatura de operación.
• El transistor no es equivalente directo a un MOSFET convencional.
• La distribución de terminales debe verificarse antes de instalarlo.
• Para reemplazar otro transistor, comprobar polaridad, características eléctricas, encapsulado y conexiones.
• No utilizar para conmutar cargas que excedan sus límites eléctricos y térmicos.

INCLUYE

• 1 - Transistor PN4392APM JFET de canal N, encapsulado TO-92 de 3 terminales.
