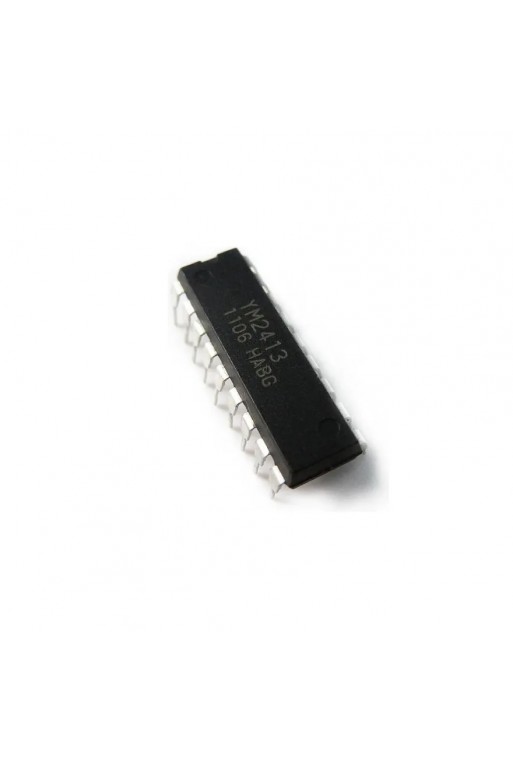

YM2413 Circuito Generador de Sonido FM OPLL 9 Canales DIP-18 UC2413

YM2413 Circuito Integrado Generador de Sonido FM OPLL 9 Canales Yamaha DIP-18

El YM2413 es un circuito integrado generador de sonido desarrollado por Yamaha, basado en tecnología de síntesis FM (Frequency Modulation) y perteneciente a la familia de operadores FM conocida como OPLL.

Este circuito permite generar música, tonos y efectos de sonido mediante síntesis FM utilizando 2 operadores por voz, proporcionando múltiples canales de sonido dentro de un solo circuito integrado.

El YM2413 fue diseñado como una solución compacta y económica para incorporar generación de audio FM en computadoras, consolas, instrumentos electrónicos, videojuegos, equipos de entretenimiento y otros sistemas digitales.

Puede trabajar con hasta 9 canales melódicos simultáneos y dispone además de un modo de ritmo que permite utilizar parte de los canales para generar diferentes sonidos de percusión.

El circuito incorpora internamente gran parte de los recursos necesarios para la síntesis de audio, reduciendo considerablemente la cantidad de componentes externos requeridos.

CARACTERÍSTICAS

• Circuito integrado generador de sonido FM.
• Modelo: YM2413.
• Fabricante: Yamaha.
• Familia: OPLL.
• Síntesis mediante modulación de frecuencia FM.
• Arquitectura de 2 operadores.
• Hasta 9 canales melódicos simultáneos.
• Modo de generación de ritmo / percusión.
• Instrumentos predefinidos internamente.
• Permite definir un instrumento mediante registros programables.
• Control digital mediante registros.
• Generación simultánea de múltiples notas.
• Salida de audio generada internamente.
• Diseñado para sistemas compactos de generación musical.
• Encapsulado DIP de 18 terminales.
• Montaje Through-Hole / THT.

ESPECIFICACIONES

• Modelo: YM2413.
• Fabricante: Yamaha Corporation.
• Tipo: Generador / sintetizador de sonido FM.
• Tipo Yamaha: OPLL FM Operator.
• Método de síntesis: FM (Frequency Modulation).
• Operadores por voz: 2.
• Canales melódicos: Hasta 9.
• Modo de ritmo: Sí.
• Control: Digital mediante registros internos.
• Instrumentos predefinidos: Sí.
• Instrumento programable por usuario: Sí.
• Encapsulado: DIP-18.
• Número de terminales: 18.
• Montaje: Through-Hole / THT.

GENERADOR DE SONIDO FM

El YM2413 utiliza síntesis por modulación de frecuencia FM para generar diferentes formas de sonido.

En lugar de reproducir muestras de audio previamente grabadas, el circuito genera matemáticamente las señales necesarias para producir tonos musicales.

Esta tecnología permite obtener una amplia variedad de timbres utilizando una cantidad relativamente pequeña de recursos de hardware.

ARQUITECTURA DE 2 OPERADORES

Cada voz FM del YM2413 utiliza una arquitectura basada en 2 operadores.

De forma simplificada, un operador puede actuar como modulador y el segundo como portador. Al modificar parámetros como frecuencia, envolvente y nivel de modulación es posible generar diferentes características de sonido.

Esta arquitectura es más sencilla que la utilizada por otros sintetizadores FM Yamaha de mayor complejidad, permitiendo implementar un sistema de sonido económico y compacto.

HASTA 9 CANALES DE SONIDO

En su modo melódico normal, el YM2413 puede generar hasta 9 canales de sonido simultáneamente.

Cada canal puede reproducir una nota independiente, permitiendo generar melodías, acompañamientos y acordes utilizando un solo circuito integrado.

El microprocesador o microcontrolador del sistema controla las notas y parámetros escribiendo información en los registros internos del YM2413.

MODO DE RITMO Y PERCUSIÓN

Además de los canales melódicos, el YM2413 dispone de un modo de ritmo destinado a generar sonidos de percusión.

Cuando este modo se encuentra activado, parte de los recursos de síntesis se utilizan para producir diferentes sonidos rítmicos.

Esto permite implementar acompañamientos musicales utilizando únicamente el circuito integrado de sonido, sin requerir un generador de percusión independiente.

INSTRUMENTOS PREDEFINIDOS

Una de las características que permitió simplificar considerablemente la utilización del YM2413 es la incorporación de parámetros de instrumentos predefinidos.

En lugar de configurar individualmente todos los parámetros del sintetizador para cada sonido, el sistema puede seleccionar uno de los instrumentos almacenados internamente.

También dispone de recursos para configurar un instrumento mediante registros programables, proporcionando mayor flexibilidad para crear sonidos personalizados.

CONTROL DIGITAL

El YM2413 está diseñado para ser controlado por un microprocesador o sistema digital externo.

Mediante sus registros internos pueden controlarse diferentes parámetros relacionados con la generación de sonido, incluyendo:

• Selección de instrumento.
• Frecuencia de la nota.
• Octava.
• Activación y desactivación de notas.
• Volumen.
• Modo de ritmo.
• Parámetros del instrumento programable.

Esta arquitectura permite que un procesador relativamente sencillo controle múltiples canales musicales utilizando pocos recursos de hardware.

SÍNTESIS FM

La síntesis FM modifica las características de una señal utilizando otra señal como moduladora.

Al variar la frecuencia, amplitud y envolvente de los operadores pueden obtenerse sonidos con diferentes contenidos armónicos.

Esta técnica fue ampliamente utilizada por Yamaha en sintetizadores, teclados musicales, computadoras y circuitos de sonido para videojuegos.

SONIDO DIGITAL CLÁSICO

El YM2413 es especialmente conocido por su utilización en equipos electrónicos y sistemas digitales de generaciones anteriores.

Su arquitectura FM proporciona el característico sonido asociado con computadoras, videojuegos y sintetizadores electrónicos de las décadas de 1980 y 1990.

Actualmente puede utilizarse tanto para reparación de equipos originales como para proyectos de electrónica, restauración de sistemas retro y experimentación con síntesis FM.

APLICACIONES

• Generadores de sonido.
• Sintetizadores FM.
• Instrumentos musicales electrónicos.
• Teclados electrónicos.
• Computadoras retro.
• Consolas y sistemas de videojuegos.
• Máquinas recreativas.
• Equipos de entretenimiento.
• Generadores de efectos de sonido.
• Restauración de equipos electrónicos antiguos.
• Reparación de tarjetas electrónicas.
• Proyectos de audio digital.
• Proyectos de síntesis FM.
• Proyectos retro y recreaciones de hardware clásico.

ENCAPSULADO DIP-18

El YM2413 utiliza un encapsulado DIP de 18 terminales para montaje Through-Hole.

Este formato permite instalar el circuito directamente sobre una tarjeta de circuito impreso o utilizar un socket DIP compatible, facilitando su sustitución durante trabajos de reparación.

YM2413 Y YM2413B

También existe la referencia YM2413B, identificada por Yamaha como un FM Operator Type-LL.

Aunque ambos componentes pertenecen a la misma familia de generación de sonido FM, antes de realizar una sustitución se recomienda verificar la versión utilizada originalmente, características eléctricas, encapsulado y circuito de aplicación.

IMPORTANTE

• El YM2413 es un generador de sonido / sintetizador FM.
• No es un amplificador de potencia de audio.
• Fabricante: Yamaha.
• Familia: OPLL.
• Utiliza síntesis FM de 2 operadores.
• Permite generar hasta 9 canales melódicos.
• Dispone de un modo especial para generación de ritmo y percusión.
• Requiere un sistema digital externo para configurar sus registros y controlar la generación de sonido.
• Para utilizarlo como reemplazo, verifique la referencia exacta y distribución de terminales del circuito original.
• No debe asumirse que todas las variantes YM2413 pueden sustituirse directamente sin revisar el circuito donde serán instaladas.
• Utilice protección contra descargas electrostáticas durante su manipulación.

INCLUYE

• 1 - Circuito integrado Yamaha YM2413.
• Generador de sonido FM OPLL.
• Encapsulado DIP-18.
