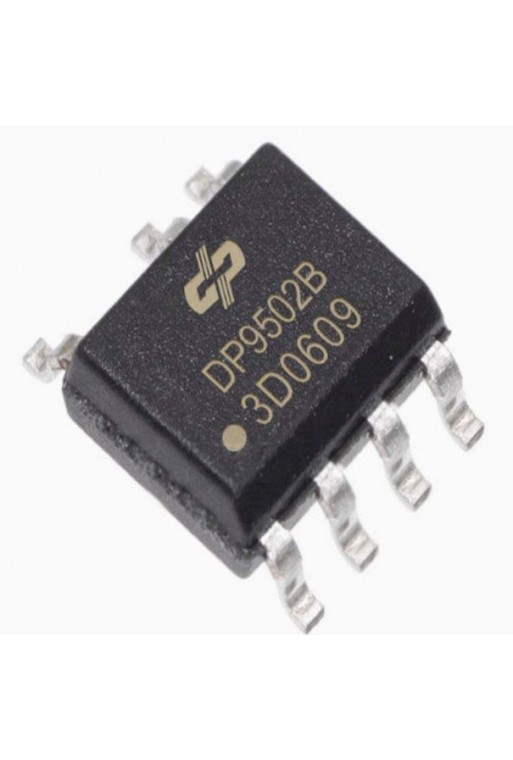

DP9502B Driver LED de Corriente Constante 340mA, MOSFET 500V, SOP-7

DP9502B Driver LED de Corriente Constante 340mA, MOSFET 500V, SOP-7

El DP9502B es un circuito integrado de potencia diseñado para controlar LEDs mediante corriente constante, desarrollado por Shenzhen Developer Microelectronics (DEPUW). Integra en un solo dispositivo un MOSFET de potencia de alta tensión de 500 V y el circuito controlador necesario para regular la corriente de salida.

Está diseñado principalmente para aplicaciones de iluminación LED, permitiendo construir drivers de corriente constante con una cantidad reducida de componentes externos.

El DP9502B utiliza una arquitectura Step-Down no aislada y funcionamiento cuasi-resonante. Su diseño permite obtener una buena eficiencia y reducir las pérdidas de conmutación, siendo adecuado para focos, lámparas, downlights y diferentes tipos de luminarias LED.

La versión SOP-7 permite el montaje superficial directamente sobre la tarjeta electrónica y puede proporcionar una corriente de salida de hasta aproximadamente 340 mA, dependiendo de las condiciones de operación y del diseño de la aplicación.

CARACTERÍSTICAS

• Driver de corriente constante para LEDs.
• MOSFET de potencia de 500 V integrado.
• Controlador de corriente integrado.
• Arquitectura Step-Down no aislada.
• Operación cuasi-resonante.
• Corriente máxima aproximada: 340 mA.
• Alta eficiencia.
• Precisión de corriente constante de aproximadamente ±5 %.
• Bajo consumo de operación.
• Excelente regulación de línea y carga.
• Protección contra sobrevoltaje de salida.
• Protección contra sobrecorriente.
• Protección contra LED abierto.
• Protección contra cortocircuito de LED.
• Protección contra sobretemperatura.
• Encapsulado SOP-7.
• Montaje superficial SMD.

ESPECIFICACIONES

• Modelo: DP9502B.
• Fabricante: Shenzhen Developer Microelectronics (DEPUW).
• Tipo: Driver / Power Switch para LED.
• Topología: Step-Down no aislada.
• Modo de operación: Cuasi-resonante.
• MOSFET integrado: Sí.
• Voltaje máximo del MOSFET: 500 V.
• Corriente máxima aproximada: 340 mA.
• Precisión de corriente constante: ±5 %.
• Protección contra sobrevoltaje: OVP.
• Protección contra sobrecorriente: OCP.
• Protección contra sobretemperatura: OTP.
• Protección contra LED abierto.
• Protección contra cortocircuito de LED.
• Encapsulado: SOP-7.
• Número de terminales: 7.
• Tipo de montaje: Superficial SMD.

¿QUÉ ES EL DP9502B?

El DP9502B es un Power Switch para iluminación LED que integra dentro del mismo circuito el MOSFET de alta tensión y el controlador encargado de regular la corriente que circula por los LEDs.

Esta integración elimina la necesidad de utilizar un MOSFET externo y un controlador PWM independiente, reduciendo el número de componentes necesarios en el driver y permitiendo diseños más compactos.

El circuito utiliza una resistencia externa de detección de corriente conectada a la entrada CS para establecer y controlar la corriente que circula por la carga LED.

FUNCIONAMIENTO CUASI-RESONANTE

El DP9502B utiliza un modo de operación cuasi-resonante para reducir las pérdidas asociadas con la conmutación del MOSFET interno.

Esta técnica permite mejorar la eficiencia del driver y reducir el calentamiento del circuito durante su funcionamiento.

MOSFET DE 500 V INTEGRADO

El DP9502B incorpora un MOSFET de potencia de 500 V dentro del propio circuito integrado.

Al integrar el elemento de conmutación y el controlador en un solo dispositivo, se reduce el número de componentes externos y se simplifica el diseño de la fuente de corriente para LEDs.

CONTROL DE CORRIENTE CONSTANTE

El DP9502B está diseñado para mantener una corriente relativamente estable a través de la carga LED frente a variaciones en la tensión de entrada y en las características de la carga.

La versión SOP-7 tiene una corriente máxima aproximada de 340 mA bajo las condiciones especificadas por el fabricante.

La corriente real de funcionamiento depende de factores como la tensión de entrada, tensión de salida, temperatura, resistencia de detección y diseño térmico de la aplicación.

PROTECCIONES INTEGRADAS

• OVP: protección contra sobrevoltaje de salida.
• OCP: limitación de corriente ciclo por ciclo.
• OTP: protección contra sobretemperatura.
• LED abierto: protección ante circuito abierto en la carga.
• LED en cortocircuito: protección ante condiciones anormales de la carga.
• UVLO: bloqueo por bajo voltaje.
• CS Short Protection: protección ante cortocircuito en el circuito de detección de corriente.

APLICACIONES

• Lámparas LED.
• Focos LED.
• Downlights LED.
• Drivers para iluminación LED.
• Luminarias LED.
• Iluminación LED de alta potencia.
• Fuentes de corriente constante.
• Reparación de focos LED.
• Reparación de drivers LED.
• Fuentes de alimentación para iluminación.

ENCAPSULADO SOP-7

Esta versión del DP9502B utiliza un encapsulado SOP-7 para montaje superficial. Sus siete terminales permiten integrar las conexiones de alimentación, control, detección de corriente y conmutación del MOSFET interno en un formato compacto.

Es importante no confundir esta presentación con la versión DIP-7, ya que las especificaciones de corriente máxima pueden variar entre ambos encapsulados.

IMPORTANTE

• El DP9502B es un driver de corriente constante para LED, no un MOSFET independiente.
• Integra internamente un MOSFET de potencia de hasta 500 V.
• La versión comercializada en este producto es SOP-7 SMD.
• La corriente máxima aproximada para esta versión es de 340 mA.
• El circuito corresponde a una arquitectura no aislada.
• Verifique el encapsulado antes de utilizarlo como reemplazo.
• Los drivers LED conectados directamente a la red eléctrica pueden presentar voltajes peligrosos incluso después de desconectar el equipo.
• Antes de reemplazar el componente, revise los LEDs y componentes asociados del circuito.

INCLUYE

• 1 - Circuito Integrado DP9502B Driver LED de Corriente Constante.
• Encapsulado SOP-7 SMD.
• MOSFET de potencia de 500 V integrado.
