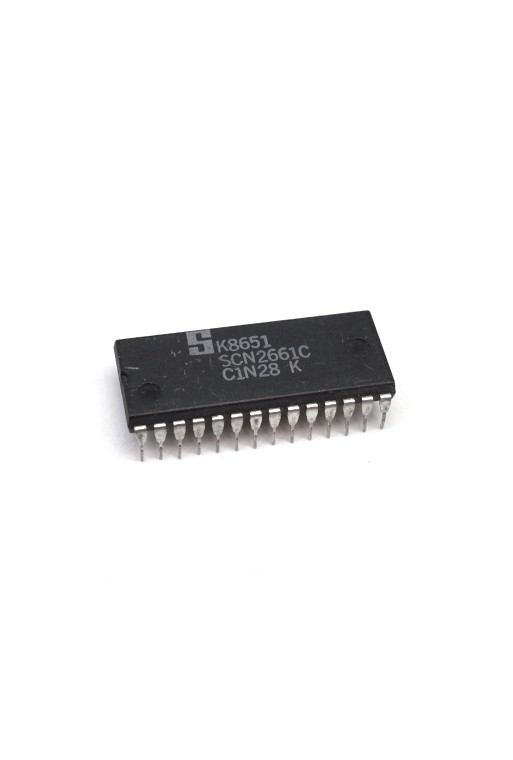

SCN2661AC1N28 Controlador de Comunicación Serie EPCI, UART Síncrono/Asíncrono, DIP-28

SCN2661AC1N28 Controlador de Comunicación Serie EPCI, UART Síncrono/Asíncrono, DIP-28

El SCN2661AC1N28 es un circuito integrado Enhanced Programmable Communications Interface (EPCI) desarrollado por Philips Semiconductors. Se trata de un controlador universal de comunicaciones serie diseñado para facilitar la interfaz entre microprocesadores de 8 y 16 bits y dispositivos de comunicación serial.

Es una versión mejorada del reconocido SCN2651, incorporando funciones avanzadas para comunicaciones síncronas y asíncronas, operación Full-Duplex o Half-Duplex, generador interno de velocidad en baudios y soporte para diferentes protocolos de comunicación.

El dispositivo puede transmitir datos paralelos provenientes del microprocesador convirtiéndolos a formato serie, mientras simultáneamente recibe datos seriales y los convierte nuevamente en información paralela para el sistema anfitrión.

CARACTERÍSTICAS

• Controlador universal de comunicaciones serie (EPCI).
• Compatible con microprocesadores de 8 y 16 bits.
• Comunicación síncrona y asíncrona.
• Operación Full-Duplex y Half-Duplex.
• Generador interno de velocidad en baudios.
• Admite reloj interno o externo.
• 16 velocidades de transmisión programables.
• Soporte para interrupciones.
• Compatible con protocolos BISYNC.
• Control de módem integrado (RTS, CTS, DTR, DSR y DCD).
• Encapsulado DIP-28.
• Montaje Through-Hole (THT).

ESPECIFICACIONES

• Modelo: SCN2661AC1N28.
• Fabricante: Philips Semiconductors.
• Tipo: Enhanced Programmable Communications Interface (EPCI).
• Alimentación: 5 V.
• Interfaz de datos: Paralela de 8 bits.
• Comunicación: Serie síncrona y asíncrona.
• Modo de operación: Full-Duplex / Half-Duplex.
• Generador de baudios programable.
• Interfaz para módem integrada.
• Encapsulado: DIP-28.
• Tipo de montaje: Through-Hole (THT).
• Rango de temperatura (versión AC1): 0 °C a +70 °C.

FUNCIONES PRINCIPALES

• Conversión de datos paralelo-serie.
• Conversión de datos serie-paralelo.
• Generación de velocidades de transmisión.
• Control de transmisión y recepción.
• Comunicación con módems.
• Operación mediante sondeo (Polling) o interrupciones.

APLICACIONES

• Sistemas basados en microprocesadores.
• Terminales de comunicación.
• Equipos industriales.
• Computadoras clásicas.
• Equipos de telecomunicaciones.
• Instrumentación.
• Controladores embebidos.
• Restauración y reparación de equipos electrónicos antiguos.

GENERADOR DE BAUDIOS INTEGRADO

El SCN2661 incorpora un generador interno de velocidad en baudios que puede trabajar con reloj interno o externo. Dependiendo de la versión del dispositivo, es posible seleccionar hasta 16 velocidades de transmisión mediante programación, simplificando el diseño del sistema de comunicaciones. :contentReference[oaicite:1]{index=1}

IMPORTANTE

• El SCN2661AC1N28 es un controlador de comunicaciones serie (EPCI); no es un microcontrolador.
• Es compatible con sistemas basados en microprocesadores de 8 y 16 bits.
• Antes de utilizarlo como reemplazo, verifique el encapsulado DIP-28 y la distribución de terminales.
• Se recomienda utilizar protección antiestática durante su manipulación.
• Para reparación de equipos antiguos, confirme la versión exacta del circuito integrado instalada originalmente.

INCLUYE

• 1 - Circuito Integrado SCN2661AC1N28 EPCI, encapsulado DIP-28.
