R6522P Adaptador de Interfaz Paralela VIA 16 E/S, DIP-40 para Sistemas 6502

R6522P Adaptador de Interfaz Paralela VIA 16 E/S, DIP-40 para Sistemas 6502

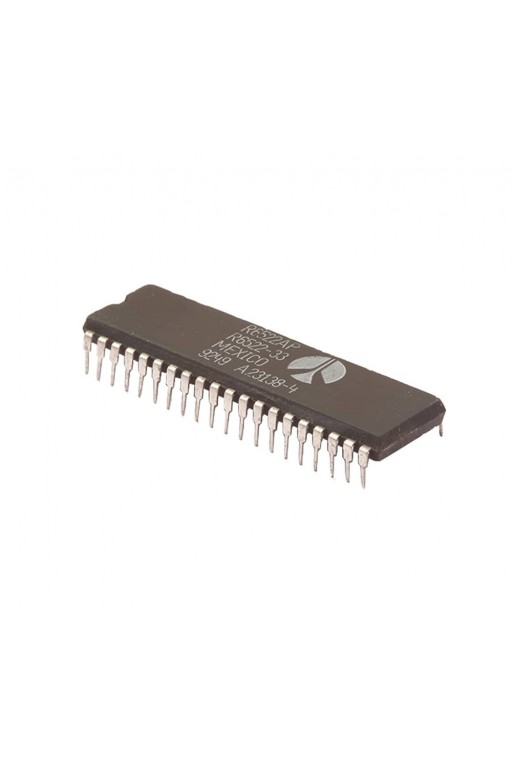

El R6522P es un circuito integrado Versatile Interface Adapter (VIA), desarrollado para la familia de microprocesadores 6502. Su función es proporcionar una interfaz flexible entre el microprocesador y dispositivos externos, incorporando puertos de entrada/salida paralela, temporizadores programables y funciones de comunicación.

Dispone de dos puertos bidireccionales de 8 bits, proporcionando un total de 16 líneas de entrada/salida (I/O), además de dos temporizadores de 16 bits, un registro de desplazamiento serie y líneas de control para transferencia de datos mediante señales de handshake.

El R6522P fue ampliamente utilizado en computadoras clásicas, equipos industriales y sistemas embebidos basados en la arquitectura MOS 6502, siendo actualmente un componente muy buscado para restauración, reparación y proyectos retrocomputing.

CARACTERÍSTICAS

• Adaptador de interfaz paralela (VIA).
• Compatible con la familia de procesadores 6502.
• 16 líneas de entrada/salida programables.
• Dos puertos bidireccionales de 8 bits.
• Dos temporizadores programables de 16 bits.
• Registro de desplazamiento serie de 8 bits.
• Soporte para señales de handshake.
• Registros de dirección programables.
• Interrupciones programables.
• Encapsulado DIP-40.
• Montaje Through-Hole (THT).

ESPECIFICACIONES

• Modelo: R6522P.
• Tipo: Versatile Interface Adapter (VIA).
• Fabricante original: Rockwell / MOS Technology.
• Familia: MOS 6502.
• Puertos paralelos: 2.
• Líneas de entrada/salida: 16.
• Temporizadores: 2 de 16 bits.
• Registro de desplazamiento: 8 bits.
• Interfaz: Paralela.
• Encapsulado: DIP-40.
• Tipo de montaje: Through-Hole (THT).
• Alimentación: 5 V.
• Frecuencia máxima de operación: 1 MHz.

FUNCIONES PRINCIPALES

• Control de dispositivos periféricos.
• Expansión de entradas y salidas digitales.
• Generación de temporizaciones.
• Comunicación mediante registro de desplazamiento serie.
• Control por interrupciones.
• Transferencia de datos mediante señales de handshake.

APLICACIONES

• Computadoras basadas en el procesador 6502.
• Apple II.
• Commodore VIC-20.
• Sistemas embebidos clásicos.
• Equipos industriales antiguos.
• Retrocomputación.
• Restauración de hardware clásico.
• Reparación de tarjetas electrónicas.
• Proyectos educativos con arquitectura 6502.

IMPORTANTE

• El R6522P es un adaptador de interfaz (VIA); no es un microcontrolador.
• Está diseñado para trabajar junto con procesadores compatibles con la arquitectura 6502.
• Antes de utilizarlo como reemplazo, verifique el encapsulado DIP-40, la distribución de terminales y la versión del circuito original.
• Actualmente es un componente descontinuado y utilizado principalmente para reparación y restauración de equipos clásicos.

INCLUYE

• 1 - Circuito Integrado R6522P Versatile Interface Adapter (VIA), DIP-40.
