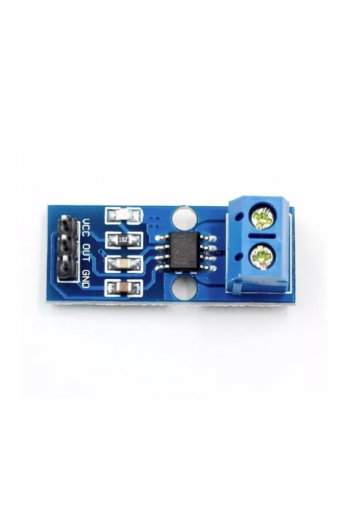

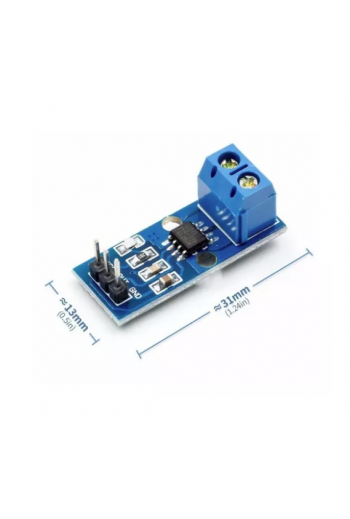

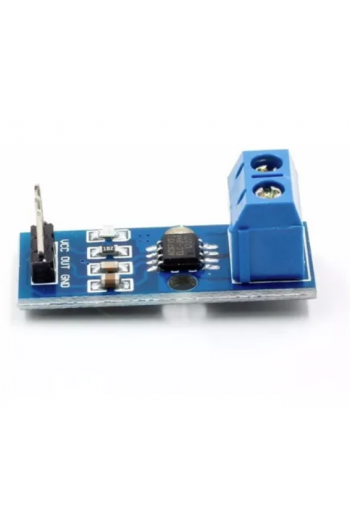

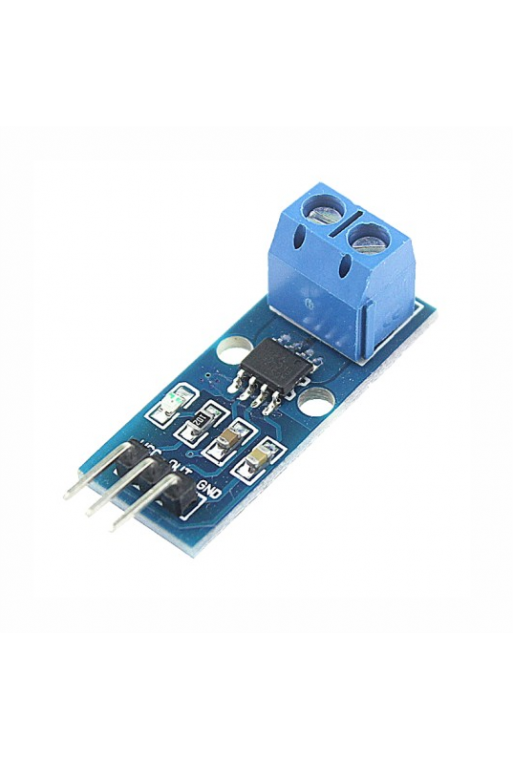

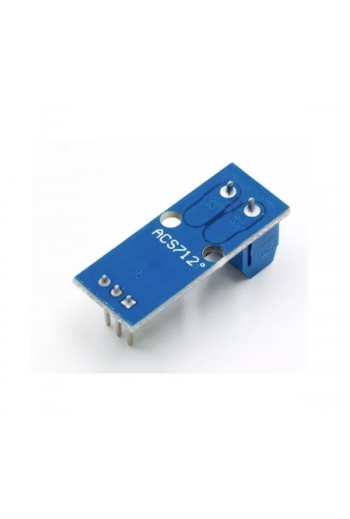

XS-381 Modulo Sensor De Corriente Efecto Hall ACS712 20A

XS-381 Modulo Sensor De Corriente Efecto Hall ACS712 20A

El Sensor de Corriente ACS712T-20A permite medir corriente DC o AC utilizando el efecto Hall. A diferencia de las mediciones de corriente con resistencias Shunt, en los sensores por efecto Hall la carga está aislada del sensor, esto es útil en sistemas donde se requiere de aislamiento eléctrico además de no disipar energía (pérdidas por efecto Joule). Muy útil para medir corriente en fuentes de alimentación, baterías, motores, actuadores, etc.

Utilizar el sensor es muy sencillo, primero debemos conectar el conductor de corriente en las borneras, se debe cortar el conductor y conectar cada extremo en la bornera, luego necesitamos alimentar el módulo por los pines VCC(5V) y GND. El módulo posee una salida analógica (OUT) que  entrega un voltaje analógico proporcional a la corriente medida, por ejemplo cuando la corriente a medir es 0A el voltaje de salida es 2.5V, cuando la corriente es 20A el voltaje de salida es 4.5V y cuando la corriente es -20A el voltaje será 0.5V. La salida analógica puede ser conectado a una entrada ADC de un microcontrolador como Arduino o PIC y utilizar la formula: I=(Aout - 2.5)*10 para obtener el dato de corriente medida.

CARACTERÍSTICAS

• Voltaje de alimentación: 5 VDC
• Voltaje de salida proporcional a la corriente AC y DC
• Rango de sensado de corriente: -20A a +20A
• Rango de salida analógica: 0.5V a 4.5V (proporcional a la corriente a medir)
• Sensibilidad: 100 mV/A
• Señal analógica de bajo ruido
• Ancho de banda configurable mediante el pin FILTER
• Tiempo de respuesta de la salida: 5us
• Ancho de banda máximo: 80kHz
• Error: ±1.5% (@25 ºC) ajustado en fábrica
• Resistencia del conductor: 1.2mOhm
• Mide tanto corrientes AC como DC
• Offset de salida sumamente estable (2.5V)
• Histéresis magnética próxima a cero
• Salida ratiométrica contra la tensión de alimentación

INCLUYE

• 1- XS-381 Modulo Sensor De Corriente Efecto Hall ACS712 20A
